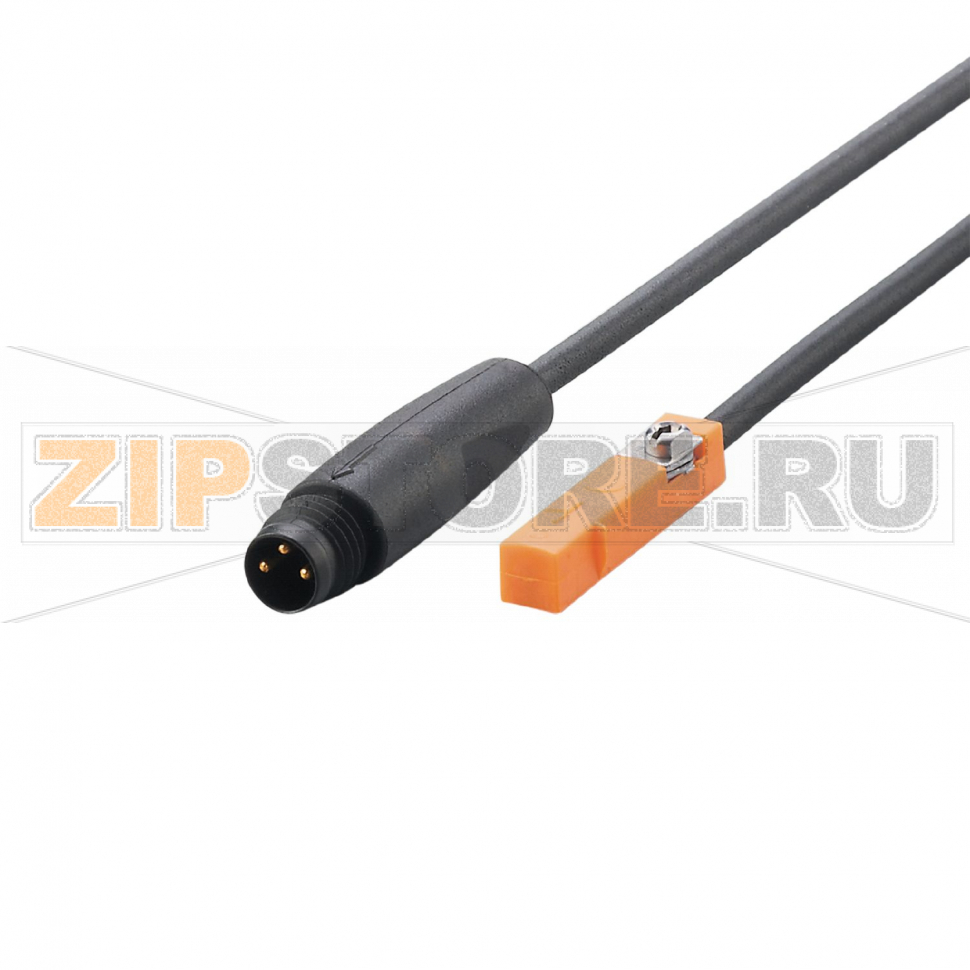

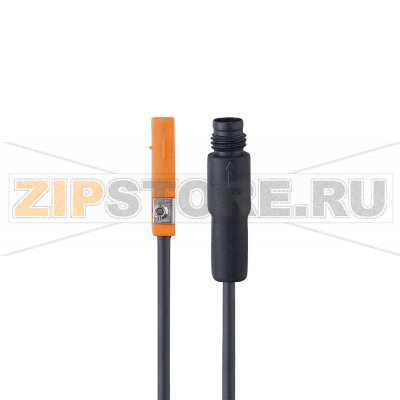

Датчик для цилиндров с Т-образным пазом IFM MK5112

Описание товара

• Датчик цилиндров с элементом GMR
• 25 x 5 x 6,5 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки да
• Защита от короткого замыкания да
• Защита от перегрузок по току да
• NO
• DC NPN
• 0,3 m PUR (полиуретан)-Кабель
• M8 Разъем
• IP 65
• IP 67
• 3-проводный
• Частота переключения 10000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5112 предназначен для бесконтактного определения положения поршня по магнитному кольцу в пневмоцилиндрах с Т‑пазом. GMR-элемент обеспечивает стабильное срабатывание при низкой индукции, что полезно на высоких скоростях хода и при вибрациях. Компактные габариты позволяют устанавливать устройство заподлицо в паз без выступов, сохраняя габариты узла.

Исполнение с каталожным номером MKT3028BANKG/G/0,3M/ZH/AS ориентировано на системы управления с NPN-входами и применяется в сборочных линиях, упаковке, транспортировке, приводной технике. Короткий кабель PUR 0,3 м с разъемом M8 упрощает подключение к распределителям и облегчает обслуживание в стесненных местах.

Монтаж и настройка

Датчик IFM MK5112 устанавливается в Т‑паз корпуса цилиндра и фиксируется штатным винтом. Рекомендуется:

• вставлять сенсор в паз со стороны торца, предварительно ослабив фиксатор;
• позиционировать над магнитным кольцом поршня до устойчивого срабатывания по всей зоне контроля;
• затягивать крепеж с рекомендованным моментом, чтобы исключить смещение при вибрации;
• прокладывать кабель вдоль цилиндра с соблюдением минимального радиуса изгиба и разгрузкой от натяжения.

Электрическое подключение

Выход NPN (NO) подключается к входу контроллера с общим минусом. Как правило, коричневый — «+V», синий — «0V», черный — сигнальный. Следует избегать путаницы с PNP-входами и учитывать специфику индуктивных нагрузок на выходе: при необходимости применять защитные цепи. Прокладывать сигнальные линии отдельно от силовых кабелей и частотных преобразователей.

Как понять, что датчик вышел из строя

• поршень проходит под датчиком, а переключения на выходе нет или оно нестабильно;
• ложные срабатывания без движения цилиндра, дребезг сигнала;
• постоянный «0» или «1» на выходе независимо от положения поршня;
• ощутимый нагрев корпуса или аномальное падение напряжения на линии;
• видимые повреждения: трещины, следы влаги внутри разъема, коррозия контактов, надрывы оболочки кабеля;
• сильное смещение в пазу — датчик не удерживает позицию после затяжки.

Типовые причины поломок

• неправильное подключение по полярности или к неподходящему типу входа (NPN/PNP);
• импульсные перенапряжения от катушек клапанов без демпфирующих цепей;
• механические повреждения кабеля, чрезмерный изгиб у ввода, натяжение за провод;
• удары, вибрации и ослабленная фиксация в пазу, приводящие к микросдвигам;
• попадание влаги и моющих средств при превышении условий IP65/IP67, отсутствие защитных колпачков на разъеме;
• сильные внешние магнитные поля, намагниченная стружка в зоне датчика;
• экстремальные температуры и агрессивные среды, разрушающие оболочку PUR.

Рекомендации по уходу и профилактике

• периодически (по регламенту линии) проверять надежность крепления и отсутствие смещения в пазу;
• осматривать кабель и разъем на предмет трещин, надрывов, следов влаги; при необходимости менять уплотнительные элементы;
• очищать поверхность мягкой сухой тканью; не использовать растворители и абразивы;
• разносить сигнальные кабели от силовых трасс, применять экранирование и фильтрацию питания при помехах;
• для индуктивных нагрузок использовать демпфирующие диоды/RC-цепи;
• соблюдать минимальный радиус изгиба и разгрузку от натяжения, не тянуть за кабель при демонтаже;
• не размещать датчик вплотную к сильным магнитам и сварочным кондукторам;
• при замене сверять полную маркировку: IFM MK5112, артикул MKT3028BANKG/G/0,3M/ZH/AS, тип выхода и соединение.

Грамотный монтаж, корректное подключение и регламентный осмотр обеспечивают длительную и предсказуемую работу IFM MK5112 в составе пневмооборудования. Это снижает риск незапланированных остановов и помогает поддерживать стабильность цикла даже при высоких скоростях и частых переключениях.
