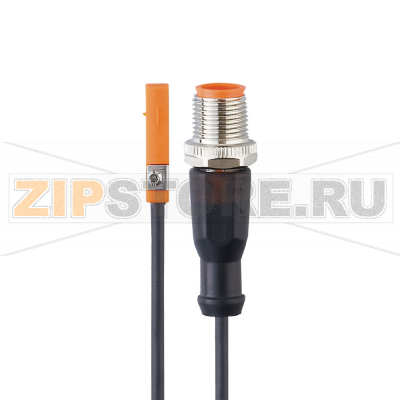

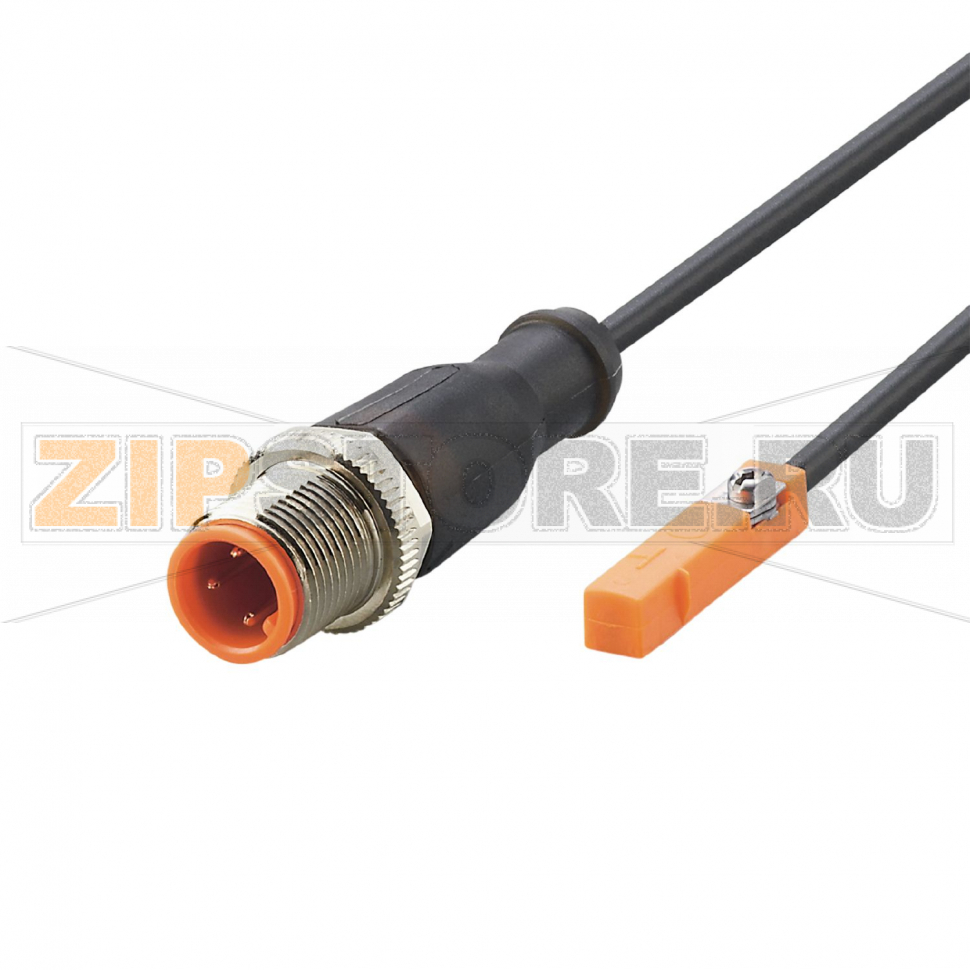

Датчик для цилиндров с Т-образным пазом IFM MK5113

Описание товара

• Тип: Датчик цилиндров с элементом GMR
• Габариты: 25 x 5 x 6,5 mm
• Порог чувствительности: 2,8 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• Контакт: NO
• Выход: DC NPN
• Кабель: 0,3 m PUR (полиуретан)
• Разъем: M12
• Степень защиты: IP65, IP67
• Линия подключения: 3-проводный
• Частота переключения: 10000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5113 (каталожный номер MKT3028BANKG/G/0,3M/ZH/US) предназначен для надежного контроля положения поршня в пневмоцилиндрах, оснащенных встроенным магнитом. Конструкция для Т-паза обеспечивает быстрый монтаж без дополнительных адаптеров и точное считывание срабатывания в реальном времени. Элемент GMR отличается стабильностью срабатывания в условиях вибраций и внешних магнитных помех, что важно для автоматизированных линий, упаковочных комплексов, сборочных и транспортных систем.

Применение IFM MK5113 позволяет фиксировать конечные и промежуточные положения хода, организовывать логические межблокировки, повышать повторяемость операций и минимизировать механические упоры. Компактные габариты облегчают установку датчика рядом с подвижными частями, а разъем M12 с коротким кабелем PUR упрощает сервис и быструю замену в составе кабельных жгутов.

Как понять, что запчасть вышла из строя

• Отсутствие сигнала на выходе при прохождении поршня через зону срабатывания.
• Ложные срабатывания или дребезг сигнала без движения цилиндра.
• Нестабильность: датчик то срабатывает, то нет при одинаковых условиях.
• Постоянно активный или постоянно неактивный выход вне зависимости от положения поршня.
• Визуальные признаки: повреждение оболочки, надрезы/переломы кабеля, коррозия на контактах разъема, следы влаги.
• Если предусмотрена световая индикация на корпусе: индикатор не изменяет состояние при движении поршня.

Распространенные причины поломок

• Механические повреждения: заломы и усталостные изгибы кабеля, ударные нагрузки на корпус, подвижные части прижимают кабель.
• Неправильное подключение: кратковременное или длительное переподключение проводов, ошибки в полярности, нагрузка сверх допустимой для выхода.
• Электрические помехи и перенапряжения: наводки от катушек клапанов без демпфирующих цепей, коммутационные импульсы, недостаточная развязка питания.
• Попадание влаги и загрязнений в зону разъема M12 из-за отсутствия или повреждения уплотнителя, неплотной затяжки.
• Воздействие агрессивных сред, масел и охлаждающих жидкостей, не совместимых с материалом кабеля или корпуса.
• Нарушение правил монтажа: неверная ориентация в Т-пазу, чрезмерная затяжка крепежного винта, смещение от зоны магнитного поля поршня.
• Сильные внешние магнитные поля и ферромагнитные частицы в зоне считывания, экранирующие магнит поршня.
• Эксплуатация вне допустимых условий по температуре, вибрации или ударным нагрузкам.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте надежность крепления в Т-пазу и затяжку винта; не допускайте смещения датчика.
• Оценивайте состояние кабеля: исключайте острые перегибы и натяжение; соблюдайте минимальный радиус изгиба.
• Следите за чистотой интерфейса M12: уплотнение должно быть целым, разъем — сухим и чистым; затягивайте накидную гайку равномерно.
• Для катушек клапанов и реле используйте демпфирующие цепочки/диоды, чтобы снизить коммутационные помехи на выходе датчика.
• Разводите силовые и сигнальные линии; при необходимости применяйте экранированные кабели и корректное заземление.
• Защищайте датчик и кабель от стружки, абразивной пыли и агрессивных жидкостей; при уборке избегайте прямой струи под давлением на разъем.
• Проводите функциональную проверку: перемещайте поршень по всей длине хода и контролируйте устойчивость переключения.
• Храните и транспортируйте IFM MK5113 в защитной упаковке, предохраняя от ударов и влаги.

Советы по монтажу и замене

• Перед установкой отключите питание и сбросьте давление в системе.
• Установите датчик в Т-паз цилиндра в зоне, соответствующей требуемой точке срабатывания, затем мягко подтяните крепление и проведите пробный ход.
• Оптимизируйте положение, добившись стабильного и повторяемого переключения, после чего окончательно зафиксируйте датчик.
• При замене используйте совместимый по типу выхода (NPN, NO) и механическому исполнению аналог, соблюдая схему подключения.

Датчик для цилиндров с Т-образным пазом IFM MK5113 (MKT3028BANKG/G/0,3M/ZH/US) рассчитан на длительную работу в производственных условиях, однако стабильность и срок службы во многом зависят от корректного монтажа, чистоты разъемов, правильного подключения нагрузки и регулярного контроля состояния. Соблюдение приведенных рекомендаций позволит поддерживать надежность процесса и снизить простои оборудования.
