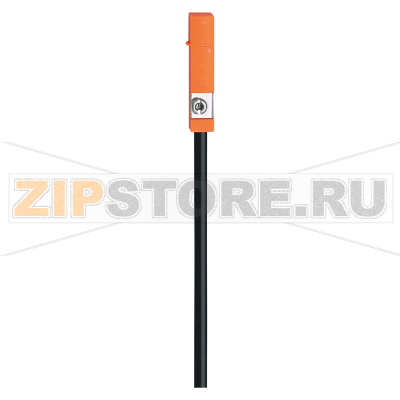

Датчик для цилиндров с Т-образным пазом IFM MK5114

Описание товара

Датчик для цилиндров с Т-образным пазом IFM MK5114 (каталожный номер MKT3028BANKG/G/ZH) предназначен для надежного определения положения поршня в пневмоцилиндрах и направляющих с Т‑профилем. Элемент GMR обеспечивает стабильное срабатывание при небольших магнитных полях и высокую повторяемость в скоростных циклах. Компактный корпус удобно устанавливается непосредственно в паз цилиндра, а прочный кабель PUR устойчив к маслам, изгибам и абразивному воздействию, что важно в цеховых условиях.

IFM MK5114 используется для контроля крайних и промежуточных положений, синхронизации операций, защиты от столкновений кареток и мониторинга тактов в сборочных линиях. Выходной сигнал легко интегрируется в существующие системы автоматизации через стандартные входы ПЛК или модулей ввода.

Монтаж и эксплуатация

Перед установкой очистите Т‑паз от стружки и загрязнений. Разместите датчик в пазу по направлению движения поршня, зафиксируйте штатным крепежом и выполните тонкую настройку положения по месту, добиваясь четкого переключения на требуемой отметке. Кабель прокладывайте с учетом подвижных участков, избегая перегибов и натяжения. Подключение выполняйте согласно схеме производителя и требованиям контроллера.

Как понять, что запчасть вышла из строя

• Отсутствие переключения в рабочей зоне, даже при корректном положении поршня.
• Непостоянное или дребезжащее срабатывание, ложные импульсы на выходе.
• Постоянно «включенное» или «выключенное» состояние сигнала вне зависимости от движения.
• Сообщения об ошибках входа ПЛК, срабатывание защиты по току при подключении датчика.
• Видимые повреждения корпуса/кабеля, следы перегрева, попадание влаги внутри зоны монтажа.

Проверку выполняют сравнением с исправным датчиком IFM MK5114, тестированием на контрольном магните, измерением состояния выхода мультиметром и визуальным осмотром точки установки.

Причины поломок

• Механическое повреждение при неправильной укладке кабеля или ударных нагрузках на каретку.
• Повторные перегибы на малом радиусе, натяжение кабеля, износ из-за вибраций.
• Нарушение полярности или ошибочное подключение к несоответствующему входу.
• Воздействие агрессивных сред, охлаждающих жидкостей, стружки и пыли, попадающих в паз.
• Сильные внешние магнитные поля, намагниченная оснастка рядом с датчиком.
• Чрезмерная затяжка крепежа и деформация корпуса в пазу.

Рекомендации по уходу и долговечности

• Проводите регулярный осмотр зоны монтажа: чистка паза, проверка фиксации, отсутствие люфта.
• Следите за состоянием кабеля PUR: не допускайте пережатия, задиров, контакта с острыми кромками.
• Соблюдайте минимальный радиус изгиба при подвижной прокладке; используйте кабельные цепи и гофры.
• Защищайте место установки от стружки и брызг, применяйте экраны и защитные кожухи при необходимости.
• Раз в регламент проверяйте точку переключения и при необходимости корректируйте положение в пазу.
• Исключайте близкое расположение сильных магнитов и сварочного оборудования без экранирования.
• При подключении IFM MK5114 (MKT3028BANKG/G/ZH) сверяйтесь с документацией контроллера и схемой производителя.

При соблюдении рекомендаций по монтажу и уходу датчик для цилиндров с Т‑образным пазом IFM MK5114 обеспечивает стабильный контроль положения поршня в динамичных условиях эксплуатации, снижает риск простоев и повышает повторяемость процессов на линиях автоматизации.
