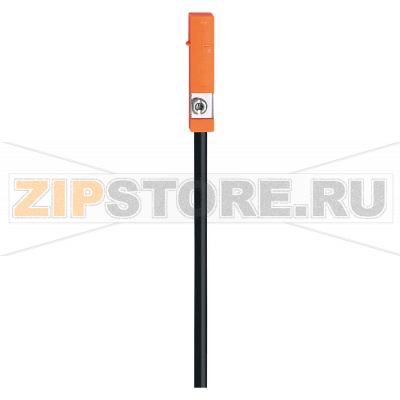

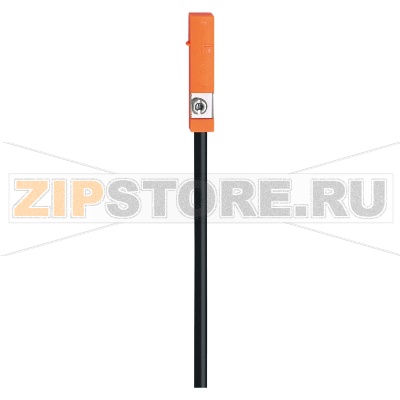

Датчик для цилиндров с Т-образным пазом IFM MK5117

Описание товара

Датчик для цилиндров с Т-образным пазом IFM MK5117 (каталожный номер MKT3028BBPKG/G/6,0M/ZH) предназначен для надежной фиксации положения поршня в пневмоцилиндрах. Чувствительный элемент GMR обеспечивает стабильное срабатывание при обнаружении магнитного поля, создаваемого магнитом поршня, а компактный корпус позволяет устанавливать датчик в стандартный Т-паз без дополнительных адаптеров. Длина кабеля 6 м упрощает прокладку в машинах с распределенной автоматикой.

Устройство применяется в сборочных линиях, упаковочных машинах, системах позиционирования и транспортёрах, где требуется контроль конечных положений и промежуточных точек хода. IFM MK5117 обеспечивает воспроизводимость переключения на высоких скоростях перемещения поршня и совместим с типовыми контроллерами и входными модулями благодаря стандартной PNP-логике и нормально-разомкнутому выходу.

Монтаж и подключение

Датчик устанавливается непосредственно в Т-образный паз цилиндра, фиксируется винтом и позиционируется вдоль хода поршня до получения четкого сигнала. При прокладке кабеля рекомендуется избегать острых кромок и зон перегиба с малым радиусом, а также удалять линию от силовых кабелей для снижения наводок. Подключение выполняется к источнику постоянного тока с соблюдением полярности и требований по нагрузке входа контроллера.

Как понять, что запчасть вышла из строя

• Отсутствие переключения в известных рабочих положениях поршня при неизменных условиях.
• Нестабильная индикация/сигнал: ложные срабатывания, дребезг, самопроизвольные изменения состояния.
• Повышенное потребление тока, срабатывание защиты источника или модуля входов.
• Визуальные дефекты: повреждение корпуса, трещины заливки, надрывы оболочки кабеля, следы влаги.
• Нагрев корпуса или локальное оплавление изоляции при штатной нагрузке.

Причины поломок

• Механические воздействия: удар, пережатие или постоянная вибрация, приводящие к микротрещинам и обрыву жил.
• Неправильное подключение: переполюсовка, подача напряжения выше допустимого, подключение к несоответствующей нагрузке.
• Короткое замыкание в линии из-за повреждения изоляции кабеля или попадания стружки/влаги в места соединений.
• Неправильное позиционирование в пазу: слишком большая дистанция до магнитного поршня, смещение из-за слабой фиксации.
• Агрессивная среда: масла, химические реагенты или абразивная пыль, нарушающие герметичность.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте фиксацию в пазу и отсутствие продольного смещения после вибраций или сервисных работ.
• Осматривайте кабель по всей длине: трещины, заломы, участки с растянутой оплёткой, следы перетирания.
• Проверяйте корректность срабатывания при контрольных проходах поршня; фиксируйте результаты в журнале обслуживания.
• Содержите паз и зону вокруг датчика в чистоте, удаляйте стружку и налипшие загрязнения без применения агрессивных растворителей.
• Разводите силовые и сигнальные линии, используйте экранирование и заземление при наличии сильных электромагнитных помех.
• Соблюдайте допустимый радиус изгиба кабеля, исключайте постоянное натяжение и кручение.
• При подключении/отключении обесточивайте линию и проверяйте схему на соответствие требуемой логике PNP и типу выхода.

IFM MK5117 MKT3028BBPKG/G/6,0M/ZH ориентирован на длительную работу в промышленной среде и обеспечивает стабильную фиксацию положения поршня при корректной установке и соблюдении регламента обслуживания. Своевременный осмотр крепления, кабельной линии и условий эксплуатации снижает риск простоев и продлевает срок службы датчика.
