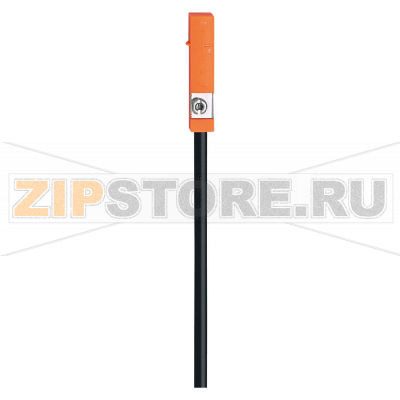

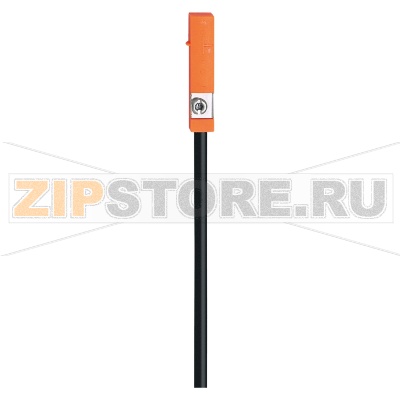

Датчик для цилиндров с Т-образным пазом IFM MK5118

Описание товара

• Датчик цилиндров с элементом GMR
• Габариты: 25 × 5 × 6,5 мм
• Порог чувствительности: 2,8 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• Тип контакта: NC
• Выход: DC PNP
• Кабель: 2 м PUR (полиуретан)
• Степень защиты: IP65, IP67
• Схема: 3-проводный
• Частота переключения: 10000 Гц

Датчик для цилиндров с Т-образным пазом IFM MK5118 (каталожный номер MKT3028BAPKG/G/ZH) предназначен для бесконтактного контроля положения поршня в пневмоцилиндрах с магнитом. Компактный корпус позволяет устанавливать сенсор непосредственно в Т-паз цилиндра без дополнительных адаптеров, что упрощает монтаж и сокращает время ввода в эксплуатацию. Решение востребовано на конвейерах, в сборочных и упаковочных линиях, где важны стабильность срабатывания и устойчивость к промышленным воздействиям.

Назначение и особенности применения

IFM MK5118 фиксирует момент прохождения магнитного поршня мимо точки установки и формирует дискретный сигнал для системы управления. Применение GMR-элемента обеспечивает точное срабатывание при малой гистерезисной погрешности и устойчивость к вибрациям. Полиуретановый кабель рассчитан на эксплуатацию в условиях повышенной гибкости и воздействия масел и эмульсий. Электрические защиты снижают риск выхода устройства из строя при ошибках подключения и импульсных перегрузках, характерных для индустриальной среды.

Типичные причины выхода из строя

• Механическое повреждение кабеля: перегиб ниже минимального радиуса, натяжение, перетирание об кромки, защемление в подвижных узлах.
• Нарушение герметичности корпуса или кабельного ввода из-за ударов, неправильной укладки или агрессивной химии сверх допустимых условий.
• Ошибки электромонтажа: переполюсовка, подача напряжения вне допустимого диапазона, отсутствие защиты индуктивной нагрузки, наводки от силовых цепей.
• Сильные внешние магнитные поля рядом с точкой установки (сварка, мощные магниты, электродвигатели), вызывающие ложные срабатывания или смещение точки переключения.
• Неправильный монтаж в паз: недостаточная глубина посадки, смещение от зоны прохождения поршня, загрязнения в пазу, мешающие корректному позиционированию.
• Эксплуатация за пределами температурного режима, длительное воздействие вибраций без должной фиксации кабеля.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня в зоне установки при заведомо исправной механике цилиндра.
• Постоянно замкнутый или постоянно разомкнутый сигнал вне зависимости от положения поршня.
• Случайные ложные срабатывания без движения цилиндра (часто указывают на электромагнитные наводки или повреждение экранирования/кабеля).
• Нестабильность точки срабатывания: значительное “плавание” зоны переключения по сравнению с исходной настройкой.
• При проверке мультиметром: отсутствие изменения уровня на выходе при наличии питания и имитации магнитного поля; короткое замыкание между жилами.
• Если предусмотрена световая индикация — отсутствие изменения индикации при смене состояния (косвенный признак).

Рекомендации по уходу и эксплуатации

• Укладывайте кабель с соблюдением минимального радиуса изгиба и разгрузкой от натяжения; защищайте от острых кромок и подвижных узлов.
• Содержите Т-паз и место установки в чистоте: регулярно удаляйте стружку, пыль и окалину, чтобы обеспечить плотную посадку и повторяемость точки срабатывания.
• Периодически проверяйте затяжку крепежа и положение датчика относительно зоны прохода поршня, особенно после сервисных работ.
• Разводите силовые и сигнальные линии; используйте отдельные кабельные трассы и ферритовые элементы/фильтры при наличии сильных помех.
• Для индуктивных нагрузок применяйте демпфирующие цепи/супрессоры, чтобы снизить импульсные перенапряжения в линии питания.
• Соблюдайте требования к степени защиты при подключении: используйте герметичные вводы и распределительные коробки соответствующего класса.
• Избегайте установки в непосредственной близости от мощных магнитов и сварочных постов; при необходимости соблюдайте экранирование и расстояния.
• Для очистки используйте мягкие средства, не содержащие агрессивных растворителей; не допускайте длительного контакта с не совместимыми с PUR реагентами.
• После любого вмешательства проводите функциональную проверку: несколько рабочих ходов цилиндра и контроль стабильности сигнала MKT3028BAPKG/G/ZH.

Корректно установленный и обслуживаемый датчик для цилиндров с Т-образным пазом IFM MK5118 обеспечивает надежную фиксацию крайних и промежуточных положений поршня, повышая точность и повторяемость операций в автоматизированных системах.
