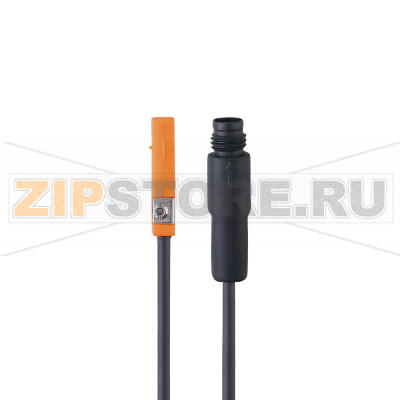

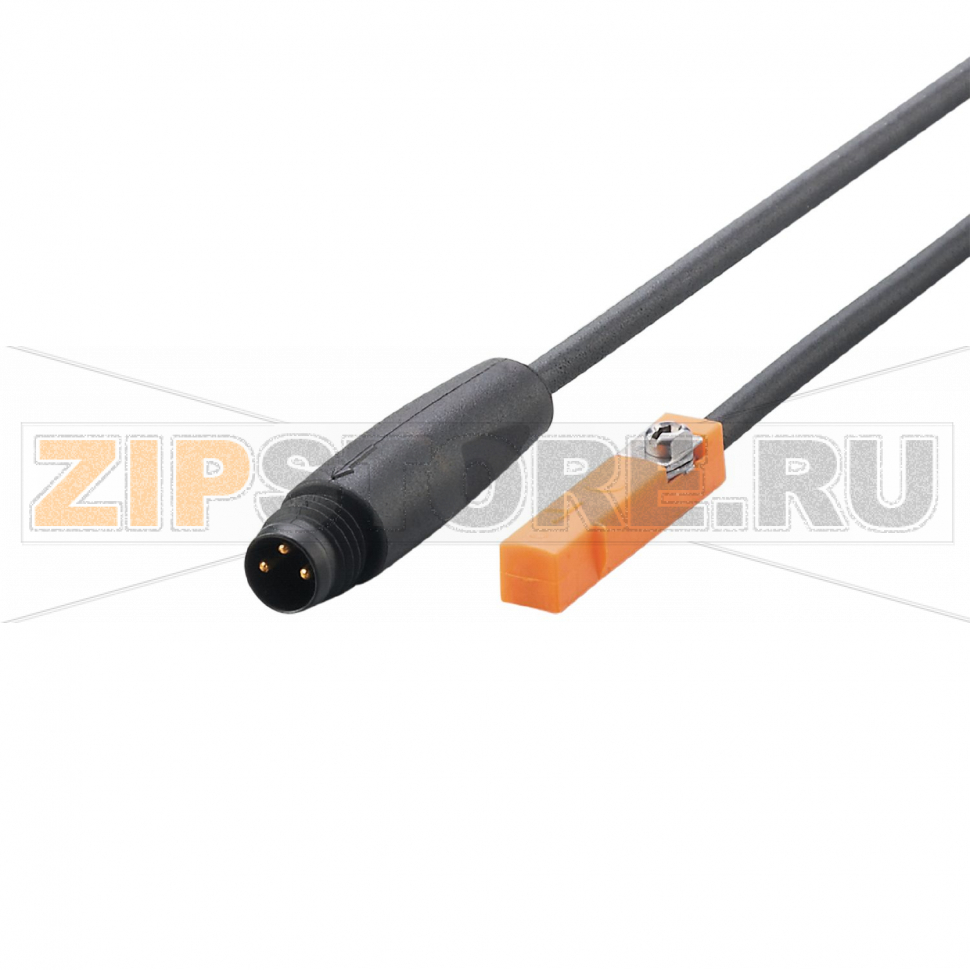

Датчик для цилиндров с Т-образным пазом IFM MK5119

Описание товара

• Датчик цилиндров с элементом GMR
• Габариты: 25 × 5 × 6,5 мм
• Порог чувствительности: 2,8 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• Тип контакта: NC
• Тип выхода: DC PNP
• Кабель: 0,3 м, PUR (полиуретан)
• Разъем: M8
• Степень защиты: IP65, IP67
• Схема: 3-проводный
• Частота переключения: 10000 Гц

Датчик для цилиндров с Т-образным пазом IFM MK5119 (каталожный номер MKT3028BAPKG/G/0,3M/ZH/AS) предназначен для надежного контроля положения поршня в пневмоцилиндрах с магнитным поршнем. Устанавливается непосредственно в Т-образный паз корпуса цилиндра и фиксируется стандартными крепежными элементами. Принцип действия на основе GMR-элемента обеспечивает стабильное срабатывание, устойчивое к вибрациям и механическим воздействиям, а индустриальные степени защиты позволяют эксплуатировать устройство в типовых производственных условиях с повышенной влажностью и запыленностью.

IFM MK5119 подходит для применения на сборочных, упаковочных и транспортирующих линиях, где требуется точная и повторяемая фиксация конечных и промежуточных положений. Компактная форма облегчает монтаж в ограниченном пространстве, а подключение через разъем M8 и короткий кабель упрощает встраивание в существующую проводку оборудования.

Как понять, что запчасть вышла из строя

• Отсутствует переключение при прохождении поршня через фиксированную точку, хотя ранее срабатывание было стабильным.
• Нестабильное срабатывание: ложные переключения, дрожание контакта, различное поведение при одинаковых условиях.
• Постоянно замкнутый или постоянно разомкнутый выход, не реагирующий на движение поршня.
• Индикация контроллера/ПЛК сообщает о коротком замыкании или обрыве линии датчика.
• Визуальные повреждения: надрывы и переломы кабеля, трещины корпуса, следы влаги внутри разъема, коррозия контактов.

Типичные причины поломок

• Механическое повреждение при монтаже или из-за вибраций и натяжения кабеля сверх допустимого радиуса изгиба.
• Неверное питание (переполюсовка, броски напряжения, импульсные помехи при коммутации индуктивных нагрузок).
• Попадание влаги и загрязнений при нарушении герметичности соединения разъема или уплотнений.
• Воздействие сильных внешних магнитных полей, влияющих на корректность срабатывания.
• Неправильная установка в пазу цилиндра: смещение от оптимальной зоны, слабая фиксация, контакт с подвижными частями.

Быстрая самодиагностика

1. Проверьте правильность расположения датчика в Т-пазу и надежность крепления.
2. Осмотрите кабель и разъем M8 на предмет повреждений и загрязнений, убедитесь в целостности уплотнений.
3. Проверьте полярность и наличие питания согласно документации IFM для модели MK5119.
4. Протестируйте срабатывание: переместите поршень цилиндра в зону датчика или поднесите контрольный магнит и проверьте изменение состояния выхода через ПЛК или мультиметр.
5. Исключите внешние помехи: временно удалите источники сильных магнитных полей и высокотоковые линии рядом с трассой кабеля.

Рекомендации по уходу и эксплуатации

• Соблюдайте аккуратный монтаж в Т-паз без перекоса, затягивайте крепеж с разумным усилием.
• Поддерживайте чистоту разъема M8 и уплотнений; используйте совместимую ответную часть разъема для сохранения степеней защиты.
• Не превышайте рекомендуемый радиус изгиба кабеля PUR, исключайте натяжение и многократное кручение.
• Прокладывайте сигнальные линии отдельно от силовых кабелей и источников помех; применяйте экранирование при необходимости.
• Периодически проверяйте надежность крепления и стабильность точки срабатывания после сервисных работ на цилиндре.
• Очищайте корпус мягкими неагрессивными средствами; избегайте растворителей, повреждающих полиуретан.
• Соблюдайте требования по питанию и коммутации, указанные производителем IFM для MKT3028BAPKG/G/0,3M/ZH/AS.

Своевременная проверка состояния IFM MK5119 и корректный монтаж позволяют минимизировать простои оборудования и обеспечить точное позиционирование поршня в течение всего срока службы датчика.
