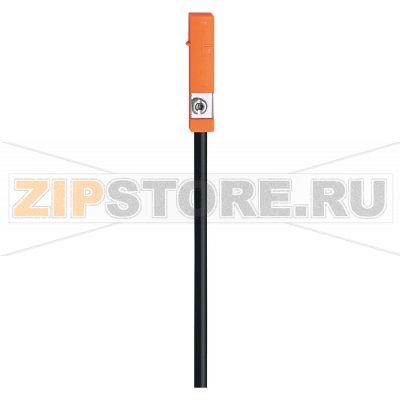

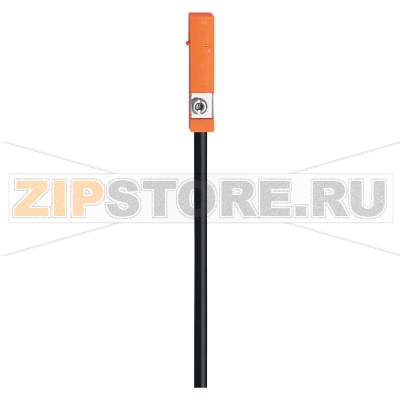

Датчик для цилиндров с Т-образным пазом IFM MK5123

Описание товара

Датчик для цилиндров с Т-образным пазом IFM MK5123 (каталожный номер MKT2028BARKG/G/6,0M/ZH) предназначен для бесконтактного контроля положения поршня в пневмоцилиндрах и линейных исполнительных механизмах. Чувствительный элемент GMR обеспечивает надежное распознавание магнитного поля встроенного в поршень магнита, что делает датчик устойчивым к вибрациям, механическим воздействиям и внешним помехам. Компактный корпус позволяет устанавливать устройство непосредственно в Т-паз цилиндра без дополнительных адаптеров, а гибкий кабель из PUR длиной 6 м упрощает прокладку в подвижных узлах оборудования.

IFM MK5123 применяется в сборочных линиях, упаковочных машинах, на конвейерах, в роботизированных захватах и системах позиционирования — везде, где требуется четкая фиксация конечных положений или контроль промежуточных шагов. Стабильность срабатывания и помехоустойчивость важны при высокой динамике процессов и частых циклах, что снижает риск ложных срабатываний и простоя оборудования.

Монтаж и настройка

Установка осуществляется путем ввода датчика в Т-паз со стороны торца цилиндра, позиционирования на точку срабатывания и фиксации крепежом. После крепления рекомендуется провести проверку в обоих крайних положениях поршня и убедиться в корректном переключении на контроллере. Кабель следует прокладывать с учетом запаса по длине для подвижных участков и фиксировать клипсами или в кабельных каналах.

Признаки неисправности

• Отсутствие переключения при достижении поршнем зоны срабатывания или постоянное «включено/выключено».
• Нестабильные, хаотичные переключения на входе контроллера.
• Повышение количества отказов циклов, просадка производительности, появление аварий по недостижению конечных положений.
• Механические повреждения корпуса или кабеля: трещины изоляции, перегибы, надрывы, следы коррозии.
• Аномальный нагрев датчика или кабельного ввода.

Типичные причины поломок

• Неправильное подключение или перенапряжения в цепи питания, частые короткие замыкания в линии нагрузки.
• Механическое повреждение кабеля при перемещении каретки, перегибы ниже допустимого радиуса, защемление в направляющих.
• Попадание влаги и загрязнений при нарушении герметичности, воздействие агрессивной химии и масел на оболочку.
• Сильные внешние магнитные поля (сварочные посты, мощные электроприводы), экранирующие или искажающие поле поршневого магнита.
• Неправильная установка в пазу: неплотная фиксация, смещение относительно зоны чувствительности.
• Деградация магнита поршня или его смещение (признак проблемы узла цилиндра, а не самого датчика).

Рекомендации по уходу и эксплуатации

• Периодически осматривать крепление в T‑пазе и подтягивать крепеж; контролировать отсутствие люфта и смещения.
• Проверять целостность кабеля, соблюдать минимальный радиус изгиба согласно общим правилам для PUR (ориентировочно не менее 10×D кабеля) и использовать разгрузку натяжения.
• Содержать паз и прилегающую зону в чистоте: удалять стружку, пыль, конденсат; при мойке избегать ориентированного напора на кабельный ввод.
• Раз в регламентный период выполнять функциональную проверку: контролировать переключение в крайних положениях и стабильность сигнала на входе контроллера.
• Избегать прокладки сигнального кабеля рядом с силовыми трассами и частотными приводами; при необходимости использовать экранирование и правильное заземление.
• Подключать датчик строго по схеме производителя и в допустительном диапазоне напряжения; применять искрогасящие цепи на индуктивных нагрузках.
• После сервисных работ с цилиндром (замена уплотнений, разборка) заново проверить точку срабатывания и при необходимости перепозиционировать датчик.

Датчик для цилиндров IFM MK5123 (MKT2028BARKG/G/6,0M/ZH) предназначен для длительной эксплуатации в промышленной среде. Соблюдение рекомендаций по монтажу и уходу позволяет сохранить стабильность срабатывания, снизить количество неплановых остановок и продлить срок службы узла контроля положения.
