Датчик для цилиндров с Т-образным пазом IFM MK5124

Описание товара

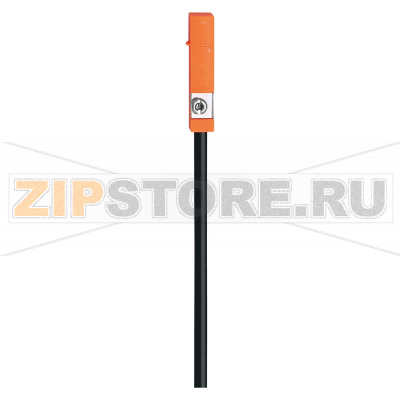

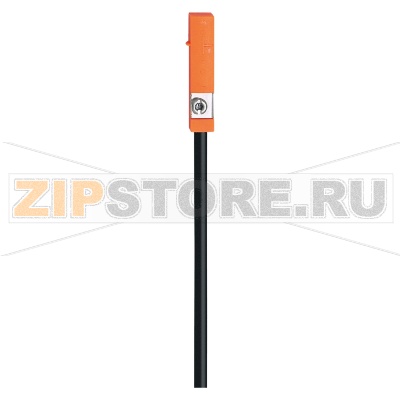

Датчик для цилиндров с Т-образным пазом IFM MK5124 (каталожный номер MKT3028BBPKG/G/10M/ZH) предназначен для надежной регистрации положения поршня в пневматических цилиндрах с Т‑профилем. Компактная форма облегчает монтаж в ограниченных пространствах, а кабель из PUR длиной 10 м упрощает прокладку в подвижных узлах и кабельных трассах без лишних соединений. Решение подходит для автоматизированных линий, сборочных станций, упаковочного и погрузочного оборудования, где требуется стабильная фиксация конечных положений и контроль циклов.

Назначение и применение

IFM MK5124 фиксирует движение поршня по магнитному полю встроенного магнита цилиндра и передает сигнал в систему управления. Датчик может использоваться для реализации концевых и промежуточных положений, контроля блокировок, подсчета циклов и синхронизации операций. Благодаря выполнению для Т‑паза установка не требует дополнительных кронштейнов и не увеличивает габариты привода.

Монтаж и подключение

Монтаж выполняется непосредственно в Т‑паз цилиндра с последующей фиксацией в точке сработки. Рекомендуется перед окончательной затяжкой переместить датчик вдоль паза, найти стабильную зону переключения и зафиксировать. Прокладывайте кабель с учетом запасов на перемещение каретки и соблюдайте минимальный радиус изгиба для PUR‑оболочки. Подключение выполняется по трехпроводной схеме к цепям управления постоянного тока с логикой PNP и нормально разомкнутым выходом.

Как понять, что запчасть вышла из строя

• Отсутствует переключение на выходе при прохождении поршня через точку срабатывания.
• Выход постоянно «замкнут» или «разомкнут» вне зависимости от положения цилиндра.
• Нестабильное или дергающееся срабатывание, ложные переключения.
• Периодические ошибки входа на контроллере, падение уровня сигнала под нагрузкой.
• Повреждения кабеля, трещины корпуса, следы масла/влаги внутри разъема или точки ввода кабеля.
• Аномальный нагрев корпуса или появление запаха перегрева.
• Индикатор состояния (если предусмотрен) не загорается или светится некорректно.

Причины поломок

• Неправильное подключение, импульсы перенапряжения, нарушение цепей заземления.
• Механические воздействия: удар, превышение допуска по вибрации, чрезмерная затяжка в пазу.
• Повреждение кабеля из‑за постоянного перегиба, натяжения или перетирания о подвижные части.
• Попадание охлаждающих жидкостей, масел и моющих средств при отсутствии защиты кабельного ввода.
• Сильные внешние магнитные поля, намагничивание корпуса оборудования или ослабление магнита в поршне.
• Металлическая стружка и загрязнения в зоне паза, мешающие фиксации и корректной настройке.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте фиксацию в пазу и корректность позиции точки срабатывания.
• Осматривайте кабель по всей длине, устраняйте натяжение, соблюдайте радиус изгиба и выполняйте разгрузку от усилий.
• Очищайте корпус мягкой салфеткой с нейтральным моющим средством; избегайте растворителей и абразивов.
• Защищайте трассы от острых кромок и подвижных узлов; используйте гофру или кабель‑канал.
• Применяйте искрогасительные цепи/реле на индуктивных нагрузках и корректные модули входов контроллера.
• Исключайте близость мощных источников магнитного поля и сварочных токов; при необходимости используйте экранирование.
• После сервисных работ на цилиндре заново проверяйте зону срабатывания и корректность сигнала выхода.

Диагностика при неполадках

• Визуальный осмотр на предмет механических повреждений и загрязнений в пазу.
• Проверка схемы подключения и целостности проводников, обмер выхода мультиметром.
• Функциональная проверка: перемещение поршня или поднесение тестового магнита для оценки переключения.
• Исключение влияния наводок: временно разнести силовые и сигнальные кабели, проверить качество питания.

IFM MK5124 с номером MKT3028BBPKG/G/10M/ZH — практичное решение для большинства пневмоцилиндров с Т‑образным пазом, обеспечивающее стабильную индикацию положения и повышенную надежность в промышленных условиях при соблюдении правил монтажа и эксплуатации.
