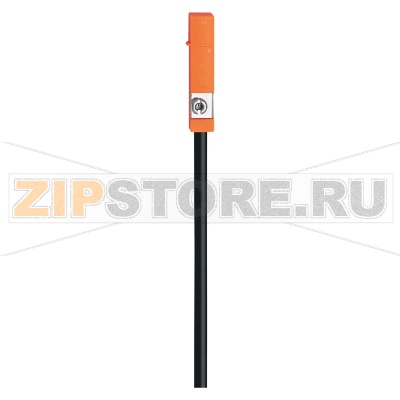

Датчик для цилиндров с Т-образным пазом IFM MK5128

Описание товара

• Датчик цилиндров с элементом GMR
• 25 x 5 x 6,5 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки нет
• Защита от короткого замыкания нет
• Защита от перегрузок по току нет
• NO
• DC PNP
• 6 m PVC (поливинилхлорид)-Кабель
• IP 65
• IP 67
• IP 69K
• 3-проводный
• Частота переключения 10000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5128 (каталожный номер MKT3028BBPOG/G/6,0M/-H) предназначен для надёжного контроля положения поршня в пневмоцилиндрах с встроенным магнитным кольцом. Чувствительный элемент на базе GMR регистрирует изменение магнитного поля через корпус цилиндра, что позволяет получать стабильный сигнал без механического контакта и износа. Компактная форма обеспечивает установку прямо в Т-образный паз, а вывод кабелем упрощает интеграцию в существующую проводку оборудования.

Основные области применения — фиксация конечных положений, промежуточных точек, а также подтверждение хода цилиндра в автоматизированных линиях, упаковочных машинах, системах манипулирования и сборки. IFM MK5128 обеспечивает уверенное срабатывание на высоких скоростях перемещения штока и корректную работу в условиях вибраций при корректном монтаже и укладке кабеля.

Причины поломок

• Неправильное подключение. Отсутствие встроенной защиты от переполюсовки, короткого замыкания и перегрузки по току делает критичными ошибки в схеме, замыкания на питание/землю и неверную полярность.
• Перенапряжения и помехи. Импульсы от индуктивных нагрузок без демпфирующих цепей могут повредить электронику.
• Механические повреждения кабеля. Переломы жил при частых изгибах, натяжении или защемлении, а также нарушения герметичности наружной оболочки.
• Попадание влаги или загрязнений в зону монтажа при повреждённом кабеле или неправильно организованном вводе.
• Сильные внешние магнитные поля рядом с датчиком, ослабление магнита в поршне либо неверная ориентация/позиция датчика в пазе.
• Химическое воздействие и температура вне допустимого диапазона для ПВХ-кабеля, абразивная стружка, ударные нагрузки.

Как понять, что запчасть вышла из строя

• Датчик не переключается ни в одном положении поршня, сигнал постоянно в одном состоянии.
• Случайные ложные срабатывания или «дребезг» выхода при стабильном положении цилиндра.
• Срабатывание только при поднесении внешнего магнита и отсутствие реакции на поршень — признак смещения, экранирования или деградации чувствительного узла.
• Проверка мультиметром: при перемещении поршня выходной провод должен надёжно менять состояние относительно «0V». Отсутствие изменений указывает на обрыв/повреждение или внутреннюю неисправность.
• Прозвонка жил выявляет обрывы, повышенное сопротивление или короткие замыкания между проводами.

Рекомендации по уходу и эксплуатации

• Монтируйте IFM MK5128 строго в Т-образный паз, выставив положение по стабильному срабатыванию на всей траектории. Зафиксируйте крепёж с рекомендуемым моментом.
• Организуйте разгрузку натяжения и правильную укладку кабеля: соблюдайте минимальный радиус изгиба, избегайте перегибов, защемления и трения о подвижные части.
• Разносите силовые линии и кабель датчика, применяйте экранирование/защиту от помех при наличии частотных преобразователей и пускорегулирующей аппаратуры.
• Ставьте демпфирующие цепи/диоды на индуктивные катушки, исключайте импульсные перенапряжения в цепи питания.
• Периодически осматривайте оболочку ПВХ-кабеля, место выхода и зону паза; очищайте от стружки и загрязнений, проверяйте плотность посадки.
• Избегайте длительного воздействия агрессивных химикатов и температур, несовместимых с ПВХ; при необходимости используйте защитные гофры и кожухи.
• При диагностике исключите внешние магнитные поля, проверьте наличие/состояние магнита в поршне и корректность полярности подключения.

При соблюдении правил монтажа и ухода датчик для цилиндров с Т-образным пазом IFM MK5128 (MKT3028BBPOG/G/6,0M/-H) обеспечивает длительную и стабильную работу в системах промышленной автоматизации, снижая риск простоев и повышая повторяемость операций.
