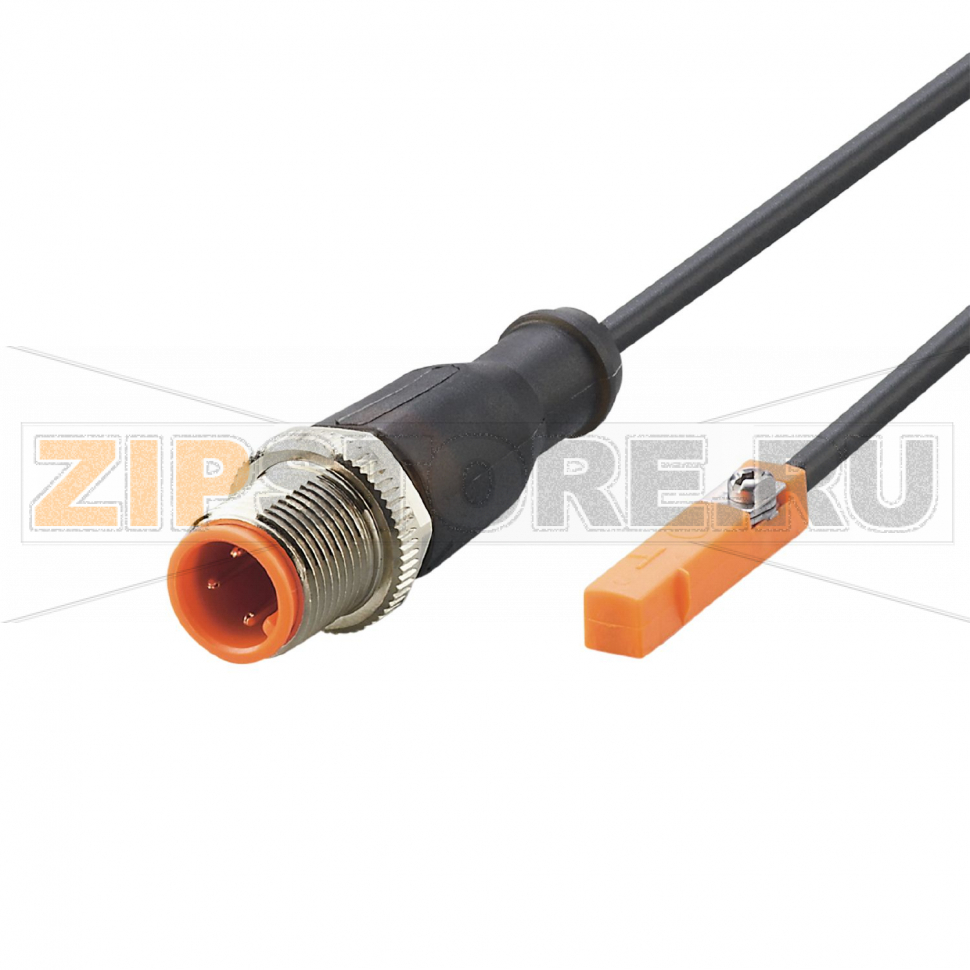

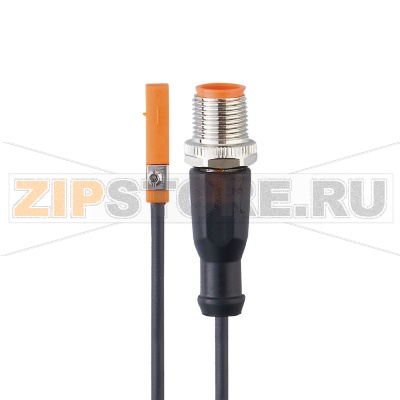

Датчик для цилиндров с Т-образным пазом IFM MK5131

Описание товара

• Датчик цилиндров с элементом GMR
• 25 x 5 x 6,5 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки да
• Защита от короткого замыкания да
• Защита от перегрузок по току да
• NO
• DC PNP
• 1 m PUR (полиуретан)-Кабель
• M12 Разъем
• IP 65
• IP 67
• 3-проводный
• Частота переключения 10000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5131 (каталожный номер MKT3028BBPKG/G/1,0M/ZH/US) предназначен для надежного считывания положения поршня пневмоцилиндров с магнитом. Установка выполняется непосредственно в Т‑паз стандартных цилиндров без дополнительных адаптеров, что упрощает монтаж и повышает точность позиционирования. Принцип работы основан на чувствительном GMR‑элементе, обеспечивающем стабильное переключение при быстром ходе поршня и вибрациях, характерных для пневмосистем.

IFM MK5131 применяют в сборочных линиях, упаковочных машинах, транспортирующих системах, где требуется четкая фиксация конечных и промежуточных положений. Компактный корпус упрощает интеграцию в ограниченные пространства, а конструкторские защиты помогают предотвратить повреждения электроники при типичных ошибках подключения и перегрузках. Защищенное исполнение позволяет эксплуатировать устройство в условиях пыли и брызг, а гибкий кабель облегчает прокладку в кабельных трассах с подвижными участками.

Как понять, что запчасть вышла из строя

• Отсутствует сигнал переключения при прохождении поршня с магнитом через зону срабатывания, при том что механика цилиндра исправна.
• Нестабильное срабатывание: ложные переключения, «дребезг» сигнала, различающиеся точки срабатывания при одинаковых условиях.
• Постоянное «включенное» или «выключенное» состояние выхода, не меняющееся при движении поршня.
• Следы механического повреждения корпуса или кабеля, следы перегрева, коррозии на контактах разъема.
• Индикатор состояния (если предусмотрен) не загорается/не гаснет при подведении магнита.

Типичные причины поломок

• Нарушение целостности кабеля: перегибы ниже допустимого радиуса, защемление, перетирание о кромки, чрезмерное натяжение.
• Ошибки в подключении и электропитании: превышение допустимого напряжения, наводки и импульсные перенапряжения от индуктивных нагрузок при отсутствии демпфирования.
• Механическое воздействие: удар по цилиндру/датчику, неправильный момент затяжки крепежа, смещение датчика в пазу.
• Воздействие агрессивных сред и влаги при нарушенной герметизации разъема или поврежденной изоляции.
• Сильные внешние магнитные поля рядом с местом установки, либо ослабленный/смещенный магнит поршня цилиндра.
• Накопление стружки и магнитных частиц в зоне датчика, вызывающее ложные срабатывания.

Рекомендации по уходу и эксплуатации

• Монтировать датчик строго в соответствии с ориентацией в Т‑пазе; исключить микроподвижки, периодически проверять затяжку крепления.
• Обеспечить правильную укладку кабеля: соблюдать радиус изгиба, использовать разгрузку натяжения и защитные гофры/цепи на подвижных участках.
• Поддерживать чистоту зоны датчика: удалять магнитную стружку и пыль; при мойке избегать направленной струи под давлением в область разъема.
• При подключении соблюдать полярность и рекомендуемые производителем диапазоны напряжения/тока; для катушек клапанов применять демпфирующие диоды или RC‑цепочки.
• Проверять состояние уплотнений и контактов разъема, перед подключением держать их сухими и чистыми.
• Избегать сильных внешних магнитных полей рядом с местом установки; при изменении поведения датчика проверить магнит в поршне и корректность позиции датчика в пазу.
• Проводить регламентные тесты: контроль переключения по всей длине хода, визуальный осмотр кабеля и корпуса, проверка сигнала на входе контроллера.
• Не использовать растворители, разрушающие полиуретановую изоляцию; применять совместимые чистящие средства.

IFM MK5131 с каталожным номером MKT3028BBPKG/G/1,0M/ZH/US обеспечивает стабильную фиксацию положения поршня в промышленной автоматике при корректном монтаже и соблюдении электрических требований. Регулярный осмотр соединений, тщательная прокладка кабеля и защита от перенапряжений продлевают срок службы и снижают риск простоев оборудования.
