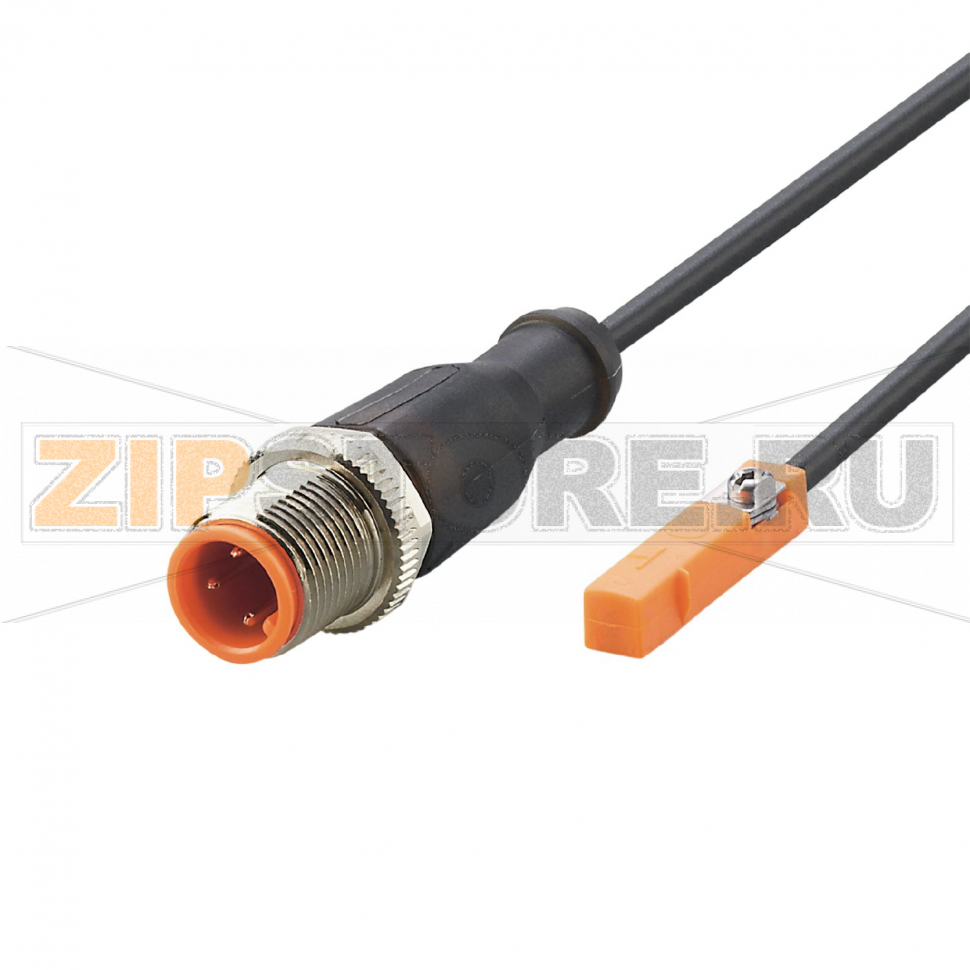

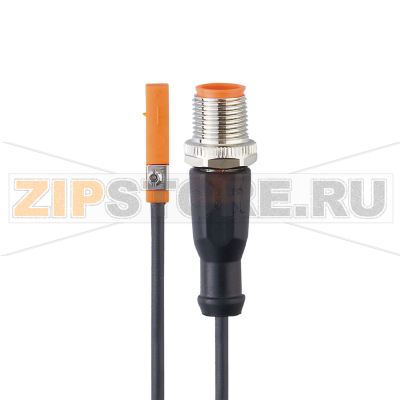

Датчик для цилиндров с Т-образным пазом IFM MK5142

Описание товара

• Датчик цилиндров с элементом GMR
• 25 x 5 x 6,5 mm
• Порог чувствительности: 3,8 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• Тип выхода: NO
• DC PNP
• Кабель: 2 m, PUR (полиуретан)
• Разъем: M12
• Степень защиты: IP65, IP67
• 3-проводный
• Частота переключения: 10000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5142 (каталожный номер MKT3038BBPKG/G/2,0M/ZH/US) предназначен для точного считывания положения поршня в пневмоцилиндрах со встроенным магнитом. Компактная форма позволяет устанавливать устройство в стандартный Т-паз без дополнительных адаптеров, а надежная конструкция рассчитана на длительную эксплуатацию в промышленной среде. Использование магниточувствительного элемента обеспечивает стабильное срабатывание при повторяющихся циклах и высокой скорости перемещений.

Решение применимо в сборочных линиях, упаковке, пневмоавтоматике, транспортных системах и везде, где важно корректно фиксировать конечные положения и промежуточные точки хода цилиндра. IFM MK5142 помогает повысить повторяемость операций, снизить простои и упростить диагностику по сигналам в систему управления.

Типичные причины поломок

• Механическое повреждение кабеля: заломы, чрезмерное растяжение, перетирание о кромки, неправильный радиус изгиба, отсутствующая разгрузка натяжения.
• Попадание влаги или технологических жидкостей в разъем/соединение при несоблюдении требований к уплотнению и моменту затяжки.
• Неверная электрическая коммутация: перепады напряжения, импульсные помехи, подключение к неподходящему типу входа контроллера, нарушение полярности.
• Магнит в поршне цилиндра ослаблен или находится слишком далеко от зоны чувствительности из‑за неправильной регулировки или люфтов.
• Неправильный монтаж в Т-паз: непараллельность, смещение, недостаточная фиксация крепежа, вибрации.
• Воздействие агрессивных сред на оболочку кабеля (масла, растворители, стружка, абразивная пыль) без дополнительной защиты.
• Термические перегрузки и работа вне допустимого диапазона окружающей температуры.

Как понять, что запчасть вышла из строя

• Отсутствие изменения сигнала на выходе при проходе поршня через рабочую зону: на входе ПЛК всегда логический 0 или всегда логическая 1.
• Случайные ложные срабатывания или дребезг сигнала без движения цилиндра (особенно при вибрациях) — признак поврежденного кабеля/плохого контакта.
• Нестабильная точка переключения: требуется непривычно близкое положение магнита или, наоборот, срабатывание происходит «слишком рано».
• Визуальные дефекты: трещины корпуса, надрывы изоляции, следы коррозии на контактах разъема, конденсат внутри соединений.
• Проверка мультиметром: отсутствие изменения уровня напряжения на выходном проводе при приближении магнита; обрыв или межвитковое короткое по жиле кабеля.

Рекомендации по уходу и эксплуатации

• Монтируйте датчик для цилиндров с Т‑образным пазом IFM MK5142 строго в паз без перекосов; фиксируйте крепеж с рекомендуемым моментом, обеспечивая стабильное положение относительно хода поршня.
• Обеспечьте правильную укладку кабеля: соблюдайте минимальный радиус изгиба, исключайте натяжение, применяйте разгрузку и защитные гофры в местах возможного перетирания.
• Сегрегируйте линии управления от силовых кабелей; при длинных трассах используйте экранирование и качественное заземление, чтобы снизить влияние помех.
• Поддерживайте герметичность соединений: уплотнение и резьбовая часть разъема M12 должны быть чистыми; затягивайте гайку до рекомендованного момента для сохранения степени защиты.
• Периодически осматривайте датчик и разъем на предмет загрязнений и механических повреждений; очищайте мягкой безворсовой салфеткой с нейтральным средством, избегая агрессивных растворителей, разрушающих PUR-оболочку.
• Проверяйте состояние магнита в поршне цилиндра и правильность его прохождения вдоль чувствительной зоны; при дрейфе точки переключения корректируйте положение датчика в пазу.
• Соблюдайте электрические параметры цепи и номиналы предохранителей; при работах по обслуживанию обесточивайте линию и защищайте от статических разрядов.
• Для оборудования с интенсивной вибрацией применяйте дополнительные фиксаторы кабеля и периодически подтягивайте крепеж.

Применение IFM MK5142 с кат. номером MKT3038BBPKG/G/2,0M/ZH/US обеспечивает надежную фиксацию положения цилиндров в автоматизированных системах. Регулярный контроль состояния монтажа, кабельной разводки и чистоты соединений позволяет существенно продлить срок службы и снизить вероятность отказов в процессе эксплуатации.
