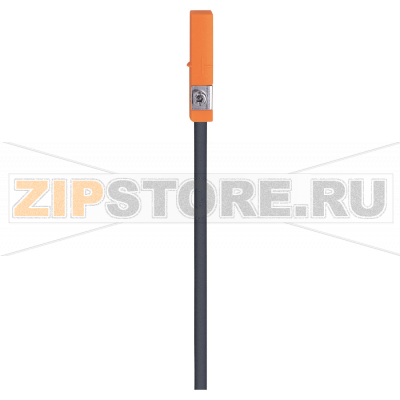

Датчик для цилиндров с Т-образным пазом IFM MK5156

Описание товара

• Датчик цилиндров с элементом AMR
• 25 x 5 x 6,5 mm
• Порог чувствительности: 2 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: да
• Защита от перегрузок по току: да
• NC
• DC PNP
• Кабель: 2 m, PUR (полиуретан)
• Степень защиты: IP65, IP67
• 3-проводный
• Частота переключения: 6000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5156 (каталожный номер MKT3020BAPKG/A/ZH/) предназначен для бесконтактного контроля положения поршня в пневмоцилиндрах с Т‑образным пазом. Устройство фиксируется прямо в пазу корпуса цилиндра и считывает магнитное поле встроенного магнита поршня, обеспечивая точное и повторяемое срабатывание без механического износа. Такой подход упрощает построение систем конечного положения, подсчёта циклов и межоперационной блокировки на производстве.

AMR‑элемент обеспечивает стабильную работу при вибрациях и изменениях температуры, а высокая скорость переключения позволяет использовать датчик в быстродействующих приводах. Исполнение с трёхпроводным PNP‑выходом и «нормально закрытой» логикой облегчает интеграцию с типовыми модулями ввода контроллеров и релейными схемами.

Монтаж осуществляется без дополнительных кронштейнов: сенсор вставляется в Т‑паз, позиция срабатывания настраивается продольным смещением вдоль цилиндра, после чего датчик фиксируется. Гибкий PUR‑кабель устойчив к изгибам и промышленным маслам; при прокладке рекомендуется обеспечить разгрузку натяжения и соблюдать минимальный радиус изгиба, избегая острых кромок и подвижных сочленений без направляющих.

Признаки неисправности

• Отсутствие сигнала при прохождении поршня через настроенную зону или постоянный активный сигнал независимо от положения поршня.
• Нестабильное срабатывание: ложные импульсы, «дрожание» состояния на входе контроллера, различия в точке переключения между циклами.
• Периодическое пропадание сигнала при вибрации или движении кабеля, что указывает на внутренний обрыв или плохой контакт.
• Повышение тока потребления цепи входа или срабатывание защиты по короткому замыканию в системе.

Возможные причины поломок

• Механические повреждения: удар по корпусу, деформация при перетяжке крепежа, защемление в пазу, сверхдопустимый изгиб или натяжение кабеля.
• Электрические факторы: импульсные перенапряжения, ошибочная коммутация, длительные перегрузки по току на выходе, наводки от силовых линий при параллельной прокладке без экранирования.
• Внешняя магнитная интерференция: близкое расположение сильных магнитов, соленоидов, сварочных токов, что вызывает ложные срабатывания.
• Нарушение условий эксплуатации: агрессивные среды, попадание стружки и абразива в зону монтажа, длительная работа при температурных экстремумах.
• Проблемы с объектом контроля: ослабление магнита поршня или его смещение относительно паза цилиндра, из-за чего магнитное поле на датчике недостаточно.

Как проверить работоспособность

• Провести контрольный прогон цилиндра: сигнал должен уверенно переключаться в заданной точке. При необходимости временно сдвинуть датчик для проверки.
• Проверить электрические соединения: целостность кабеля, надёжность клемм, соответствие схемы подключения PNP‑NC входу контроллера.
• Отдельно протестировать выход датчика: измерить изменение состояния сигнального провода относительно питания при поднесении контрольного магнита.
• Исключить внешние помехи: временно отвести силовые кабели, выключить поблизости мощные катушки/магниты и повторить тест.

Рекомендации по уходу и эксплуатации

• Периодически проверять фиксацию датчика в пазу и отсутствие люфта, особенно после сервисных работ на цилиндре.
• Осматривать кабель на предмет трещин, надрывов, следов перетирания; при повреждениях производить замену.
• Поддерживать чистоту зоны монтажа: удалять стружку и загрязнения мягкой щёткой, применять нейтральные моющие средства; избегать направленной струи высокого давления на ввод кабеля.
• Разводить силовые и сигнальные линии, применять отдельные кабель‑каналы либо экранирование при длинных трассах.
• После регулировки фиксировать позицию датчика и отмечать контрольную метку для быстрого восстановления настройки.
• Хранить и эксплуатировать в пределах допустимых условий окружающей среды, не размещать рядом с постоянными магнитами высокой мощности.

IFM MK5156 с номером MKT3020BAPKG/A/ZH/ ориентирован на длительную и надёжную работу в составе пневматических систем. Соблюдение правил монтажа, регулярный осмотр и корректная электрическая интеграция минимизируют риск отказов и обеспечивают стабильный контроль положения поршня на всем жизненном цикле оборудования.
