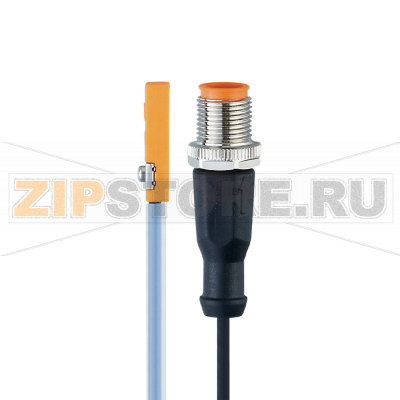

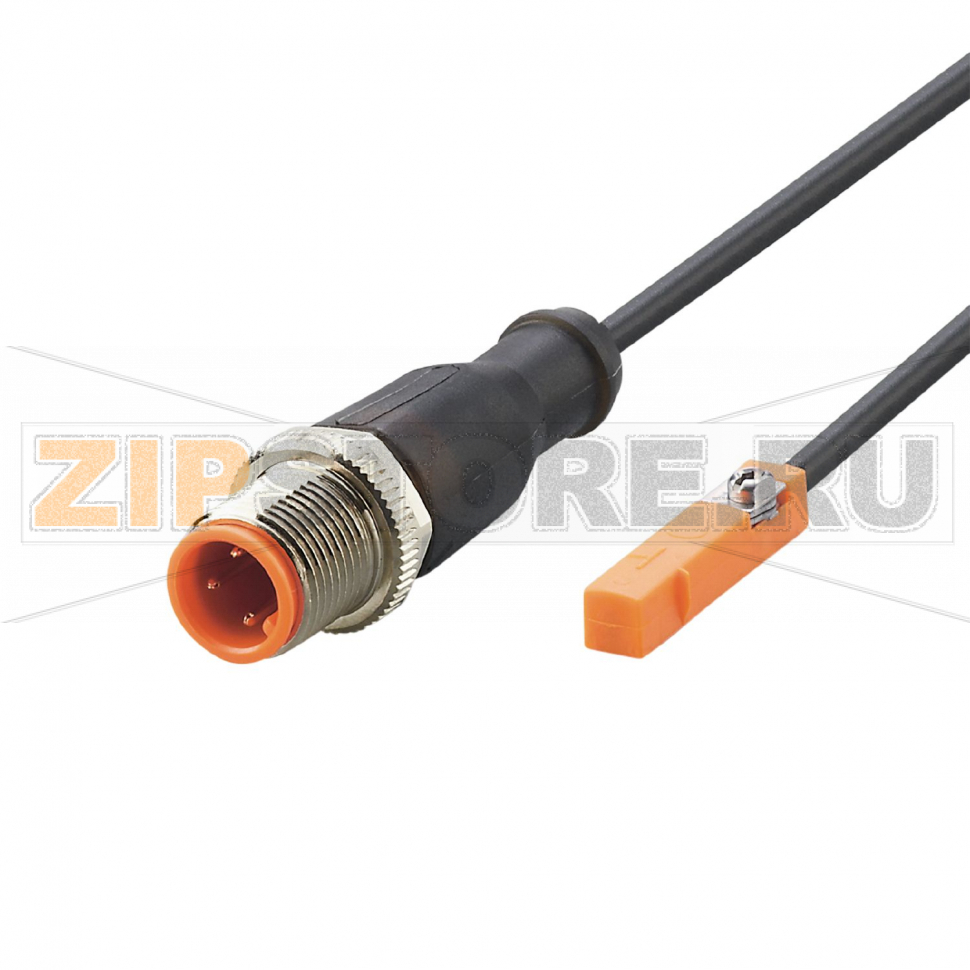

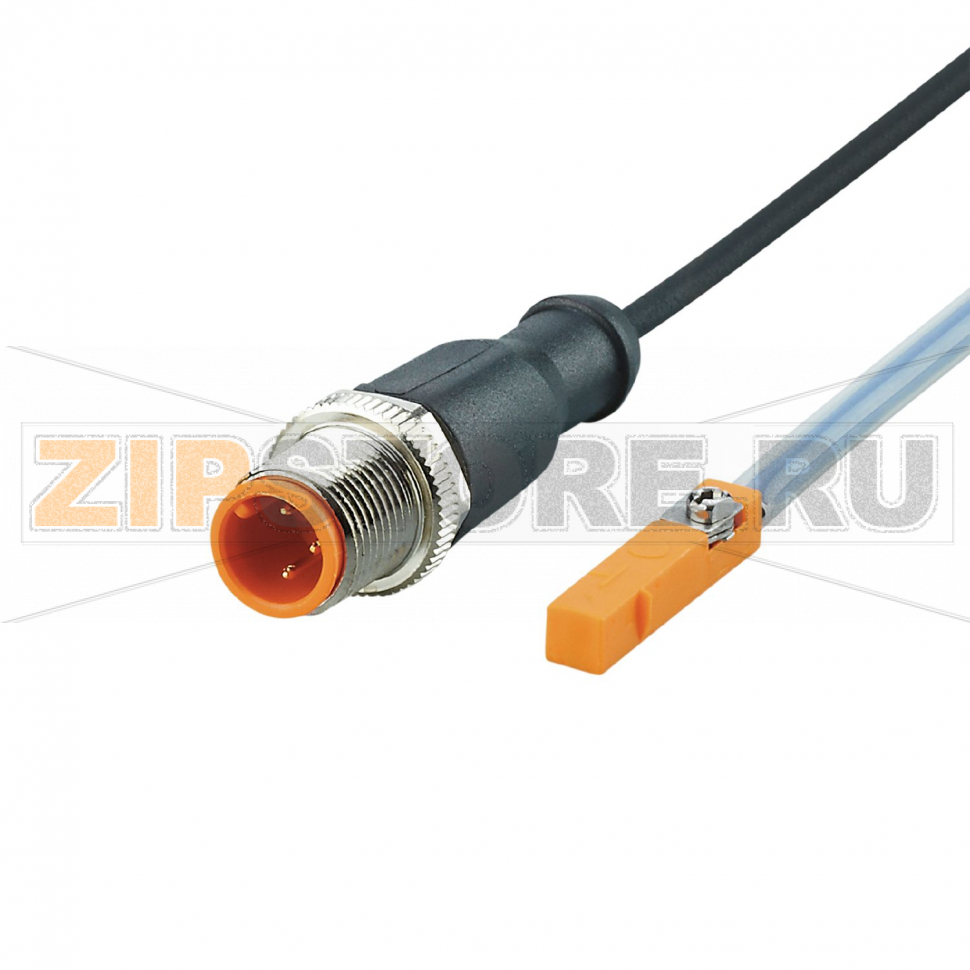

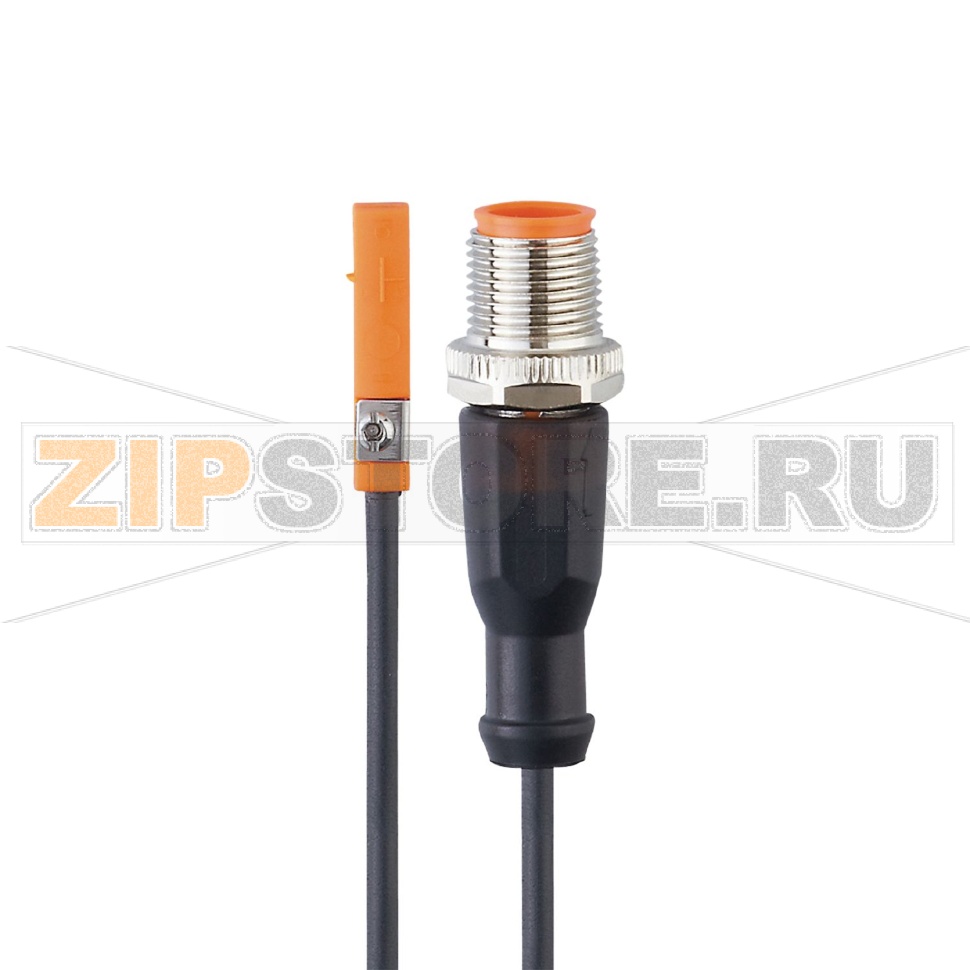

Датчик для цилиндров с Т-образным пазом IFM MK5196

Описание товара

Датчик для цилиндров с Т‑образным пазом IFM MK5196 (каталожный номер MKT3028BBPKG/G/0,3M/ZH/US) предназначен для надёжной фиксации положения поршня в пневмоцилиндрах. Основа чувствительного элемента — GMR, благодаря чему устройство уверенно реагирует на магнит поршня и обеспечивает стабильное срабатывание даже при высокой скорости перемещения. Компактное исполнение подходит для большей части цилиндров с Т‑пазом без дополнительных адаптеров, а интегрированный кабель PUR с разъёмом M12 упрощает быструю установку и сервис.

Применение и принцип работы

Датчик IFM MK5196 фиксирует достижение поршнем заданной точки хода и формирует дискретный сигнал для системы управления. Такое решение востребовано на упаковочных линиях, в сборочных операциях, на транспортёрах и в системах позиционирования, где важно корректно отслеживать концевые и промежуточные положения. Высокая частота переключения поддерживает работу с быстрыми цилиндрами без пропусков импульсов.

Монтаж и подключение

Установка выполняется непосредственно в Т‑образный паз цилиндра: датчик вводится в паз, позиционируется по зоне срабатывания и фиксируется штатным винтом. Подключение — по стандартной трёхпроводной схеме PNP/NO к входу контроллера или модуля дискретных сигналов. Для корректной работы рекомендуется аккуратно уложить кабель с соблюдением допустимого радиуса изгиба и разгрузки от натяжения, а также исключить совместную прокладку с силовыми линиями без экранирования.

Типичные причины отказов

• Механические повреждения кабеля: перегибы ниже допустимого радиуса, натяжение, перетирание в подвижных трассах.
• Ошибки подключения: перепутанные проводники, подключение к несоответствующему типу входа, перенапряжение.
• Внешние воздействия: агрессивные среды, абразив, капли расплава, вибрации, ударные нагрузки.
• Сильные паразитные магнитные поля рядом с датчиком, экранирующие элементы или ослабленный магнит поршня.
• Нарушение герметичности в месте ввода кабеля или разъёма при мойке/поливе под давлением.
• Перегрев от близких источников тепла или длительная работа за пределами условий окружающей среды.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания/срабатывания при подаче напряжения и перемещении поршня.
• Постоянное «включенное» или «выключенное» состояние выхода вне зависимости от положения поршня.
• Нестабильные срабатывания: дребезг, ложные сигналы, зависимость от вибрации или касания кабеля.
• Не соответствует логика выхода: PNP/NO не выдает высокий уровень при проходе магнита.
• Аномалии по электрическим замерам: короткое замыкание между проводами, отсутствие питания на выходе при наличии входного напряжения.

Базовая диагностика включает проверку питания на клеммах, целостности кабеля и корректности распиновки разъёма M12, тестирование реакции датчика перемещением поршня вручную и контроль уровня сигнала на входе контроллера.

Рекомендации по уходу и профилактике

• Периодически проверять фиксацию в пазу и состояние крепёжного винта; при необходимости подтягивать с рекомендованным моментом.
• Осматривать кабель на предмет трещин, перегибов и износа; использовать защитные гофры и кабель‑каналы в подвижных узлах.
• Разносить сигнальные и силовые линии, применять ферриты/экранирование в зонах помех.
• Держать разъёмы в чистоте, уплотнения — целыми; при мойке избегать прямой струи высокого давления на ввод кабеля и место монтажа.
• Соблюдать радиус изгиба для PUR‑кабеля и разгрузку от натяжения на переходах и при подвижной укладке.
• Регулярно проводить функциональную проверку: оценка индикации и устойчивости срабатывания на рабочей скорости цилиндра.
• При замене использовать оригинальные или эквивалентные по принципу действия цилиндровые датчики для Т‑паза и сохранять схему подключения PNP/NO.

IFM MK5196 с кодом MKT3028BBPKG/G/0,3M/ZH/US сочетает устойчивое магнитное распознавание, защиту от типичных электрических аварийных режимов и надёжную механическую посадку в Т‑паз. При корректном монтаже, аккуратной укладке кабеля и регулярной профилактике датчик обеспечивает длительную и предсказуемую работу в пневматических системах автоматизации.
