Датчик для цилиндров с Т-образным пазом IFM MK5209

Описание товара

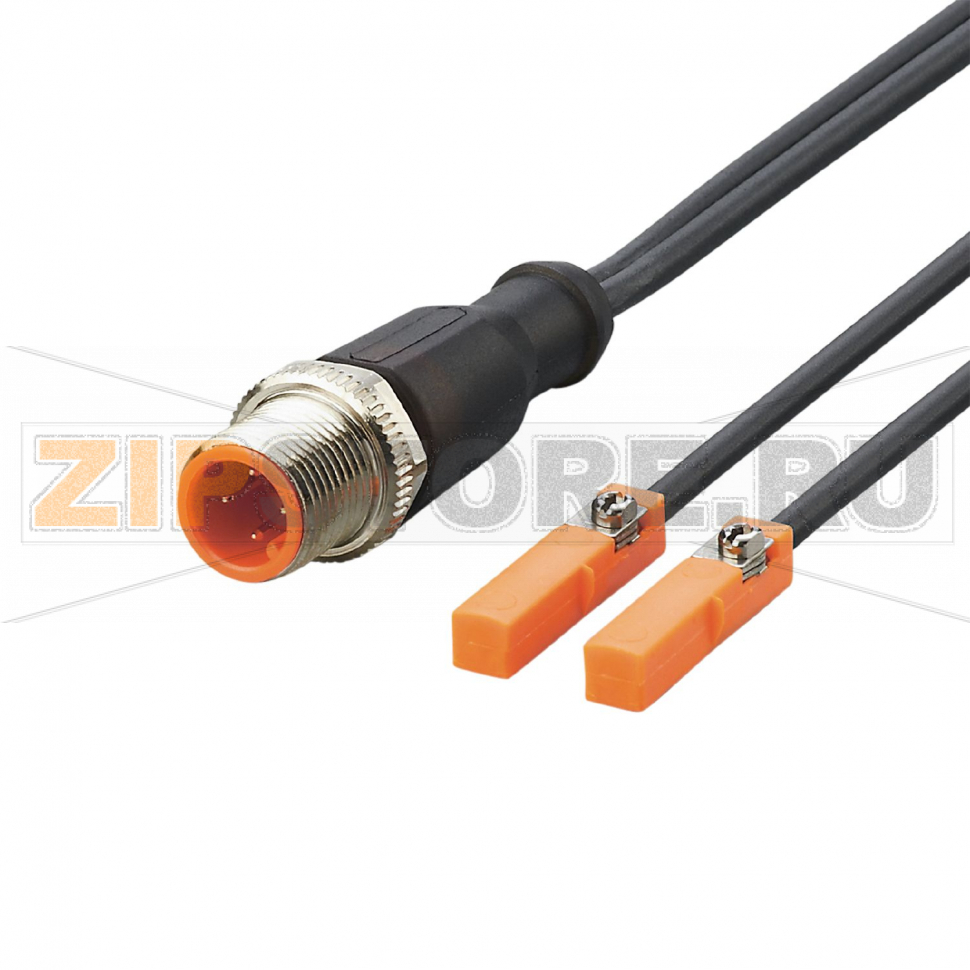

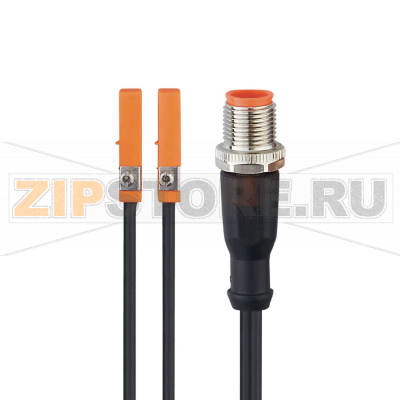

IFM MK5209 (MKT3020BBPOG/A/0,3M/ZH/US/2X) — компактный магнитный датчик положения поршня для пневмоцилиндров с Т‑образным пазом. Основанный на элементе AMR, он стабильно фиксирует магнитное поле поршня и обеспечивает четкие сигналы положения даже при высоких скоростях перемещения. Форм‑фактор рассчитан на быструю установку непосредственно в паз цилиндра без дополнительных адаптеров.

Область применения — контроль конечных положений, позиционирование и логические межблокировки в упаковочных линиях, сборочных конвейерах, производстве мебели, пищевой промышленности и робототехнике. Два независимых нормально открытых выхода позволяют организовать, например, контроль двух позиций или раздельный вывод сигнала на ПЛК и индикацию/счетчик.

Монтаж выполняется в Т‑паз с фиксацией винтом; рекомендуется предварительно определить оптимальную точку срабатывания вдоль хода поршня и пометить положение для повторяемости при сервисе. Пигтейл‑кабель с последующим подсоединением через M12 упрощает замену без перешивки шкафа.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня через ранее обученную точку.
• Нестабильная работа: ложные срабатывания, дребезг, “залипание” в состоянии ВКЛ/ВЫКЛ.
• Срабатывает только при сильном смещении датчика в пазе, которого раньше не требовалось.
• Периодические обрывы сигнала на высоких скоростях хода.
• Индикация (если используется) не соответствует логике ПЛК, либо контроллер фиксирует ошибку входа.

Быстрая проверка: убедиться в наличии питания, прозвонить целостность кабеля, проверить правильность распиновки PNP‑входов ПЛК, поднести известный постоянный магнит для тестового срабатывания. Если реакции нет — вероятна неисправность. Также убедитесь, что в цилиндре не ослаб магнит поршня.

Распространенные причины поломок

• Неверное подключение: переполюсовка, короткое замыкание или перегрузка по току (защит нет).
• Механические повреждения кабеля и разъема, перегиб ниже минимального радиуса, натяжение без разгрузки.
• Попадание влаги и загрязнений при нарушенной герметичности уплотнений или разъемного соединения.
• Сильные внешние магнитные поля (сварка, мощные электроприводы), намагничивание корпуса оборудования.
• Смещение датчика в пазе из‑за вибрации, неправильный момент затяжки крепежа.
• Износ/размагничивание магнита поршня, неправильная сборка цилиндра после ремонта.

Рекомендации по уходу и эксплуатации

• Точно соблюдать распиновку и параметры питания; предусмотреть внешнюю защиту по току и предохранители.
• Прокладывать кабель с запасом по длине и обязательной разгрузкой натяжения; выдерживать рекомендуемый радиус изгиба.
• Поддерживать чистоту паза цилиндра; периодически проверять момент затяжки фиксатора и отсутствие смещения.
• Защищать место разъемного соединения от влаги и охлаждающих жидкостей; использовать соответствующие уплотнительные колпачки.
• Избегать близкого расположения к источникам сильных магнитных и электромагнитных помех; при необходимости применять экранирование и ферритовые кольца.
• Регламентно проверять функционал: имитация хода поршня, контроль логики в ПЛК, визуальный осмотр на надрезы и трещины.
• При замене фиксировать исходное положение датчика меткой на корпусе цилиндра для быстрой повторной настройки.

IFM MK5209 в исполнении MKT3020BBPOG/A/0,3M/ZH/US/2X ориентирован на надежную фиксацию положения поршня и высокую повторяемость срабатывания. Соблюдение корректного подключения, аккуратная прокладка кабеля и регулярная профилактика заметно увеличивают срок службы и снижают риск внеплановых остановок.
