Датчик для цилиндров с Т-образным пазом IFM MK5240

Описание товара

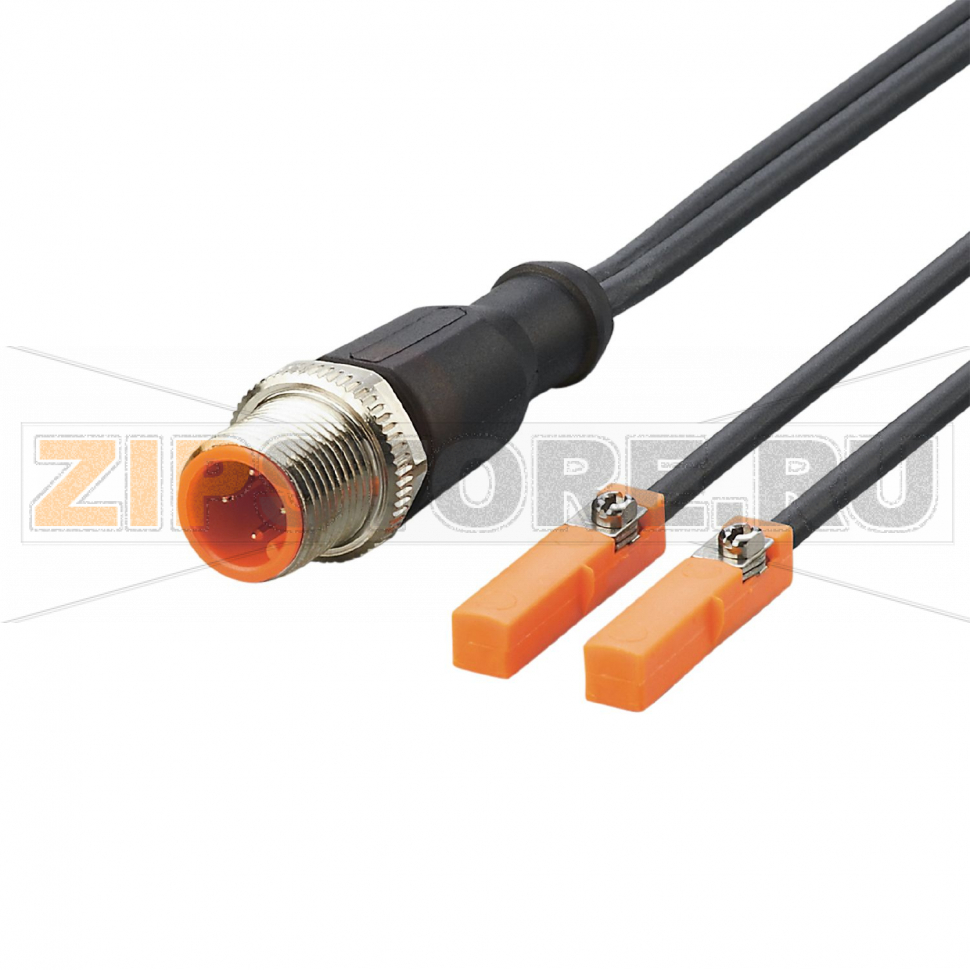

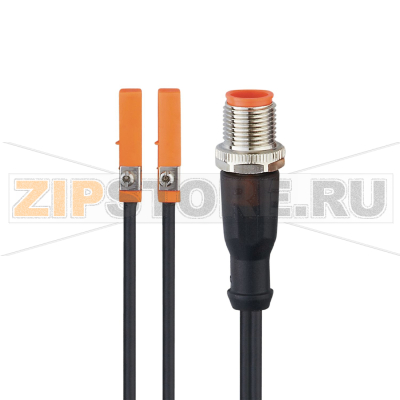

Датчик для цилиндров с Т-образным пазом IFM MK5240 (каталожный номер MKT3028BBPKG/G/WFI/0,3M/ZH/US/2X) предназначен для надежного контроля положения поршня в пневмоцилиндрах с магнитом. Компактный корпус адаптирован под Т-образный паз и обеспечивает быструю установку без доработок цилиндра. Элемент GMR обеспечивает стабильное срабатывание на магнитное поле поршня и устойчивость к вибрациям и механическим воздействиям, типичным для промышленной среды. Датчик удобно интегрировать в системы управления на базе ПЛК.

Установка выполняется непосредственно в Т-образный паз цилиндра с фиксацией винтом. Рекомендуется предварительно очистить паз от загрязнений и аккуратно проложить кабель с разъемом M12, исключив натяжение и острые перегибы. Точная настройка точки срабатывания осуществляется путем небольшого перемещения датчика вдоль паза до получения стабильного сигнала в требуемом положении поршня. После фиксации следует проверить повторяемость срабатывания на нескольких ходах цилиндра.

Как понять, что запчасть вышла из строя

• Отсутствие сигнала на входе контроллера при прохождении поршня мимо зоны срабатывания.
• Нестабильная индикация состояния входа ПЛК: ложные срабатывания или дребезг сигнала.
• Срабатывание только при сильном механическом нажатии/смещении датчика в пазе.
• Периодические обрывы связи при движении кабеля или при вибрации оборудования.
• Нагрев корпуса, следы оплавления, запах перегрева в районе кабельного ввода или разъема.
• Следы коррозии/влаги в зоне разъема M12, почернение контактов.
• Нарушение изоляции кабеля, трещины или переломы оболочки.
• Систематическое срабатывание не в той точке хода поршня, что было настроено.

Типичные причины отказов

• Механические повреждения при монтаже: перетяжка крепежа, перекос в пазе, ударные нагрузки.
• Повреждение кабеля из-за чрезмерного изгиба или отсутствия разгрузки натяжения.
• Некорректное подключение по питанию/сигналу; длительная работа при неподходящем напряжении.
• Попадание влаги и химических реагентов в разъем при нарушенной герметизации.
• Сильные электромагнитные помехи, прокладка сигнальных линий рядом с силовыми кабелями.
• Смещение датчика в пазе из-за вибрации при недостаточной фиксации.
• Эксплуатация вне допустимого температурного диапазона или в средах, агрессивных для полиуретановой оболочки.
• Недостаточная магнитная сила поршня цилиндра, несовместимость магнита с принципом GMR.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте надежность крепления датчика в пазе и отсутствие люфта.
• Очищайте паз цилиндра и область вокруг датчика от пыли, стружки и конденсата мягкой щеткой и сухой салфеткой.
• Контролируйте состояние кабеля: исключите заломы, перетирание об острые кромки, обеспечьте правильную укладку.
• Проверяйте герметичность и чистоту контактов разъема M12; при необходимости используйте защитные колпачки.
• Разносите сигнальные цепи от силовых, применяйте экранирование и правильное заземление шкафов управления.
• После сервисных работ на пневмосистеме повторно проверьте точку срабатывания по всей длине хода поршня.
• Соблюдайте рекомендации по питанию и типу входа ПЛК (PNP, нормально-открытый), используйте качественные блоки питания.
• При мойке оборудования исключайте прямую подачу струи под давлением на зону разъема и кабельные вводы.
• Храните и транспортируйте датчик с минимальными изгибами кабеля, без стяжки «в натяг».
• В случае замены на IFM MK5240 с другим типом датчика (например, геркон) проверьте логику входов контроллера и совместимость по сигналу.

Датчик IFM MK5240 и исполнение MKT3028BBPKG/G/WFI/0,3M/ZH/US/2X подходят для большинства пневмоцилиндров с Т-образным пазом. Перед установкой на цилиндры других типов используйте соответствующие адаптеры и проверяйте совместимость по пазу и магниту поршня. Корректный монтаж, аккуратная прокладка кабеля и периодическая профилактика обеспечат длительную и стабильную работу датчика в составе вашей автоматики.
