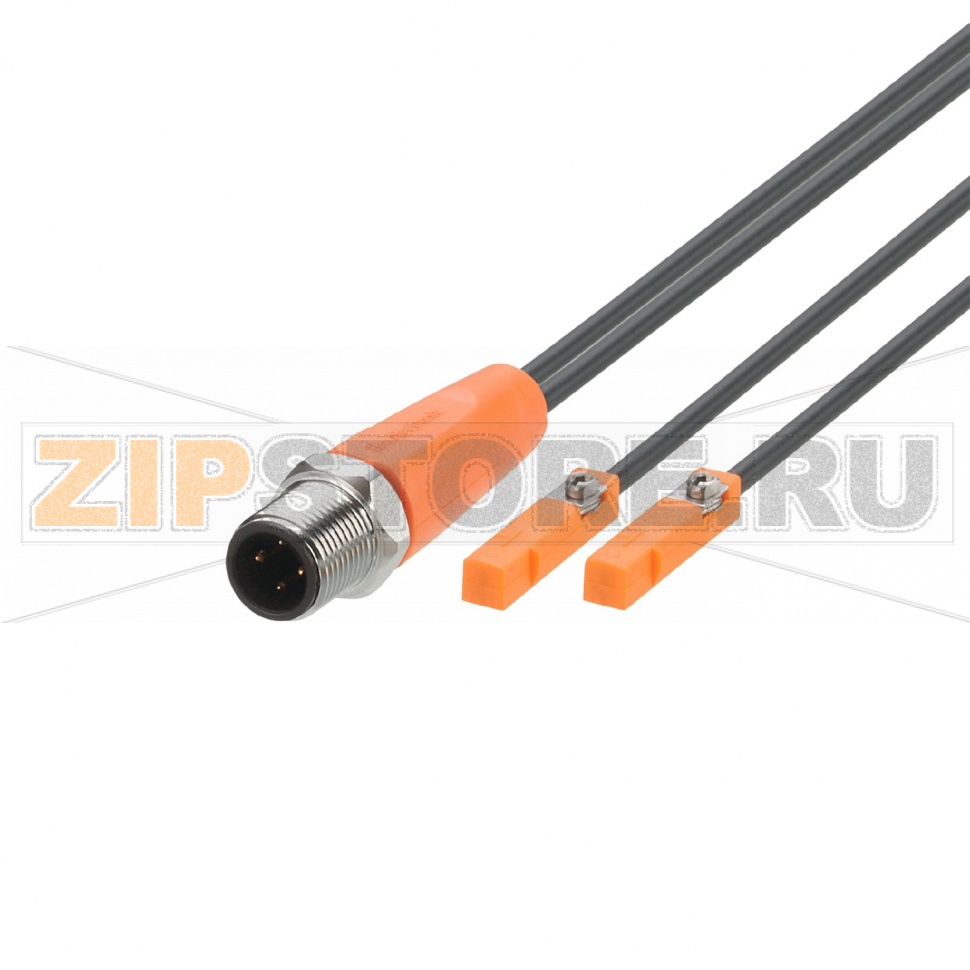

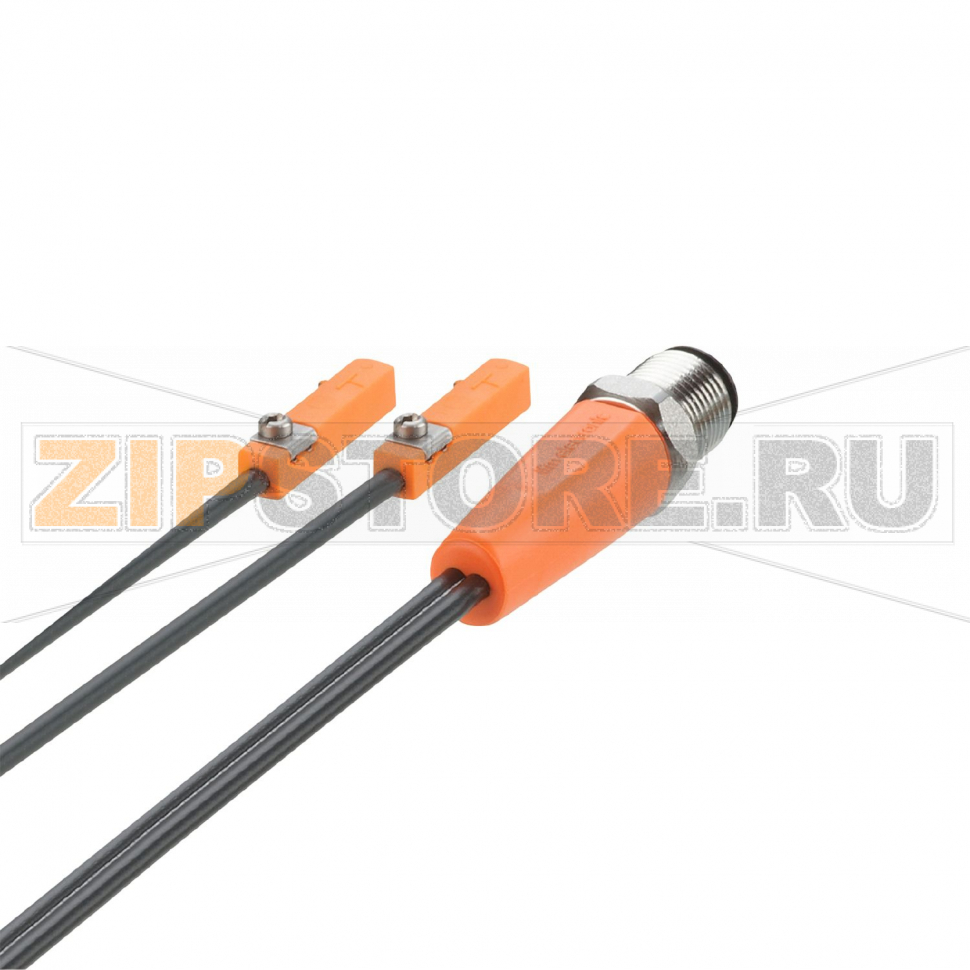

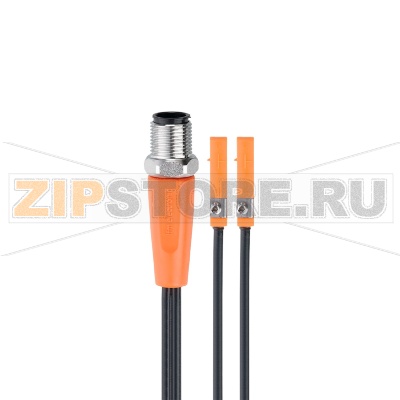

Датчик для цилиндров с Т-образным пазом IFM MK5251

Описание товара

• Датчик цилиндров с элементом GMR
• 25 x 5 x 6,5 mm
• Порог чувствительности 2,8 mT
• Защита от переполюсовки да
• Защита от короткого замыкания да
• Защита от перегрузок по току да
• 2 x норм. открытых комм. выхода
• DC PNP
• 0,3 m PVC (поливинилхлорид)-Кабель
• M12 Разъем
• IP 65
• IP 67
• IP 69K
• 3-проводный
• Частота переключения 6000 Hz

IFM MK5251 предназначен для контроля положения поршня в пневмоцилиндрах с Т-образным пазом. Датчик считывает магнитное поле встроенного в поршень магнита и передает четкий дискретный сигнал в систему управления. Модель с каталожным номером MKT3028BBPKG/G/0,3M/-H/US/2X ориентирована на стабильную работу в промышленной среде и обеспечивает точное определение положения на высоких скоростях перемещения.

Монтаж выполняется напрямую в Т-паз цилиндра без дополнительных переходников. Низкий профиль и надежная фиксация позволяют размещать датчик в зонах с ограниченным пространством и минимизировать риск механических воздействий. Наличие кабельного вывода с коротким отрезком и стандартным разъемом упрощает компоновку шкафов и подключение к ПЛК. Два нормально открытых канала дают возможность раздельного контроля двух положений или организации резервирования входов без увеличения числа датчиков.

IFM MK5251 и код MKT3028BBPKG/G/0,3M/-H/US/2X применяют на узлах упаковочных линий, сборочных станциях, в робототехнике, транспортерах и пищевой промышленности, где требуется надежное позиционирование поршня. Конструктивная стойкость к воздействию влаги, моющих средств и вибраций ориентирована на длительный ресурс при регулярной санобработке и циклических нагрузках.

Причины поломок:

• Механическое повреждение корпуса или кабеля при неправильной укладке, ударных нагрузках, зажиме в подвижных узлах.
• Ошибки подключения, скачки напряжения, наводки от силового оборудования и плохой контакт в разъеме.
• Воздействие агрессивных сред и неподходящих чистящих средств, разрушающих оболочку кабеля и уплотнения.
• Избыточная вибрация и ослабление крепежа, смещение датчика в пазу.
• Нарушение магнитной цепи: ослабление магнита поршня, чрезмерный зазор или экранирующие металлические включения.
• Усталостный излом жил из-за частых перегибов без разгрузки натяжения.

Как понять, что запчасть вышла из строя:

• Отсутствие переключения на входе ПЛК при перемещении поршня или сигнал появляется только в одном положении.
• Нестабильные, «дребезжащие» срабатывания, ложные срабатывания без движения цилиндра.
• Оба выхода постоянно в одном состоянии (постоянно включены или выключены) независимо от хода поршня.
• Отсутствует индикация на корпусе (если предусмотрена), видимые повреждения кабеля, надломы у ввода, следы влаги/коррозии.
• Падение напряжения на выходе при измерении мультиметром, перегрев или срабатывание защиты на модуле входов.

Рекомендации по уходу и эксплуатации:

• Монтировать IFM MK5251 строго в Т-паз, соблюдать рекомендованную ориентацию по отношению к магниту поршня, использовать штатный крепеж и момент затяжки.
• Организовать разгрузку натяжения кабеля, избегать острых перегибов и трения о подвижные элементы; фиксировать трассу кабеля клипсами.
• Регулярно осматривать крепление, разъем и оболочку кабеля; очищать паз цилиндра от стружки, пыли и конденсата.
• Применять совместимые моющие средства и умеренное давление струи; после мойки проверять работоспособность по контрольному циклу.
• Избегать близкого расположения сильных постоянных магнитов и источников электромагнитных помех; при необходимости использовать экранирование и раздельную прокладку силовых и сигнальных линий.
• При подключении MKT3028BBPKG/G/0,3M/-H/US/2X контролировать полярность и качество контакта в M12, исключать попадание влаги на контакты перед соединением.
• Периодически проводить функциональные проверки в крайних положениях хода, фиксировать результаты в регламенте ТО.

При замене рекомендуется использовать тот же артикул IFM MK5251 (MKT3028BBPKG/G/0,3M/-H/US/2X) для сохранения логики сигналов и совместимости с существующей схемой. Корректный монтаж и профилактика позволяют существенно увеличить срок службы и снизить неплановые простои оборудования.
