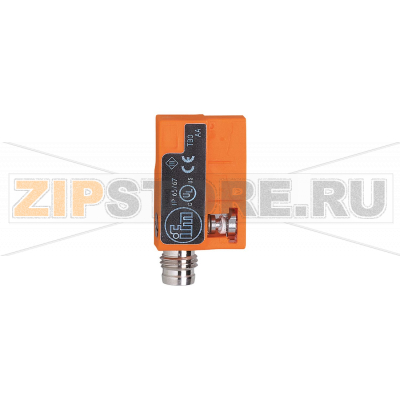

Датчик для цилиндров с Т-образным пазом IFM MK5900

Описание товара

• Датчик цилиндров с элементом AMR
• 27,5 x 18 x 15,5 mm
• Порог чувствительности 2 mT
• Защита от переполюсовки да
• Защита от короткого замыкания да
• Защита от перегрузок по току да
• NO
• DC PNP
• M8 Разъем
• IP 65
• IP 67
• 3-проводный
• Частота переключения 6000 Hz

Датчик для цилиндров с Т-образным пазом IFM MK5900 (каталожный номер MKI3020-BPKG/A/AS) предназначен для надежного контроля положения поршня в пневмоцилиндрах с Т-слотом. Основанный на AMR-технологии, он устойчив к вибрациям и паразитным полям, не содержит механических контактов и обеспечивает долгий срок службы по сравнению с классическими герконовыми решениями. Компактная форма облегчает монтаж в паз без дополнительных адаптеров, а стандартный разъем M8 ускоряет подключение и обслуживание.

Принцип работы основывается на детектировании встроенного в поршень магнита: при прохождении рядом с активной зоной датчик фиксирует положение и выдает сигнал на систему управления. IFM MK5900 часто применяют для конечных положений, промежуточной фиксации хода и синхронизации операций в сборочных линиях, упаковке, дерево- и металлообработке. Встроенные защиты упрощают внедрение и минимизируют риски при эксплуатации.

Причины поломок

• Неправильная прокладка или натяжение кабеля/разъема, ведущие к надлому жил или повреждению контактов.
• Длительное воздействие брызг, охлаждающих жидкостей или пыли при нарушении герметичности соединения M8.
• Ошибки подключения: постоянное перенапряжение, переполюсовка, короткие замыкания нагрузки (защиты снижают риск, но не всегда предотвращают повреждение при грубых нарушениях).
• Сильные внешние магнитные поля или использование нештатных магнитов в цилиндре, вызывающие ложные срабатывания или насыщение чувствительного элемента.
• Механические воздействия: удар, чрезмерное усилие при затяжке, вибрации без должной фиксации кабеля.
• Повышенная температура среды сверх допустимой для уплотнений и электроники.

Как понять, что запчасть вышла из строя

• Поршень проходит рабочую зону, а индикация на корпусе не меняется, сигнал на контроллер не поступает.
• Нестабильная работа: самопроизвольные переключения без движения поршня либо «дрожание» сигнала.
• Срабатывание только в определенном положении, которое не соответствует фактическому ходу цилиндра.
• Отсутствие реакции на внешний тестовый магнит при наличии питания.
• Аномалии по питанию/выходу: падение напряжения, перегрев, срабатывание защиты в цепи нагрузки.

Рекомендации по уходу и эксплуатации

• Монтируйте датчик для цилиндров IFM MK5900 строго в Т-паз, без перекоса; фиксируйте штатным винтом с рекомендованным моментом.
• Располагая несколько датчиков рядом, выдерживайте минимальные расстояния, чтобы исключить взаимное влияние.
• Используйте качественные ответные разъемы M8 с соответствующей степенью защиты; следите за целостностью уплотнительных колец.
• Обеспечьте разгрузку кабеля: избегайте чрезмерного изгиба у разъема, вибронагрузок и натяжения.
• Периодически очищайте корпус и паз от пыли, стружки и смазок мягкими, неагрессивными средствами; не допускайте попадания растворителей на уплотнения.
• Прокладывайте сигнальные линии вдали от силовых кабелей, применяйте экранирование и защиту от перенапряжений при наличии пусковых помех.
• При настройке положения используйте плавную подстройку вдоль паза: добейтесь уверенного срабатывания по всей зоне требуемого положения поршня.
• В регламент обслуживания включите визуальный осмотр индикации, состояния кабельной арматуры и проверку корректности переключения по контрольному циклу.

IFM MK5900 MKI3020-BPKG/A/AS сочетает устойчивость к помехам, высокую частоту переключения и удобство монтажа. При соблюдении требований к прокладке кабеля, герметизации разъемов и периодической профилактике устройство стабильно обеспечивает точную фиксацию положений цилиндра и долговременную работу без незапланированных простоев.
