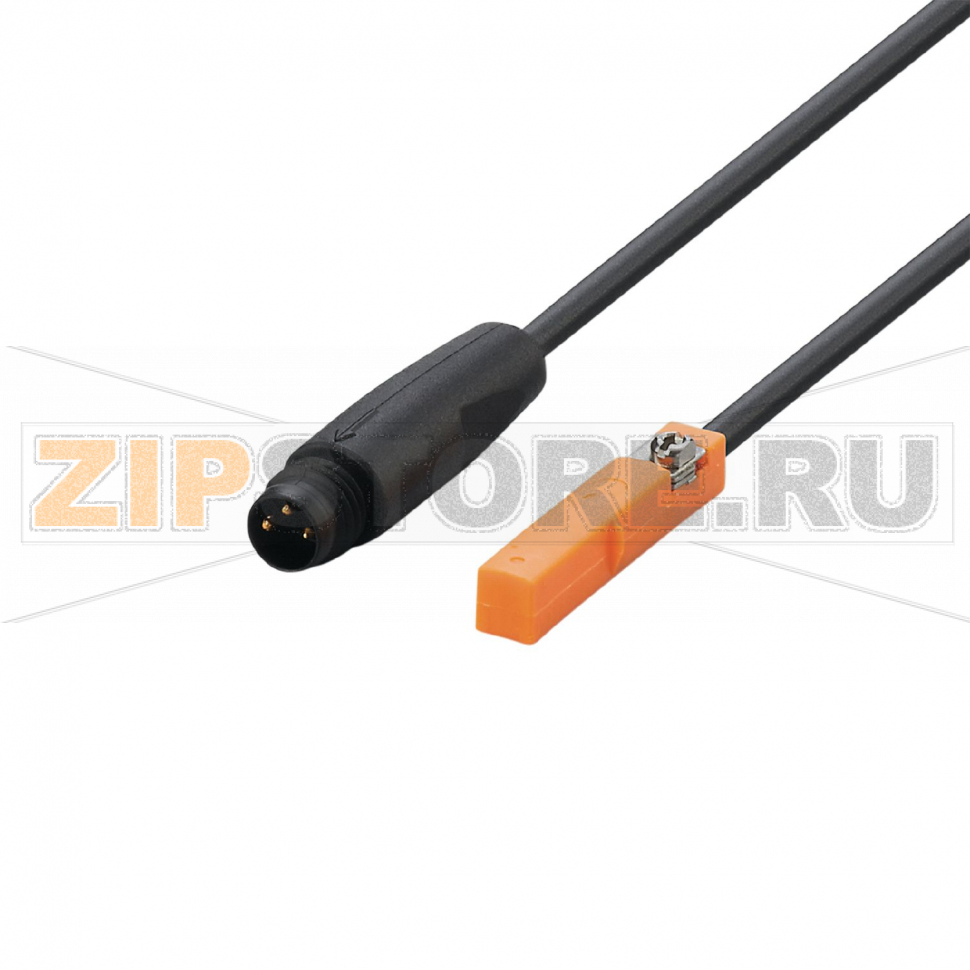

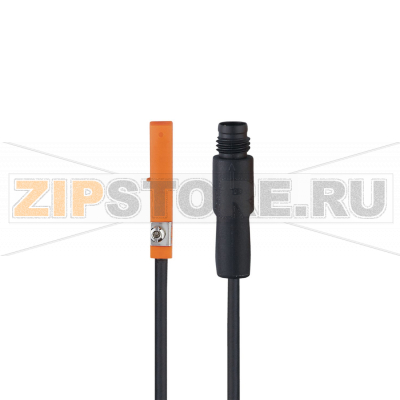

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0113

Описание товара

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0113 (каталожный номер MRT2038BAKOA/R/0,3M/ZH/AS) предназначен для надежной фиксации положения поршня пневмоцилиндров. Он устанавливается непосредственно в Т-образный паз корпуса цилиндра и реагирует на встроенный магнит поршня, обеспечивая стабильный дискретный сигнал о достижении заданной точки. Конструкция и материалы ориентированы на длительную эксплуатацию в промышленной среде, при этом монтаж занимает минимум времени и не требует доработки оборудования.

Решение подходит для линий упаковки, сборки, транспортировки и других задач, где важно контролировать крайние и промежуточные положения. Двухпроводное подключение упрощает интеграцию в существующие схемы управления, а унификация по типу входов позволяет использовать датчик IFM MR0113 как с релейными, так и с электронными входами контроллеров. Компактный корпус не мешает перемещению кареток и принадлежностей на цилиндре, а вывод через разъем сокращает время обслуживания.

Монтаж и настройка

Для установки вставьте корпус в Т-образный паз и зафиксируйте штатным винтом без избыточного усилия. Перемещая датчик вдоль паза, задайте точку срабатывания, затем надежно затяните крепление и обеспечьте разгрузку кабеля. Важно учитывать ориентацию магнита в поршне конкретного цилиндра, чтобы исключить смещение точки переключения. После подключения проверьте корректность работы на реальном ходе цилиндра.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня: вход контроллера всегда «0» или всегда «1».
• Ложные срабатывания без движения цилиндра, особенно рядом с источниками сильных магнитных полей.
• Нестабильное, дребезжащее поведение сигнала при вибрациях или на определенных участках хода.
• Аномальная электрическая картина: повышенное переходное сопротивление контакта, заметное падение напряжения на входе.
• Механические признаки: повреждение корпуса, следы перегиба или надлома кабеля, коррозия на контактной группе разъема M8.

Быстрая проверка: отключите датчик IFM MR0113, поднесите контрольный магнит и измерьте мультиметром состояние контакта. При неисправности контакт может оставаться постоянно замкнутым или постоянно разомкнутым.

Причины поломок

• Электрические перегрузки: подключение на токи выше допустимых, отсутствие демпфирующих цепей на катушках реле и клапанов, импульсные перенапряжения.
• Механические воздействия: ударные нагрузки по корпусу цилиндра, чрезмерный момент затяжки крепежа, постоянная вибрация без должной фиксации.
• Нарушение герметичности: попадание влаги и загрязнений при повреждении изоляции кабеля или разъема.
• Внешние магнитные поля: близость сильных магнитов, сварочных кабелей, соленоидов без экранирования.
• Износ и усталость материалов: многократные гибы короткого участка кабеля, натяжение без фиксации, старение оболочки под действием химикатов.
• Ошибки монтажа: неправильная ориентация относительно магнита поршня, установка на загрязненную поверхность паза, перетяжка крепежа.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте надежность крепления в пазу и корректность точки переключения по всей длине хода.
• Обеспечьте разгрузку кабеля и избегайте его перегибов на малом радиусе; проводите визуальный осмотр на предмет надрезов и заломов.
• Разъем M8 держите в чистоте и сухости; применяйте уплотнительные элементы и затяжку по рекомендации производителя.
• При коммутации катушек используйте цепи подавления перенапряжений (RC-снабберы, диоды или варисторы в зависимости от нагрузки).
• Разводите силовые и сигнальные линии, минимизируйте влияние внешних магнитных и электромагнитных полей.
• Содержите Т-образный паз в чистоте: удаляйте стружку, пыль и конденсат, которые могут смещать положение датчика.
• После ремонта цилиндра или его замены повторно настройте точку срабатывания датчика MRT2038BAKOA/R/0,3M/ZH/AS.

Корректный монтаж и соблюдение электрических ограничений продлевают срок службы датчика для цилиндров с Т-образным пазом IFM MR0113 и обеспечивают устойчивый контроль положения поршня в широком диапазоне задач автоматизации.
