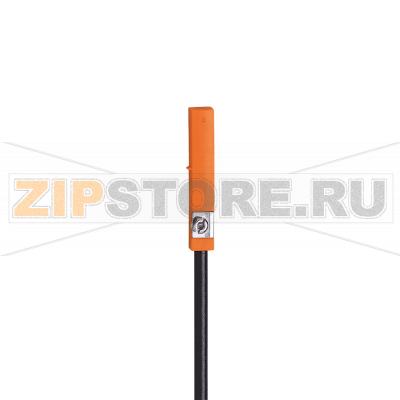

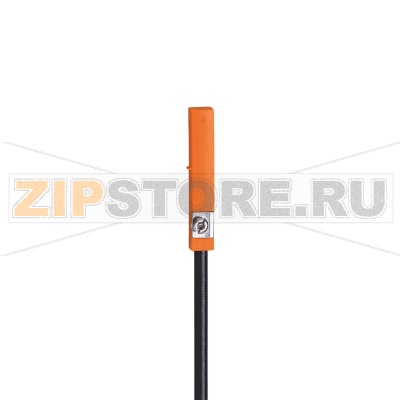

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0117

Описание товара

• Датчики с язычковым контактом для цилиндров
• 30,5 x 5 x 6,5 mm
• Порог чувствительности 2,1 mT
• Защита от переполюсовки: да
• Защита от короткого замыкания: нет
• Защита от перегрузок по току: нет
• Выход: NO
• AC/DC PNP/NPN
• Кабель: 6 m PUR (полиуретан)
• IP65, IP67
• 2-проводный
• Частота переключения: 1000 Hz AC / 1000 Hz DC

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0117 (каталожный номер MRT2021BAKOA/R/6,0M/ZH) предназначен для надежной фиксации положения поршня в пневмоцилиндрах с магнитным поршнем. Установка в Т-паз не требует дополнительного крепежа и позволяет точно выставить точку срабатывания вдоль хода. Неразъемный кабель из PUR длиной 6 м обеспечивает устойчивость к маслам и изгибам, что важно для динамичных участков машин и конвейеров.

Назначение и монтаж

IFM MR0117 применяется в сборочных линиях, упаковочном оборудовании, системах транспортировки и позиционирования. Монтаж выполняется вставкой датчика в Т-паз цилиндра с последующей фиксацией и тонкой регулировкой по месту, чтобы обеспечить стабильное срабатывание на требуемом участке хода поршня. Рекомендуется предусмотреть разгрузку натяжения кабеля и прокладывать его вдали от острых кромок и движущихся частей.

Причины поломок

• Механические повреждения кабеля: перегибы ниже допустимого радиуса, защемление, истирание, надрезы.
• Электрические перегрузки: коммутация индуктивных нагрузок без демпфирования, броски напряжения, неверная схема включения.
• Сваривание или залипание язычковых контактов при пусковых токах и высоких токовых импульсах.
• Воздействие сильных внешних магнитных полей, ударные нагрузки и вибрации (риск повреждения стеклянной колбы контакта).
• Нарушение герметичности и попадание влаги/агрессивных сред при повреждении оболочки или ввода кабеля.
• Неправильный монтаж в паз, чрезмерная затяжка крепления и деформация корпуса.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня с магнитом или при поднесении постоянного магнита к датчику.
• Постоянное «включено» или «выключено» без реакции на движение цилиндра.
• Ложные срабатывания на вибрацию или соседние магнитные поля.
• Нестабильное поведение цепи управления: дрожание сигнала, срабатывание защиты источника питания.
• Аномальный нагрев в месте подключения, следы коррозии или влаги на концах кабеля.

Проверка и диагностика

• Проведите визуальный осмотр: целостность кабеля, изоляции, места ввода в датчик и шкаф.
• Разомкните цепь и проверьте омметром: при поднесении магнита состояние контакта должно изменяться.
• Исключите перегрузку по току и неправильное подключение, установите демпфирующие элементы для индуктивных катушек (RC-цепь, диод — по типу нагрузки).
• Сравните работу с заведомо исправным датчиком на том же цилиндре.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте фиксацию датчика в пазу и точку срабатывания; очищайте паз от стружки и загрязнений.
• Обеспечьте разгрузку натяжения и соблюдайте минимальный радиус изгиба кабеля; прокладывайте кабель в защитных каналах.
• Разводите линии датчика вдали от силовых кабелей и источников помех; для катушек клапанов применяйте подавление перенапряжений.
• Используйте совместимые моющие средства; избегайте прямого воздействия струй высокого давления на зону ввода кабеля.
• Не располагайте датчик рядом с мощными магнитами, сварочным оборудованием и местами с ударными нагрузками.

IFM MR0117 с номером MRT2021BAKOA/R/6,0M/ZH — практичное решение для быстрого и точного контроля положения поршня в цилиндрах с Т-пазом. Соблюдение правильного монтажа, защиты кабеля и рекомендаций по эксплуатации обеспечивает длительную и стабильную работу датчика без ложных срабатываний и простоев оборудования.
