Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0121

Описание товара

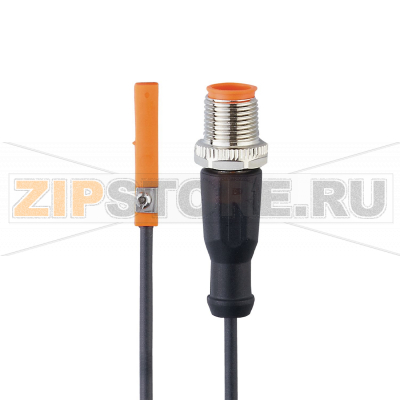

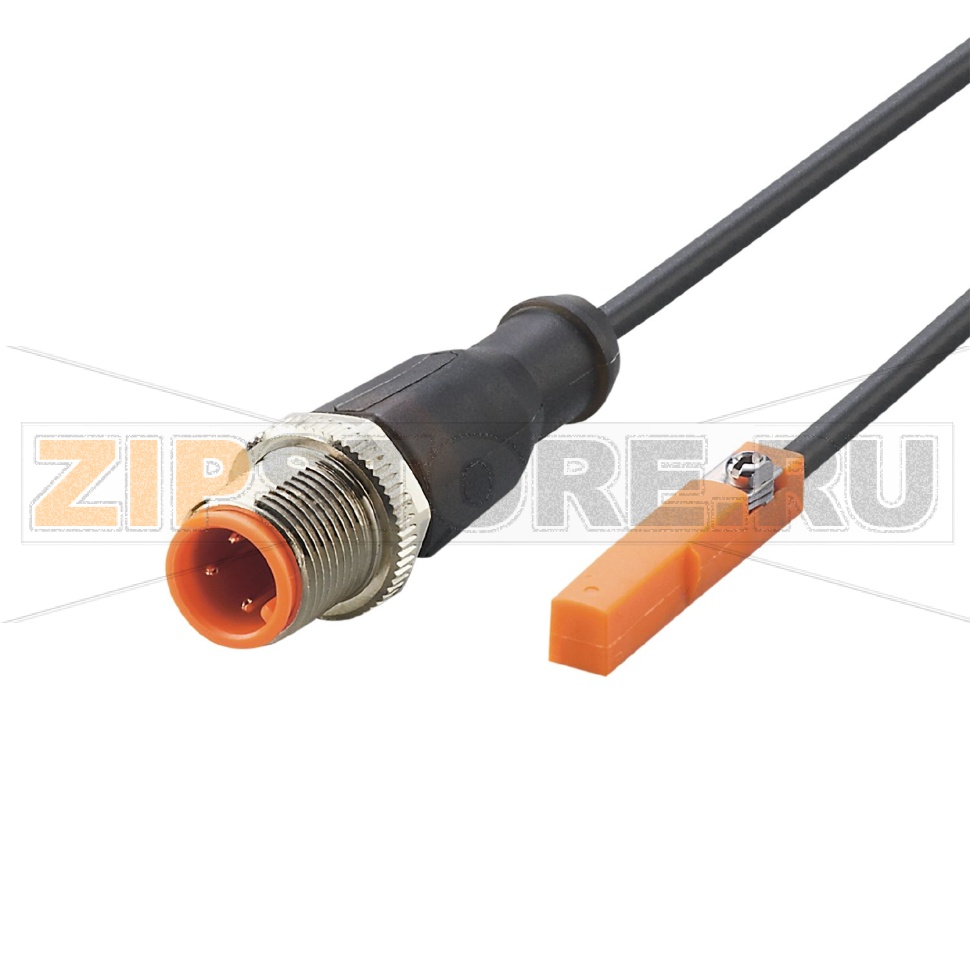

IFM MR0121 (каталожный номер MRT3021BBKOA/R/0,3M/ZH/US) — это компактный датчик для пневмоцилиндров с Т-образным пазом, основанный на язычковом (reed) контакте. Он фиксирует положение поршня по магнитному полю встроенного магнита, обеспечивая надежную дискретную индикацию конечных и промежуточных позиций. Корпус рассчитан на быструю установку прямо в Т-паз без дополнительных адаптеров, а разъем M12 и короткий PUR-кабель упрощают подключение в шкафу управления и на линии.

Назначение и особенности применения

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0121 применяется в системах автоматизации для контроля хода и позиционирования исполнительных механизмов. Язычковая технология обеспечивает гальванически изолированный контакт и минимальное собственное потребление. Решение подходит для сухих и влажных производственных зон, где требуется стойкость к вибрациям, брызгам и периодическим промывкам. Совместим с большинством стандартных пневмоцилиндров с Т-пазом; монтаж выполняется вдоль паза с последующей фиксацией винтом и точной настройкой точки срабатывания.

Как понять, что запчасть вышла из строя

• Отсутствие срабатывания при прохождении поршня через настроенную зону, при исправной механике цилиндра.
• Нестабильное, «дрожащие» переключения при неизменном положении поршня.
• Постоянно замкнутый или постоянно разомкнутый выход независимо от положения цилиндра.
• Несоответствие индикации контроллера (ПЛК) фактическому положению, повторяемые аварии «нет сигнала датчика».
• Аномально высокое сопротивление контактов (по измерениям) или явные обрывы/повреждения кабеля и разъема.

Типичные причины поломок

• Перегрузка по току из-за подключенных индуктивных нагрузок без демпфирующих цепей, что приводит к подгоранию язычкового контакта.
• Импульсные перенапряжения, наводки от частотных преобразователей и силовых линий при неправильной прокладке кабеля.
• Механические воздействия: удар по корпусу/пазу, чрезмерная вибрация, перетяжка крепежа, нарушение минимального радиуса изгиба кабеля.
• Попадание влаги и технологических жидкостей при некорректной затяжке разъема M12 или повреждении оболочки кабеля.
• Сильные внешние магнитные поля, металлическая стружка или магниты рядом с зоной установки, смещающие точку срабатывания.
• Неправильная настройка или монтаж: слишком большая дистанция до магнита поршня, перекос датчика в пазу, ослабление фиксации.

Рекомендации по уходу и эксплуатации

• Прокладывайте соединительный кабель отдельно от силовых и моторных линий; используйте экранирование и правильное заземление при необходимости.
• Для индуктивных катушек (клапаны, реле) применяйте демпфирующие цепи: диод/RC-снаббер для DC, варистор/RC для AC — это снижает износ контактов.
• Регулярно проверяйте фиксацию в Т-пазу и актуальность точки срабатывания после сервиса цилиндра; не превышайте рекомендуемый момент затяжки.
• Соблюдайте минимальный радиус изгиба кабеля, выполняйте разгрузку от натяжения, не допускайте защемления кабеля в подвижных узлах.
• Периодически очищайте паз и зону вокруг датчика от пыли и металлической стружки; избегайте сильных магнитов вблизи.
• Контролируйте состояние уплотнения разъема M12; при промывке оборудования убедитесь в правильной затяжке и целостности уплотнений.
• Проводите функциональные тесты: переместите цилиндр на ход, убедитесь в устойчивом переключении и корректной индикации в ПЛК.

IFM MR0121 с кодом MRT3021BBKOA/R/0,3M/ZH/US оптимален для модернизации и нового монтажа там, где требуется простая интеграция в Т-паз, предсказуемая точка срабатывания и чистый дискретный сигнал на контроллер. Соблюдение правил монтажа и защиты от помех существенно продлевает срок службы язычкового контакта и снижает риск внеплановых простоев.
