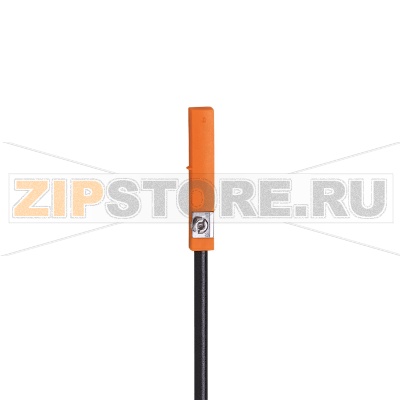

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0122

Описание товара

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0122 (каталожный номер MRT3021BBKOA/R/ZH) предназначен для надежного контроля положения поршня в пневматических цилиндрах с магнитным поршнем. Устанавливается непосредственно в Т-образный паз корпуса цилиндра без дополнительных кронштейнов, что упрощает монтаж и уменьшает габариты узла. Язычковый контакт срабатывает при попадании в магнитное поле поршня и замыкает выход в режиме нормально-разомкнутого (NO) сигнала.

Назначение и особенности применения

IFM MR0122 применяют для концевой сигнализации, фиксации промежуточных позиций и синхронизации операций в автоматизированных линиях. Конструкция с кабелем из PUR устойчива к изгибам и промышленным средам, а степень защиты IP65/IP67 обеспечивает устойчивость к пыли и брызгам. Датчик подходит для большинства стандартных цилиндров с Т-пазом и магнитным поршнем, обеспечивая быстродействие и стабильность срабатывания при высоких циклах.

Монтаж и подключение

• Установите датчик в Т-паз цилиндра на требуемой позиции, зафиксируйте штатным зажимом без избыточного усилия.
• Сориентируйте чувствительную часть к траектории магнита поршня; отрегулируйте положение до уверенного срабатывания по всей повторяемой траектории.
• Подключите 3-проводный PNP-выход к входу контроллера/устройства индикации согласно полярности. Соблюдайте правильность питания и экранирования цепей при необходимости.
• Размещайте кабель с учетом радиуса изгиба и защиты от перетирания и зацепов.

Как понять, что запчасть вышла из строя

• Постоянное «включено» или «выключено» независимо от положения поршня.
• Нестабильное срабатывание: дребезг, пропуски, ложные срабатывания при вибрации.
• Заметный сдвиг точки срабатывания: требуется значительно ближе подводить датчик к магниту, чем ранее.
• Нагрев корпуса датчика или аномальный нагрев кабеля.
• Отсутствие сигнала при проверке внешним магнитом.

Проверка: подайте питание и проконтролируйте выход мультиметром при перемещении поршня. При демонтаже проверьте работу внешним магнитом; измерьте целостность проводов и изоляцию. Исключите неисправность нагрузки, подав сигнал на заведомо исправный вход ПЛК или тестовую лампу/резистивную нагрузку.

Распространенные причины поломок

• Перегрузка по току или короткое замыкание на выходе (защита от КЗ отсутствует) — оплавление контактов или выход из строя выходной цепи.
• Коммутация индуктивной нагрузки без демпфирования — дуга, подгорание и «залипание» язычкового контакта.
• Механические удары, вибрация, неправильная фиксация в пазу — разрушение или смещение внутреннего контакта.
• Повреждение кабеля из-за перегибов, натяжения, защемления или контакта с острыми кромками.
• Воздействие агрессивных сред при нарушении герметичности — коррозия и снижение чувствительности.
• Сильные внешние магнитные поля и намагничивание прилегающих деталей — ложные срабатывания и нестабильность.
• Ошибки подключения, переполюсовка (несмотря на защиту) и броски напряжения.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте фиксацию в пазу и корректность точки срабатывания по контрольному циклу.
• Осматривайте кабель на предмет надрывов, потёртостей и микротрещин; соблюдайте минимальный радиус изгиба и разгрузку от натяжения.
• Держите Т-паз в чистоте: удаляйте стружку, пыль и намагниченные частицы, способные влиять на срабатывание.
• При коммутации катушек и клапанов применяйте демпферные цепи (диоды, RC-цепочки, варисторы) для снижения перенапряжений.
• Ограничивайте ток и защищайте линию плавкими предохранителями или электронными автоматами в соответствии со схемой.
• Избегайте ударных нагрузок и перекосов при монтаже; не превышайте рекомендованный момент затяжки крепежа.
• Проверяйте работу датчика внешним магнитом и контрольным измерением не реже регламентного ТО.

Применяя эти рекомендации, вы обеспечите долговечную и стабильную работу датчика для цилиндров IFM MR0122 MRT3021BBKOA/R/ZH в составе пневмоавтоматики, минимизируете простои и риски некорректной коммутации.
