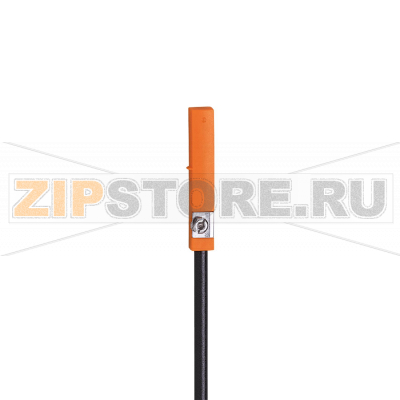

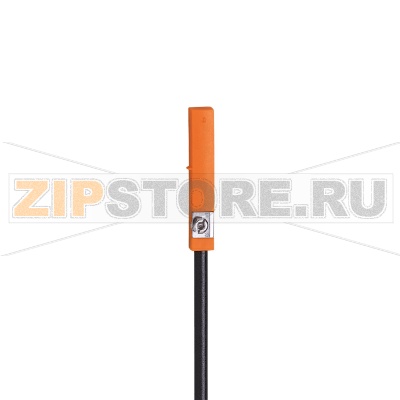

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0123

Описание товара

Датчик для цилиндров с Т-образным пазом с язычковым контактом IFM MR0123 (каталожный номер MRT3021BBKOA/R/6,0M/ZH) предназначен для фиксации положения поршня в пневмоцилиндрах с Т‑профилем. Язычковый контакт реагирует на магнитное поле встроенного в поршень магнита, обеспечивая точную и повторяемую индикацию момента достижения заданной точки хода. Компактная конструкция облегчает монтаж в паз без дополнительных переходников и не увеличивает габариты привода.

IFM MR0123 подходит для применения в автоматизированных линиях, сборочных и упаковочных машинах, а также в системах манипулирования, где требуется надёжный контроль конечных или промежуточных положений. Встроенный кабель из PUR длиной 6 м упрощает подключение к шкафу управления и устойчив к изгибам, маслам и типовым производственным загрязнениям. Защищённое исполнение корпуса способствует стабильной работе в условиях вибраций и пыли, при соблюдении требований к укладке кабеля и герметизации мест ввода.

Монтаж датчика выполняется непосредственно в Т‑паз цилиндра. Для корректной работы важно выставить зону срабатывания по ходу поршня и надёжно зафиксировать корпус датчика. После механической фиксации рекомендуется проверить переключение при медленном перемещении поршня по обеим направлениям, чтобы исключить «мёртвые зоны» и ложные срабатывания из‑за внешних магнитных полей.

Причины возможных поломок

• Механические повреждения кабеля: перегиб ниже допустимого радиуса, перетёртости, защемления в подвижных узлах.
• Неверное подключение (переполюсовка/ошибки схемы). Несмотря на защиту от переполюсовки, систематические ошибки могут привести к выходу из строя.
• Перегрузка по току или короткое замыкание нагрузки, учитывая отсутствие встроенной токовой защиты.
• Импульсные перенапряжения от индуктивных нагрузок при отсутствии демпфирующих цепей.
• Удары, вибрации сверх нормы, падения — риск повреждения язычкового контакта.
• Попадание влаги и загрязнений в соединительные зоны при нарушении герметизации.
• Воздействие сильных внешних магнитных полей, смещение датчика относительно паза, некорректная установка.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при прохождении поршня через зону срабатывания (сигнал не меняется).
• Случайные или нестабильные срабатывания без движения поршня.
• Постоянное «залипание» выхода в одном состоянии.
• Сопротивление выхода не соответствует норме при проверке мультиметром.
• Нагрев, запах перегрева, следы оплавления изоляции кабеля.
• Визуальные дефекты: трещины корпуса, надрывы или заломы кабеля, следы коррозии на контактах.

Рекомендации по уходу и эксплуатации

• Соблюдайте правильную укладку кабеля: исключайте острые перегибы и трение о подвижные элементы, используйте защитные гофры и стяжки.
• Перед вводом в эксплуатацию проверьте корректность подключения и полярности, соответствие напряжения и типа нагрузки требованиям схемы.
• При работе с индуктивными нагрузками применяйте демпфирующие элементы (диоды/RC‑цепочки) или внешние модули защиты.
• Устанавливайте внешний предохранитель или ограничитель тока в цепи нагрузки, учитывая отсутствие внутренней токовой защиты.
• Регулярно осматривайте место установки и кабель на предмет износа, подтягивайте крепёж при плановом обслуживании.
• Избегайте близкого расположения сильных магнитов и источников ЭМП, которые могут сдвигать порог срабатывания.
• Держите поверхность паза и датчика чистыми: удаляйте пыль, стружку, остатки смазок, не допуская попадания в зону уплотнений.
• При переналадке оборудования заново проверяйте точку срабатывания, перемещая поршень и контролируя устойчивость сигнала.
• Храните датчик в сухом помещении, защищая от ударов и статических нагрузок на кабель.

Применение IFM MR0123 с номером MRT3021BBKOA/R/6,0M/ZH обеспечивает надёжный контроль положения поршня цилиндра при правильном монтаже и соблюдении электрических ограничений. Регулярная профилактика и корректный выбор схемы подключения существенно увеличивают срок службы язычкового контакта и снижают риск простоев оборудования.
