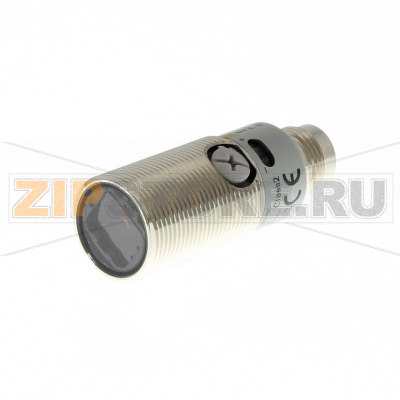

Датчик фотоэлектрический Omron E3FB-RP22

Описание товара

Описание

Omron E3FB-RP22 — фотоэлектрический датчик в цилиндрическом металлическом корпусе для надежного контроля наличия, положения и перемещения объектов на конвейерах и в автоматизированных линиях. Рефлекторный принцип работы с поляризованным красным светом обеспечивает устойчивое обнаружение даже при наличии блестящих поверхностей, а функция MSR (подавление зеркальных отражений) снижает риск ложных срабатываний. Переключаемые режимы «на свет/на темноту» и PNP-выход упрощают интеграцию в различные системы управления. Благодаря разъему M12 устройство быстро монтируется и обслуживается.

Принцип работы и особенности

E3FB-RP22 излучает световой луч на рефлектор и анализирует отраженный сигнал. Коаксиальная оптика помогает сохранять стабильность срабатывания при различных углах объекта и упрощает юстировку. Поляризация луча и MSR минимизируют влияние фоновых отражений от металла, пленки и других полированных поверхностей. Датчик подходит для задач, где требуется точное и воспроизводимое срабатывание при переменной освещенности и вибрациях.

Области применения

Упаковочные линии, транспортные системы, складская и логистическая автоматизация, станки и оборудование общего машиностроения, контроль прохождения тары и полуфабрикатов, учет изделий на участках сборки.

Причины отказов

• Неправильное подключение (переполюсовка, короткое замыкание нагрузки, отсутствие общей земли).
• Перенапряжение питания или импульсные помехи от частотно-регулируемых приводов и силовых линий.
• Повреждение оптики: загрязнение пылью, маслом, абразивом, царапины на окне, износ или неправильный выбор рефлектора.
• Разгерметизация корпуса или разъема, попадание влаги и конденсата.
• Механические нагрузки: удар, превышение усилия затяжки гайки, повреждение резьбы.
• Чрезмерная температура, постоянные вибрации без демпфирования, усталостные изломы кабеля/коннектора.
• Сильная внешняя засветка или некорректная юстировка по рефлектору.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания при поданном напряжении.
• Выход не переключается при перекрытии/освобождении луча, хотя выравнивание и отражатель в норме.
• Индикатор срабатывания не меняет состояние или горит постоянно.
• Нестабильная работа: ложные срабатывания, дрожание сигнала при стабильной сцене.
• Сильный нагрев корпуса, следы влаги внутри окна, коррозия контактов разъема.
• Падение уровня сигнала на входном модуле ПЛК при сохранении питания (признак деградации выхода).

Рекомендации по уходу и эксплуатации

• Периодически очищать окно датчика и поверхность рефлектора мягкой безворсовой салфеткой с изопропиловым спиртом; не применять абразивы.
• Проверять правильность юстировки: пятно должно уверенно попадать в центр рефлектора, а путь луча — быть свободным.
• Осматривать уплотнение разъема M12 и затяжку гайки крепления; избегать перекоса корпуса в кронштейне.
• Разводить силовые и сигнальные кабели, применять экранирование и защиту от перенапряжений при наличии мощных приводов.
• Поддерживать чистоту в зоне сканирования; по возможности экранировать датчик от прямой солнечной засветки.
• Соблюдать рекомендуемый момент затяжки и радиус изгиба кабеля; применять виброизолирующие элементы при необходимости.
• Периодически проверять режим «на свет/на темноту» и корректность логики в ПЛК после ТО.

Монтаж и настройка

• Установить E3FB-RP22 на кронштейн, выровнять по оси с рефлектором, закрепить без чрезмерного усилия.
• Подать питание согласно полярности, подключить выход к совместимому входу ПЛК/реле.
• Выполнить тонкую регулировку чувствительности и выбрать требуемый режим работы.
• Проверить устойчивость срабатывания на реальных целях и в штатных условиях освещенности и вибраций.
