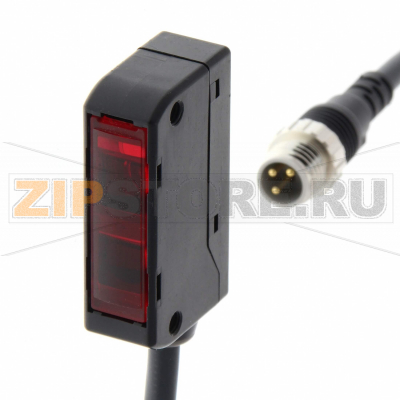

Датчик фотоэлектрический Omron E3S-LS3PW-M5J 0.3M

Каталожный номер E3S-LS3PW-M5J 0.3M
Розничная цена
149 EUR с НДС
array(34) { ["id"]=> string(6) "420936" ["product_id"]=> string(6) "483207" ["id_1c"]=> NULL ["sku"]=> string(18) "E3S-LS3PW-M5J 0.3M" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(14743) ["primary_price"]=> string(10) "155.184818" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(14743) ["unconverted_price"]=> float(149.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(14743) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
14 743 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Датчик фотоэлектрический Omron E3S-LS3PW-M5J 0.3M относится к ограниченно-рефлексивным моделям и рассчитан на надежное обнаружение объектов на короткой дистанции при наличии фоновых поверхностей. Конструкция ориентирована на применение в автоматизации сборки и тестирования электроники, на конвейерных линиях, в системах сортировки и подачи, где требуется стабильное распознавание плат, компонентов и небольших деталей с неоднородной поверхностью. Компактный корпус и стандартный разъем упрощают интеграцию в узкие зоны монтажа на оборудовании.

Области применения

  • Обнаружение печатных плат, компонентов и фиксаторов на узлах подачи и тестовых станциях.
  • Контроль наличия/отсутствия деталей, позиционирование по кромке или метке на конвейере.
  • Отсечение заднего фона при работе с структурированными и текстурированными поверхностями.
  • Проверка прохождения ленты-носителя, отслеживание небольших заготовок на высоких скоростях.

Монтаж и настройка

Для устойчивой работы датчика Omron E3S-LS3PW-M5J 0.3M важно обеспечить жесткое крепление, прямую видимость зоны контроля и правильную ориентацию относительно поверхности объекта. После установки выполните базовую настройку чувствительности: подведите целевой объект в рабочую зону, отрегулируйте порог до уверенного срабатывания, затем проверьте отсутствие ложных срабатываний на фоновом объекте. Контроль по индикатору срабатывания и проверка состояния выхода помогут подтвердить корректность настройки. Рекомендуется разнести силовые и сигнальные линии, использовать надежное заземление оборудования и исключить натяжение кабеля у разъема.

Как понять, что запчасть вышла из строя

  • Датчик не реагирует на объект при корректном питании и неизменной конфигурации линии.
  • Индикатор состояния не загорается или постоянно горит независимо от наличия объекта.
  • Нестабильное срабатывание: дрожание сигнала, случайные ложные срабатывания при чистой оптике и фиксированном положении.
  • Недостаточная дальность: требуется существенно подводить объект ближе, чем при первоначальной настройке.
  • Выход не меняет состояние при тесте с заведомо контрастной мишенью и после сброса/перенастройки чувствительности.

Типичные причины поломок

  • Загрязнение оптического окна пылью, маслом, конденсатом или остатками технологических жидкостей.
  • Механические воздействия: удар, вибрация, перекос крепления, микротрещины от постоянного изгиба кабеля.
  • Ошибки подключения, наводки и импульсные помехи, ухудшающие форму сигнала и ресурс выходного каскада.
  • Попадание влаги внутрь корпуса при нарушении правил монтажа или недостаточной защите зоны установки.
  • Эксплуатация за пределами допустимых условий окружающей среды (температура, агрессивные среды, яркая паразитная засветка).

Рекомендации по уходу и эксплуатации

  • Регулярно очищайте оптическое окно мягкой безворсовой салфеткой и изопропиловым спиртом; не используйте абразивы и агрессивные растворители.
  • Проверяйте крепеж, отсутствие люфтов и правильность ориентации датчика, особенно после сервисных работ на линии.
  • Раз в регламентный период выполняйте контроль срабатывания на эталонной заготовке, при необходимости корректируйте чувствительность.
  • Следите за состоянием кабеля и разъема: не допускайте натяжения, перегибов вблизи ввода, периодически осматривайте контакты.
  • Минимизируйте влияние внешней засветки и бликов: используйте экраны, корректируйте угол установки относительно фоновых поверхностей.
  • При нестабильной работе проверьте питание, целостность проводки, состояние нагрузки и качество заземления перед заменой узла.

Благодаря сочетанию компактного корпуса, настраиваемой чувствительности и устойчивости к фоновым поверхностям, датчик фотоэлектрический Omron E3S-LS3PW-M5J 0.3M подходит для задач точного позиционирования и контроля присутствия в компактных узлах автоматизации. Соблюдение рекомендаций по монтажу и уходу повышает стабильность работы и сокращает простои оборудования.

Технические характеристики

ФормаПрямоугольный
Метод обнаруженияОграниченно-рефлексивный
Дальность срабатывания60 мм
Минимальная дистанция обнаружения10 мм
Метод настройкиРучная регулировка
Способ подключенияРазъем M8 — 3 контакта
Длина кабеля0,3 м
Тип выходаPNP
Режим работыВключение по свету (Light-ON)
Время отклика1 мс
Материал корпусаABS
Размер резьбыДругое
Ширина10 мм
Высота34 мм
Глубина19,3 мм
Тип излученияКрасное излучение, независимое от полярности
Размер пятна35 x 5 мм
Напряжение питания12–24 В
ОсобенностиОбнаружение структурированных объектов

Характеристики

Производитель Omron



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик фотоэлектрический Omron E3S-LS3PW-M5J 0.3M.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик фотоэлектрический Omron E3S-LS3PW-M5J 0.3M на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
