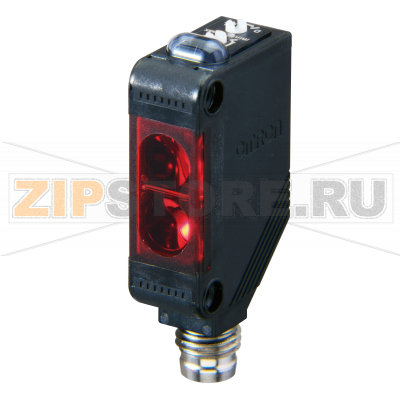

Датчик фотоэлектрический Omron E3Z-R86-IL3

Каталожный номер E3Z-R86-IL3
Розничная цена
83 EUR с НДС
array(34) { ["id"]=> string(6) "423865" ["product_id"]=> string(6) "486136" ["id_1c"]=> NULL ["sku"]=> string(11) "E3Z-R86-IL3" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(8205) ["primary_price"]=> string(8) "86.36583" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(8205) ["unconverted_price"]=> float(83.13) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(8205) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
8 205 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron E3Z-R86-IL3 — компактный фотоэлектрический датчик отражательного типа с поляризованным красным светом и поддержкой IO-Link. Модель предназначена для стабильного обнаружения объектов на конвейерах, в упаковочном и сборочном оборудовании, в логистических и роботизированных системах. Поляризационный фильтр и функция MSR (подавление зеркальных отражений) позволяют уверенно различать объект и отражатель даже на фоне блестящих поверхностей. Разъём M8 4-pin упрощает сервис и замену, а PNP-выход и переключаемые режимы Light-ON/Dark-ON дают гибкость интеграции. IO-Link (COM3) добавляет удалённую параметризацию и диагностические данные для предиктивного обслуживания.

Для корректной работы датчика рекомендуется использовать поляризованный отражатель (например, из серии E39-R), соблюдать прямую видимость между датчиком и отражателем и исключать вибрации, приводящие к расцентровке. Корпус из PBT устойчив к механическим воздействиям и влаге, степень защиты позволяет эксплуатировать устройство в большинстве промышленных сред, при соблюдении правил монтажа и мойки.

Типичные причины неисправностей

  • Загрязнение оптики: пыль, масло, конденсат на линзе или отражателе снижают уровень сигнала и вызывают ложные срабатывания.
  • Расцентровка из‑за вибраций или удара: смещение оси «датчик–отражатель» приводит к нестабильному срабатыванию.
  • Нарушения электропитания: выход за пределы 10–30 В DC, инверсия полярности, сильные пульсации.
  • Перегрузка по току/КЗ на PNP‑выходе, подключение неподходящей нагрузки.
  • Попадание влаги через разъём при отсутствии или повреждении уплотнительного кольца, либо мойка высоким давлением без защиты.
  • Электромагнитные помехи от силового оборудования при неразделённой прокладке кабелей или отсутствии развязки индуктивных нагрузок.
  • Воздействие агрессивной химии и растворителей, разрушающих пластик и поляризационные фильтры.

Как понять, что датчик вышел из строя

  • Индикаторы: оранжевый (срабатывание) не загорается при наличии отражателя и правильной юстировке; зелёный (стабильность) не загорается даже после очистки оптики.
  • Постоянное срабатывание без отражателя или отсутствие переключения при закрытии луча — признак дефекта оптики или выходного каскада.
  • Нестабильная работа: прерывистое мигание индикаторов без изменения условий, самопроизвольные переключения.
  • По IO-Link: устройство не определяется мастером, частые ошибки связи, некорректные диагностические события.
  • Электрические признаки: на выходе PNP постоянно 0 В или постоянно +V вне зависимости от объекта; заметный перегрев корпуса.

Рекомендации по установке и уходу

  • Регулярно очищайте линзу и отражатель мягкой безворсовой салфеткой; используйте нейтральные моющие средства. Не применяйте кетоны, бензол, абразивы.
  • Проверяйте юстировку: луч должен попадать в центр отражателя; используйте жёсткие кронштейны, ограничивайте вибрации.
  • Следите за состоянием отражателя: помутнение или царапины меняют дальность; при необходимости замените.
  • Разъём M8 затягивайте с рекомендованным моментом, контролируйте целостность уплотнителя; соблюдайте минимальный радиус изгиба кабеля.
  • Разделяйте силовые и сигнальные линии, экранируйте при необходимости. Для индуктивных нагрузок применяйте диоды/RC‑цепи, используйте стабилизированный источник 24 В DC.
  • Настраивайте режим Light-ON/Dark-ON и чувствительность вручную или через IO-Link; фиксируйте параметры в контроллере для быстрой замены.
  • Проводите профилактику: очистка, проверка крепежа и индикации, контроль ошибок IO-Link по графику.

При корректной установке и периодическом обслуживании Omron E3Z-R86-IL3 обеспечивает стабильное обнаружение на расстоянии до 4 м с поляризованным отражателем и упрощает диагностику благодаря встроенным индикаторам и интерфейсу IO-Link.

Технические характеристики

ФормаПрямоугольная (кубовидная)
Принцип обнаруженияОтражательный (retro-reflective)
Дальность срабатывания4000 мм
Минимальная дальность100 мм
Способ настройкиIO-Link, ручная регулировка
Тип подключенияРазъём M8 — 4 контакта
Тип выходаIO-Link, PNP
Режим работыDark-ON, Light-ON
Скорость IO-LinkCOM3 (230,4 кбит/с)
Время отклика1 мс
Материал корпусаPBT
Размер резьбыДругое
Ширина10,8 мм
Высота31 мм
Глубина20 мм
Тип излученияПоляризованный красный свет
Напряжение питания10–30 В
ОсобенностиM.S.R. (подавление зеркальных отражений)
Степень защиты (IP)IP67

Характеристики

Производитель Omron



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик фотоэлектрический Omron E3Z-R86-IL3.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик фотоэлектрический Omron E3Z-R86-IL3 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
