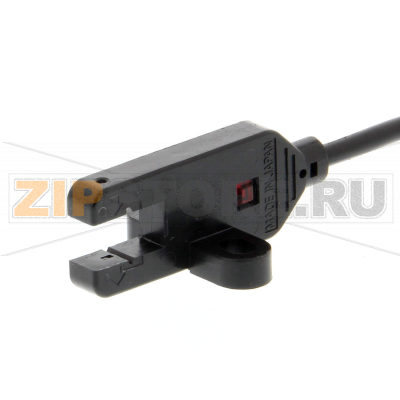

Датчик фотоэлектрический Omron EE-SX772R

Каталожный номер EE-SX772R
Розничная цена
37 EUR с НДС
array(34) { ["id"]=> string(6) "425162" ["product_id"]=> string(6) "487433" ["id_1c"]=> NULL ["sku"]=> string(9) "EE-SX772R" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(3652) ["primary_price"]=> string(9) "38.440952" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(3652) ["unconverted_price"]=> float(37) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(3652) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
3 652 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron EE-SX772R — щелевой фотоэлектрический датчик для задач позиционирования, подсчета и обнаружения наличия/отсутствия деталей в автоматизированных линиях. Излучатель и приемник смонтированы в одном T‑образном корпусе с фиксированной прорезью, поэтому настройка сводится к правильному монтажу. Отсутствие отражателей и стабильная геометрия щели дают повторяемое срабатывание и минимальную чувствительность к цвету и фактуре объекта.

Датчик используют на конвейерах, в упаковочных машинах, принтерах, сортировщиках и узлах дозирования. Принцип работы — объект перекрывает инфракрасный луч внутри прорези, что мгновенно меняет состояние выхода. Высокая скорость отклика подходит для высокочастотного счета меток и кромок.

Причины поломок

1) Загрязнение оптики. Пыль, мука, стружка или масляный туман оседают в прорези и на окнах, из‑за чего падает оптический запас и появляются ложные срабатывания или «залипание» состояния.
2) Повреждение кабеля. Частые перегибы у вывода, растяжение без разгрузки, защемление кабеля приводят к обрыву жил или короткому замыканию.
3) Неправильное питание. Превышение напряжения, переполюсовка, импульсные перенапряжения от индуктивных нагрузок способны вывести из строя выходной транзистор или электронику.
4) Влага и конденсат. Попадание жидкости внутрь корпуса вызывает коррозию и утечки, особенно при перепадах температуры.
5) Механические воздействия. Удары, перекос при затяжке крепежа, вибрации приводят к микротрещинам пайки и деформации корпуса.
6) Естественное старение излучателя при повышенной температуре — снижение интенсивности и уменьшение стабильности срабатывания.

Как понять, что запчасть вышла из строя

— Индикатор срабатывания не загорается при подаче питания и перекрытии щели, хотя напряжение питания в норме — возможен обрыв кабеля, повреждение платы или ошибка полярности.
— Индикатор реагирует, но на выходе нет смены уровня — признак пробоя/обрыва выходного каскада или некорректного подключения нагрузки.
— Выход постоянно в одном состоянии: после очистки прорези и проверки выравнивания ситуация не меняется — высокий риск внутренней неисправности.
— Нестабильность при вибрации или шевелении кабеля — повреждение жил у ввода датчика.
— Срабатывание требуется на существенно более крупный «флажок», чем раньше — деградация оптической части.

Быстрая проверка: обеспечить номинальное питание, подключить нагрузку/тестовый резистор к выходу и попеременно перекрывать прорезь тонкой непрозрачной пластиной. Измерить мультиметром смену уровня на выходе. При отсутствии реакции при исправном индикаторе — дефект выхода; при отсутствии питания индикатора — проверять кабель и источник питания.

Рекомендации по уходу и эксплуатации

— Регулярно очищать прорезь мягкой кистью, сжатым воздухом или безворсовой салфеткой со спиртовым раствором; не применять агрессивные растворители и абразивы.
— Защищать рабочую зону от аэрозолей масла и влаги кожухами или локальной вытяжкой.
— Обеспечить разгрузку натяжения и фиксированный маршрут кабеля; соблюдать минимальный радиус изгиба.
— Подавлять помехи от катушек и двигателей (диоды/варисторы на индуктивных нагрузках), разводить силовые и сигнальные линии, заземлять экраны по схеме.
— Соблюдать полярность и допустимый диапазон питания, включать предохранитель в цепь питания и проверять совместимость выхода датчика с входом контроллера.
— Проверять крепеж и чистоту оптики в регламентное ТО; держать резервный датчик на складе для сокращения простоя.

При замене важно сохранять тип выхода и режим работы, а также геометрию прорези и способ подключения — это обеспечит совместимость с существующей машиной без перенастройки логики.

Миниатюрный фотоэлектрический датчик

Технические характеристики

ФормаT-образная
Метод обнаруженияСквозной (щелевой) барьерный
Дистанция срабатывания5 мм
Способ настройкиФиксированный
Способ подключенияКабель
Длина кабеля2 м
Тип выходного сигналаPNP
Режим работыDark-ON (в темноте ВКЛ)
Время отклика0,17 мс
Материал корпусаPBT
Размер резьбыДругое
Ширина19,1 мм
Высота31,1 мм
Глубина12,3 мм
Тип излученияИнфракрасное
Напряжение питания5–24 В

Характеристики

Производитель Omron



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик фотоэлектрический Omron EE-SX772R.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик фотоэлектрический Omron EE-SX772R на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
