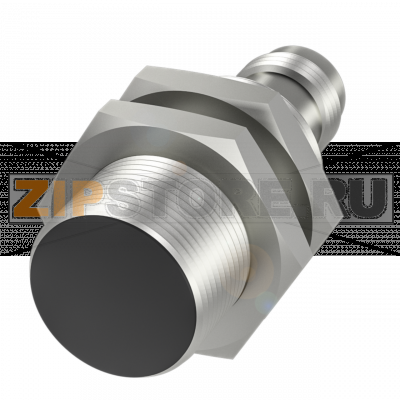

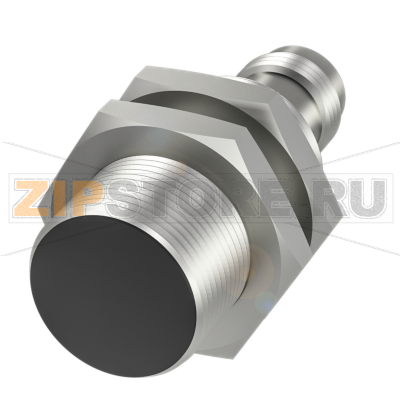

Датчик индуктивный Standard с приоритетом Balluff BES04R5

Описание товара

Описание

Индуктивный датчик BES M18ME-NSC80B-S04G (артикул Balluff: BES04R5) — это стандартное решение для бесконтактного обнаружения металлических объектов в промышленной автоматике. Применяется на линиях сборки, в станках, конвейерах, упаковочном и транспортном оборудовании для фиксации положения, подсчёта деталей, контроля наличия и конечных положений. Конструкция без подвижных частей обеспечивает стабильную работу и низкую потребность в обслуживании, а типовое промышленное исполнение облегчает интеграцию в существующие системы управления.

Принцип действия — индуктивный: датчик реагирует на приближение металлической цели в зоне чувствительности и формирует дискретный выходной сигнал. В типовой конфигурации предусмотрена визуальная индикация срабатывания и защита от распространённых ошибок подключения. BES M18ME-NSC80B-S04G из серии Standard ориентирован на надёжную работу в условиях цеха с вибрацией, пылью и стружкой, при корректном монтаже и соблюдении рекомендуемых условий эксплуатации.

Области применения

• Контроль присутствия/отсутствия детали на конвейере или в патроне станка.
• Датчик конечного положения исполнительных механизмов и оснастки.
• Подсчёт металлических изделий, контроль перегрузки/заторы.
• Позиционирование узлов роботов и манипуляторов.
• Сигнализация приближения в системах безопасности оборудования (в составе общей системы).

Монтаж и подключение

• Устанавливайте датчик на ровную жёсткую поверхность, без перекосов; не превышайте рекомендуемый момент затяжки гаек корпуса.
• Соблюдайте свободную зону перед активной поверхностью и боковой зазор от массивных металлических элементов; избегайте близкого соседства с другими индуктивными датчиками без развязки.
• Правильно ориентируйте активную грань к целевому металлу; обеспечьте стабильный зазор в рабочем диапазоне.
• Прокладывайте кабель/разъём с разгрузкой от натяжения; исключите перегибы, трение и контакт с режущей стружкой.
• Подключайте к стандартным входам ПЛК/реле согласно схеме производителя; соблюдайте полярность и тип выхода.
• Для работы рядом с частотными преобразователями, сварочным оборудованием и мощными катушками применяйте экранирование и качественное заземление.

Причины поломок

• Механическое повреждение корпуса или активной поверхности ударами, вибрацией, превышением момента затяжки.
• Ошибки подключения: переполюсовка, подача неподходящего питания, короткое замыкание нагрузки.
• Электрические перенапряжения и наводки от индуктивных нагрузок при отсутствии демпфирования.
• Попадание влаги, СОЖ, масел в разъём или в место ввода кабеля при нарушенной герметизации.
• Постоянное налипание металлической стружки на чувствительную поверхность, приводящее к перегреву и ложным срабатываниям.
• Неверный выбор датчика под материал цели или условия монтажа, работа вне допустимых температур и сред.
• Износ или перелом кабеля из-за подвижной укладки без радиуса изгиба и фиксации.

Как понять, что запчасть вышла из строя

• Отсутствие реакции на заведомо подходящую металлическую цель при корректном зазоре.
• Постоянное срабатывание без цели или хаотичные ложные импульсы.
• Индикатор срабатывания не загорается/не гаснет при поднесении цели.
• Сигнал на входе ПЛК не меняется, при этом питание и нагрузка исправны.
• Нестабильность: срабатывание только при сильной вибрации, перегрев корпуса, прерывающаяся работа при шевелении кабеля.
• Видимые дефекты: трещины на лобовой поверхности, следы коррозии в зоне разъёма, потемнение/оплавление изоляции.

Быстрая диагностика

• Проверьте питание и схему подключения согласно документации на Balluff BES04R5.
• Протестируйте с контрольной металлической пластиной, наблюдая за индикацией.
• Измерьте выход мультиметром в обход ПЛК; исключите неисправность входного модуля.
• Осмотрите и очистите активную поверхность от налипшей стружки и загрязнений.
• Проверьте разъём/кабель на предмет влаги, окислов и переломов жил.
• Сравните поведение с заведомо исправным таким же датчиком.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте активную поверхность и окрестности от металлической пыли и стружки мягкой щёткой.
• Используйте защитные кожухи/колпачки в зонах сварки, абразивной обработки и интенсивного загрязнения.
• Следите за целостностью кабелей и разъёмов; наносите тонкий слой диэлектрической смазки на уплотнения разъёма при необходимости.
• Ставьте демпфирующие цепочки/модули на катушки и реле, чтобы снизить электрические броски.
• Не меняйте расположение датчика без повторной настройки зазора и проверки работоспособности в цикле машины.
• Проводите периодические проверки фиксации, затяжки, состояния уплотнений и изоляции.

Когда требуется замена

• Подтверждённая потеря чувствительности или отсутствие переключения при корректных тестах.
• Постоянные ложные срабатывания, не устраняемые очисткой и экранированием.
• Повреждение активной поверхности, корпуса, разъёма или изоляции кабеля.
• Следы влаги внутри разъёмного соединения, коррозия контактов.
• Невозможность обеспечить стабильную работу после перенапряжения или короткого замыкания.

BES M18ME-NSC80B-S04G (BES04R5) совместим с типовыми системами управления и может заменить аналогичные стандартные индуктивные датчики при соблюдении соответствия типу выхода, способу монтажа и электрической схеме. Для корректного подбора и безопасной эксплуатации рекомендуется опираться на руководство производителя и проектную документацию оборудования.
