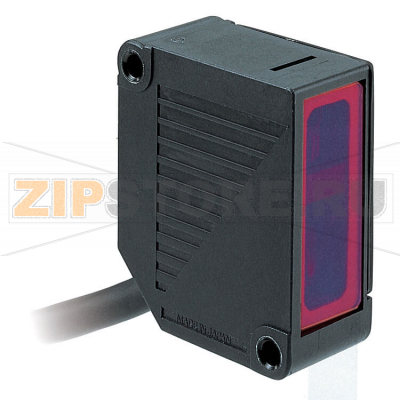

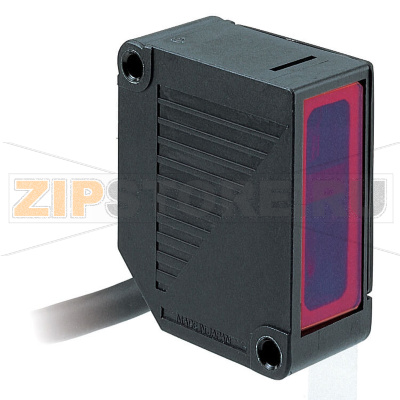

Датчик измерительный Omron ZX-LD100

Каталожный номер ZX-LD100
Узнать цену
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron ZX-LD100 — лазерная измерительная головка для бесконтактного контроля перемещения, высоты, биения и размера объектов. Узел работает по принципу диффузного отражения и формирует линейное световое пятно, что повышает устойчивость измерений на неоднородных или глянцевых поверхностях. Для работы требуется внешний усилитель серии ZX-LDA, который выполняет обработку сигнала, настройку и диагностику. Компактный корпус и стандартное подключение упрощают интеграцию в существующие линии и стенды контроля качества.

ZX-LD100 применяют для позиционирования узлов в сборочных операциях, контроля плоскостности и высоты торцев, мониторинга толщины ленты и листовых материалов, отслеживания деформаций и дефектов поверхности, а также для измерений на металле, пластике, резине и дереве. Головка обеспечивает стабильную повторяемость, быструю реакцию и удобную юстировку через интерфейс усилителя, что сокращает время наладки и перенастройки при смене продукции.

Основные причины выхода из строя Omron ZX-LD100:

  • Загрязнение оптического окна пылью, маслом, стружкой или абразивом.
  • Попадание влаги и охлаждающих жидкостей сверх класса защиты, коррозия контактных зон.
  • Механические удары, вибрации, перекос крепления, трещины корпуса или оптики.
  • Повреждение кабеля: перегиб у ввода, натяжение, излом жил, потеря экранирования.
  • Неправильное подключение к усилителю, перенапряжение, ЭМС-помехи, ESD.
  • Перегрев из-за высокой температуры окружающей среды или близости источников тепла.
  • Естественная деградация излучателя при длительной наработке.

Как понять, что запчасть вышла из строя:

  • Отсутствует излучение или заметно ослаблен видимый луч.
  • Показания «плавают», снижается повторяемость, растет шум/дрейф.
  • Постоянный выход за пределы диапазона, частые ошибки и аварийные коды на усилителе.
  • Нет реакции на объект в рабочей зоне или требуется атипично близкое расположение.
  • Неестественный нагрев корпуса, следы влаги, коррозии, трещины или сколы на окне.

Рекомендации по уходу и эксплуатации:

  • Поддерживайте чистоту оптики: продувка сухим воздухом, мягкая безворсовая салфетка, без растворителей и абразивов.
  • Используйте защитные кожухи/экраны от стружки, брызг и яркой внешней засветки.
  • Соблюдайте радиус изгиба и фиксацию кабеля, исключайте натяжение и вибронагрузку.
  • Обеспечьте корректное заземление, стабилизированное питание и защиту от перенапряжений.
  • Держите объект в рабочей зоне, обеспечьте повторяемую геометрию установки и жесткость крепления.
  • После чистки или замены головки выполняйте проверку и калибровку через усилитель ZX-LDA, сохраняйте параметры.
  • Храните и транспортируйте Omron ZX-LD100 в сухой чистой таре, с защитой оптики и разъемов.

При замене ZX-LD100 убедитесь в соответствии модели, состоянии разъемов и кабеля, восстановите сохраненные настройки усилителя и проверьте ноль/шкалу по эталону. Это поможет быстро вернуть систему к штатной точности измерений и продлить ресурс оборудования.

Технические характеристики

Лазерная измерительная головка, 100 ± 40 мм, световое пятно в виде полоски (требуется усилитель)

Повторяемость16 мкм
Относительное отклонение линейности0,2 %
Дистанция измерения100 мм
Минимальная дистанция измерения60 мм
Размер светового пятна0,1 мм
Принцип обнаруженияДиффузное отражение
Материал корпусаPBT
Степень защиты (IP)IP50

Характеристики

Производитель Omron
