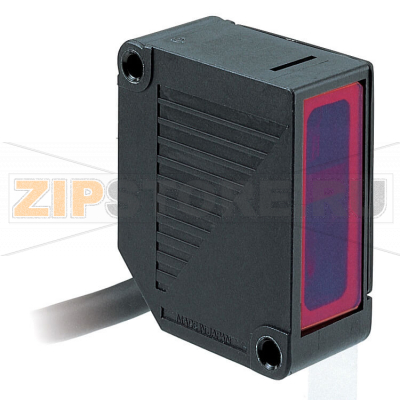

Датчик измерительный Omron ZX-LD40

Каталожный номер ZX-LD40
Розничная цена
1 168 EUR с НДС
array(34) { ["id"]=> string(6) "426760" ["product_id"]=> string(6) "489031" ["id_1c"]=> NULL ["sku"]=> string(7) "ZX-LD40" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(115225) ["primary_price"]=> string(10) "1212.85835" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(115225) ["unconverted_price"]=> float(1167.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(115225) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } } }
115 225 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron ZX-LD40 — лазерная измерительная головка для бесконтактного измерения смещения, высоты и положения объектов в автоматизации, контроле качества и приборостроении. Модель используется совместно с внешним усилителем и обеспечивает стабильные результаты на разнообразных поверхностях благодаря точечному световому пятну, удобному для измерения мелких элементов, кромок и тонких деталей. Компактный корпус облегчает интеграцию в ограниченное монтажное пространство производственных линий, конвейеров и стендов.

Принцип работы основан на оптической триангуляции: датчик фиксирует изменение расстояния по положению отраженного луча. Это позволяет с высокой повторяемостью отслеживать микроскопические смещения и оперативно выявлять отклонения от заданной геометрии. В составе системы с подходящим усилителем датчик помогает стабильно измерять даже при паразитных отражениях и умеренной вибрации, если соблюдены требования к монтажу и экранированию.

Типичные области применения ZX-LD40:

  • контроль высоты и толщины тонких деталей и покрытий;
  • позиционирование в сборке электроники и прецизионных узлах;
  • измерение биения, плоскостности и кривизны;
  • проверка кромок, шага и выступов микроэлементов;
  • обратная связь в системах сервоуправления.

Причины поломок

  • попадание пыли, стружки, влаги или технологических жидкостей на оптическое окно (превышение степени защиты);
  • механические удары, неправильный монтаж, вибрация без демпфирования;
  • перегибы и растяжение кабеля, повреждение изоляции, надлом у ввода;
  • перенапряжение, помехи по питанию и заземлению, разряды статического электричества;
  • эксплуатация вне допустимых температур и без теплового отвода;
  • неправильный подбор или настройка усилителя, работа вне диапазона измерений.

Как понять, что запчасть вышла из строя

  • усилитель не распознает головку или выводит ошибку подключения;
  • нет оптического излучения либо оно нестабильно (скачки яркости);
  • резко возросший шум/дрейф показаний на неподвижной эталонной цели;
  • повторяемость ухудшилась, нулевая установка не выполняется или «уходит» со временем;
  • показания «обрываются» при плавном перемещении цели или внезапно перескакивают;
  • видимые дефекты: трещины, помутнение окна, перегиб/перелом кабеля, следы коррозии.

Рекомендации по уходу и эксплуатации

  • содержите оптическое окно в чистоте: удаляйте пыль мягкой безворсовой салфеткой и сухим сжатым воздухом; избегайте агрессивных растворителей;
  • защитите зону измерения от пыли и брызг (экраны, продувка чистым воздухом);
  • следите за разгрузкой кабеля, не допускайте малых радиусов изгиба и натяжения;
  • жестко фиксируйте датчик на виброизолированной опоре, периодически проверяйте крепеж;
  • используйте корректное заземление и экранированную прокладку кабелей вдали от силовых линий;
  • регулярно подтверждайте точность по эталонным мерам и выполняйте перенастройку в усилителе;
  • соблюдайте требования безопасности при работе с лазерными устройствами.

Технические характеристики

Лазерная измерительная головка, 40 ±10 мм, световое пятно в виде точки (требуется усилитель)

Повторяемость2 мкм
Отклонение относительной линейности0,2 %
Дистанция обнаружения40 мм
Минимальная дистанция обнаружения30 мм
Размер светового пятна50 мкм
Метод срабатыванияДиффузное отражение
Материал корпусаPBT
Степень защиты (IP)IP50

Характеристики

Производитель Omron
