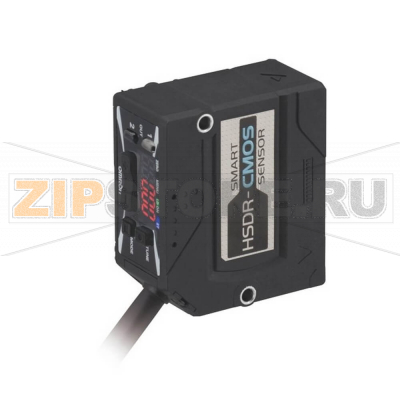

Датчик измерительный Omron ZX1-LD100A61 5M

Описание товара

Лазерный измерительный датчик, 100±35 мм, NPN, кабель 5 м

Технические характеристики

Назначение и особенности

Omron ZX1-LD100A61 5M — компактный лазерный датчик перемещения с встроенной электроникой, предназначенный для точного бесконтактного контроля расстояния, положения и геометрии изделий. Модель оптимальна для задач измерения высоты, толщины, прогиба, биения и выявления отклонений формы на линиях сборки и в измерительных постах. Видимое лазерное пятно облегчает юстировку, а устойчивые алгоритмы обработки обеспечивают стабильные результаты на поверхностях разного типа — от матовых до блестящих.

Датчик объединяет измерительный модуль и выходы в одном корпусе, что упрощает монтаж и снижает количество компонентов в системе. Наличие коммутационного NPN-выхода позволяет напрямую подключать Omron ZX1-LD100A61 5M к входам ПЛК и системам сигнализации, а компактные габариты удобны при интеграции в ограниченные пространства станков и конвейеров.

Области применения

• Контроль высоты и позиционирование при укладке и сборке.
• Измерение толщины и износа лент, листовых материалов, проката.
• Проверка ровности, перепада кромок, ступенек, зазоров.
• Отслеживание деформаций, прогиба, вибраций узлов.
• Наличие/отсутствие детали на паллете, контроль посадки.

Распространенные причины поломок

• Загрязнение или повреждение оптического окна абразивной пылью, маслами, стружкой.
• Механические удары и вибрация, приводящие к смещению оптики или креплений.
• Нарушение электропитания: перенапряжение, импульсные помехи, неправильная полярность.
• Повреждение кабеля из-за перегибов, натяжения, перетирания о кромки.
• Попадание влаги и конденсата при недостаточной защите места установки.
• Сильные отражения или посторонние источники света, вызывающие насыщение приемника.
• Превышение допустимых температур и резкие термошоки.

Как понять, что датчик вышел из строя

• Отсутствует реакция на объект: выход не переключается, показания не меняются.
• Скачущие либо нестабильные значения при неизменных условиях.
• Выход «залип» в одном состоянии или аналоговый сигнал прижат к минимуму/максимуму.
• Не светится лазерное пятно либо индикаторы на корпусе сигнализируют ошибку.
• Невозможна настройка или обучение, датчик не входит в режим конфигурирования.
• Нагрев корпуса выше обычного без нагрузки или при штатном питании.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте оптическое окно мягкой безворсовой салфеткой и изопропиловым спиртом; не используйте абразивы.
• Проверяйте состояние кабеля, разгрузку от изгиба и гермовводы; исключайте натяжение и острые радиусы.
• Обеспечьте надежное заземление и питание от стабильного источника с защитой от перенапряжений.
• Экрануйте датчик от брызг, пыли и стружки; при необходимости применяйте защитные кожухи или обдув воздухом.
• Контролируйте затяжку крепежа и отсутствие люфтов в кронштейне, проводите периодическую юстировку.
• Избегайте прямого попадания постороннего яркого света в зону измерения.
• Периодически проводите повторное обучение/калибровку под текущие условия поверхности.

Советы по монтажу и замене

• Устанавливайте датчик на жесткое основание, ориентируйте оптическую ось перпендикулярно контрольной поверхности.
• Соблюдайте рекомендуемое расстояние до объекта и одинаковую геометрию установки при смене модели.
• При замене выбирайте Omron ZX1-LD100A61 5M с соответствующим диапазоном и типом выхода, чтобы сохранить совместимость с ПЛК.
• Разводите силовые и сигнальные линии, используйте экранированные кабели при помехоопасной среде.

Благодаря сочетанию точности, устойчивости к внешним факторам и простоты интеграции Omron ZX1-LD100A61 5M эффективно решает задачи контроля качества и позиционирования в автоматизированных системах, снижая риск брака ипростои оборудования.
