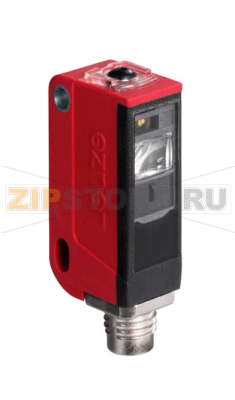

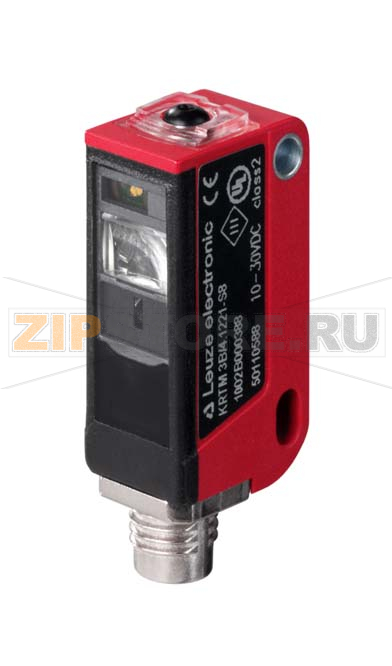

Датчик контраста Leuze KRTM 3B/6.1221-S8

Описание товара

Датчик контраста Leuze KRTM 3B/6.1221-S8 (арт. 50111313) предназначен для надежного распознавания контрастных меток на упаковочных материалах, этикетках и пленках. Он применяется на линиях розлива, в этикетировщиках, печатных и резательных машинах, где требуется быстрый и стабильный контроль меток при высокой скорости перемещения ленты. Пластиковый корпус снижает массу, упрощает монтаж и устойчив к большинству производственных сред. Конструкцией предусмотрен удобный teach‑in, а интерфейс с разъемом S8 обеспечивает быструю замену без сложной перенастройки оборудования.

Принцип работы датчика контраста основан на сравнении отраженного света от метки и подложки. Датчик выбирает оптимальную длину волны подсветки, фиксирует переход «фон–метка» и формирует дискретный сигнал для системы управления. За счет точного пятна и короткого времени реакции KRTM 3B/6.1221-S8 стабильно отрабатывает как глянцевые, так и матовые поверхности, в том числе сложные комбинации оттенков.

Области применения

• Обнаружение печатных меток на упаковочных лентах и рукавах.
• Синхронизация резки и термосварки по контрастным ориентирам.
• Контроль позиции этикеток и корректировка шага.
• Отслеживание регистра в печатных процессах.

Монтаж и настройка

Рекомендуется устанавливать датчик на жесткое, виброустойчивое основание, соблюдая перпендикулярность к поверхности материала. После механической фиксации выполните teach‑in на реальной паре «метка–фон». При смене материала или партии повторно обучите датчик. Для исключения паразитной засветки используйте экраны и корректно ориентируйте датчик относительно внешних источников света.

Типичные причины поломок

• Загрязнение оптики пылью, клеем, лаком, аэрозолями, что приводит к перегрузке эмиттера и ошибкам распознавания.
• Попадание влаги или агрессивных химических средств внутрь корпуса из‑за недостаточной защиты или неправильной мойки.
• Перегрев при работе вне допустимого температурного диапазона или возле источников тепла.
• Механические удары, вибрация, неправильная затяжка крепежа, вызывающие смещение оптики или трещины в пластиковом корпусе.
• Ошибки электромонтажа: переполюсовка, импульсные перенапряжения, отсутствие заземления, незадействованный экран кабеля.
• Неправильный teach‑in на неподходящем образце либо изменение контраста без последующей перенастройки.
• Усталостный излом кабеля, повреждение разъема S8, коррозия контактов.

Как понять, что запчасть вышла из строя

• Отсутствует индикация и выходной сигнал при наличии питания и корректной цели.
• Нестабильное переключение: ложные срабатывания, дрожание сигнала, сдвиг точки срабатывания при неизменных условиях.
• Датчик не проходит обучение или теряет настройку сразу после teach‑in.
• Не реагирует на заведомо контрастные метки, которые ранее уверенно детектировались.
• Сильный нагрев корпуса, посторонние запахи, следы конденсата, трещины или помутнение окна.
• Измерение тестером показывает отсутствие коммутации выхода при ручной проверке меткой и фоном.

Рекомендации по уходу и эксплуатации

• Проводите регулярную очистку оптического окна мягкой безворсовой салфеткой с нейтральным средством (например, изопропиловым спиртом). Не используйте абразивы.
• Защитите датчик от аэрозолей клея, паров растворителей и масляного тумана с помощью экранов или защитных кожухов.
• Обеспечьте надежную развязку вибраций и корректную фиксацию держателя, применяйте демпфирующие элементы при необходимости.
• Соблюдайте радиусы изгиба кабеля и выполняйте разгрузку от натяжения; периодически контролируйте состояние разъема S8.
• При смене материала, цвета метки или технологии печати заново выполняйте teach‑in и проверку на рабочих скоростях.
• Экранируйте сигнальные линии, соблюдайте полярность и требования к заземлению, используйте сертифицированные блоки питания.
• Исключите попадание влаги под давлением при мойке; при необходимости используйте защитные кожухи соответствующего класса.
• Храните и эксплуатируйте в пределах заявленных условий окружающей среды; не размещайте рядом с источниками тепла.

Датчик контраста Leuze KRTM 3B/6.1221-S8, выполненный в прочном пластиковом корпусе, оптимален для задач точной синхронизации по метке в упаковочных и этикетировочных процессах. При корректном монтаже, регулярной очистке и соблюдении электромонтажных требований устройство обеспечивает стабильную работу и предсказуемое качество контроля, а диагностика по индикаторам и выходным сигналам позволяет быстро выявлять и устранять отклонения.
