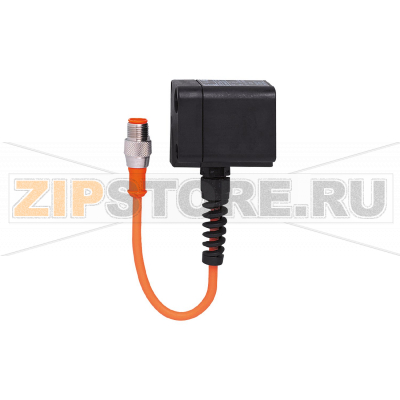

Датчик наклона IFM EC2060

Описание товара

• Датчик наклона
• 41 x 41 x 52 mm
• аналоговый
• ± 20 °
• 0,2 m
• M12 Разъем

Датчик наклона IFM EC2060 (R360/INCLINOMETER/4-20mA) — это промышленный инклинометр для контроля угла наклона относительно горизонта в системах автоматизации и мобильной технике. Аналоговый выход по току 4–20 мА обеспечивает устойчивую связь с ПЛК и контроллерами, что удобно для непрерывного мониторинга положения платформ, стрел, подъёмных механизмов, транспортеров и навесного оборудования. Компактный корпус и стандартный M12-разъём позволяют быстро интегрировать устройство в существующую проводку и обеспечить сервисопригодность на объекте.

Назначение и применение

IFM EC2060 используют там, где важен точный контроль наклона на ограниченном диапазоне, например, при выравнивании опор и рам, стабилизации рабочей платформы, отслеживании угла поворота узла, контроля наклона конвейера или регулировке технологических модулей. Стабильный токовый сигнал удобен для работы на длинных линиях связи и в условиях электромагнитных помех.

Монтаж и подключение

Для корректной работы важно жёстко и ровно закрепить датчик на неподвижной, виброустойчивой поверхности, соблюдая метки ориентации. Рекомендуется использовать экранированный кабель, надёжно зафиксировать жгуты, исключить натяжения и резкие перегибы. Соединение по M12 должно быть чистым и сухим; уплотнение — целым. Питание и распиновку следует выполнять строго по документации, а перед вводом в эксплуатацию — выполнить проверку нулевой точки и реакцию на известное изменение наклона.

Причины поломок

• Механические перегрузки: удар, падение, превышение допустимых вибраций, деформация площадки крепления.
• Попадание влаги и загрязнений в разъём или корпус из‑за повреждённого уплотнения, неплотной гайки M12, некорректной мойки под давлением.
• Электрические ошибки: неправильная распиновка, переполюсовка, выбросы напряжения, наводки и помехи из-за неэкранированных линий и плохого заземления.
• Повреждение кабеля или жил: изломы, перетирание, коррозия контактов, слабая обжимка наконечников.
• Термонагруженность и старение: длительная работа вне рекомендуемого температурного диапазона, частые термоциклы, что приводит к дрейфу нуля.
• Химическое воздействие: агрессивные среды, масла и моющие составы, разрушающие уплотнения и лакокрасочное покрытие.

Как понять, что запчасть вышла из строя

• Выходной ток отсутствует либо держится у нижнего/верхнего предела и не реагирует на изменение наклона.
• Сигнал скачет, появляется шум и случайные провалы при неизменном положении датчика.
• Заметный дрейф нулевой точки: требуется частая перенастройка, угол «уплывает» без причин.
• Нестабильная связь с контроллером: периодические обрывы, сообщения об ошибке канала.
• Визуальные признаки: следы коррозии на M12, трещины корпуса, деформация крепления, следы влаги.

1. Проверьте разъём M12, целостность уплотнения и чистоту контактов; при необходимости очистите и просушите.
2. Убедитесь в корректности питания и распиновки согласно документации системы.
3. Измерьте ток петли мультиметром, включив прибор последовательно, и медленно измените наклон — ток должен плавно меняться.
4. Исключите влияние контроллера: временно подключите датчик к эталонной петле или замените его заведомо исправным устройством.
5. Проверьте качество крепления и отсутствие люфта — механический сдвиг может имитировать «сбой».

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту разъёма: используйте защитные колпачки при демонтаже, периодически осматривайте контакты, допускается тонкий слой диэлектрической смазки для защиты от влаги.
• Обеспечьте правильный монтаж: ровная база, рекомендуемый момент затяжки, фиксация кабелей и разгрузка от натяжения.
• Применяйте экранированные линии связи и прокладывайте их вдали от силовых кабелей и частотных преобразователей.
• Защищайте датчик от прямого воздействия струй под высоким давлением и агрессивных химических средств; при мойке закрывайте разъём.
• Проводите регламентные осмотры: проверка реакции на контрольный наклон, визуальный осмотр корпуса и крепления, контроль стабильности нулевой точки.
• Храните запасные датчики в сухом месте, в оригинальной упаковке, без механических нагрузок на разъём и кабель‑вывод длиной 0,2 м.

Соблюдение этих рекомендаций позволит увеличить срок службы датчика наклона IFM EC2060 и обеспечить стабильную работу измерительного канала 4–20 мА в составе вашего оборудования.
