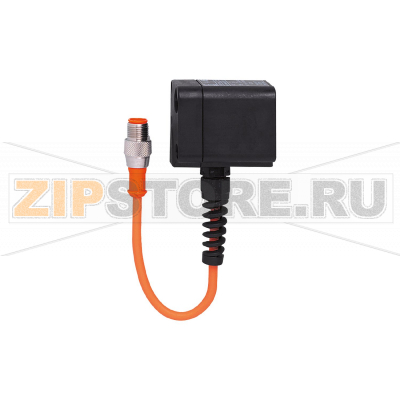

Датчик наклона IFM EC2082

Описание товара

Датчик наклона IFM EC2082 (R360/INCLINOMETER/4-20mA/II) предназначен для непрерывного контроля угла относительно гравитации с выдачей стандартного токового сигнала 4–20 мА. Такое решение удобно для подключения к ПЛК и системам мониторинга, где важны стабильная передача данных, помехоустойчивость и простая диагностика по току петли. Прибор применяется на подъемных платформах, в мобильной технике, на конвейерах, в системах выравнивания, а также в автоматизации строительной и сельскохозяйственной техники.

Принцип работы датчика наклона IFM EC2082 основан на измерении ускорения тяжести в одной или нескольких осях и преобразовании угла в линейный аналоговый сигнал. Это позволяет контролировать положение механизмов, ограничивать опасные углы, выполнять выравнивание и задавать уставки в ПЛК для автоматического управления.

Как понять, что датчик вышел из строя

• Выходной сигнал не соответствует фактическому наклону: угол меняется, а ток остается постоянным.
• Сигнал плавает, появляются рывки или внезапные скачки без механических причин.
• Ток в линии за пределами ожидаемого диапазона (например, заметно ниже 4 мА или выше 20 мА), ПЛК фиксирует «обрыв/короткое замыкание».
• Периодические пропадания сигнала при вибрации или движении кабеля (признак проблем с разъемом или проводкой).
• После включения длительное «уплывание» нуля или сильный дрейф показаний при стабильном положении.

Типичные причины поломок

• Механические удары, падения, превышение допустимых вибраций, деформация корпуса или основания.
• Попадание влаги и пыли из‑за поврежденных уплотнений, неплотно закрученного M12‑разъема или негерметичной коммутации.
• Ошибки электропитания: неправильная полярность, перенапряжение, импульсные помехи, наводки от силовой части.
• Повреждения кабеля: перегибы ниже допустимого радиуса, натяжение без разгрузки, истирание в месте прокладки.
• Коррозия контактов разъема, попадание конденсата при перепадах температуры.
• Неправильный монтаж: перекос плоскости, слабое или, наоборот, чрезмерное усилие крепежа, приводящее к напряжениям в корпусе.

Быстрая проверка и диагностика

• Питание и петля: измерьте напряжение на клеммах и ток в цепи 4–20 мА в разрыв — исключите обрыв и КЗ.
• Разъем и кабель: визуально осмотрите M12, проверьте целостность экрана и заземления, подтяните накидную гайку, убедитесь в отсутствии влаги.
• Механика: проверьте ровность и жесткость основания, отсутствие люфтов, правильность ориентации по метке корпуса.
• Сравнение: измените наклон на известный угол (например, переведите установку в две крайние позиции) и проверьте, меняется ли ток стабильно и повторяемо.
• Исключение внешних факторов: на время теста отключите рядом расположенные силовые приводы, чтобы оценить влияние ЭМС.

Рекомендации по уходу и эксплуатации

• Монтаж на ровное, жесткое основание; используйте рекомендуемый момент затяжки крепежа и фиксацию от вибрации.
• Соблюдайте герметичность: применяйте правильные уплотнительные кольца, полностью докручивайте M12‑разъем, защищайте ввод от влаги.
• Кабельная разводка: экранированный кабель, разделение трасс сигнала и силовой части, правильный радиус изгиба и разгрузка натяжения.
• Электропитание: стабилизированный источник, защита от перенапряжений, корректная полярность и заземление по схеме производителя.
• Периодический осмотр: раз в регламентный интервал проверяйте крепеж, состояние кабеля и разъема, очищайте корпус от загрязнений мягкой салфеткой без агрессивных растворителей.
• Проверка нуля и повторяемости: периодически сверяйте показания IFM EC2082 с контролируемой механической меткой или эталонной позицией системы.
• Хранение и транспорт: защищайте от ударов, влаги и конденсата; перед запуском дайте датчику акклиматизироваться до температуры окружения.

Корректно установленный и обслуживаемый датчик наклона IFM EC2082 обеспечивает стабильный контроль угла и надежную интеграцию в аналоговые контуры 4–20 мА. При замене или внедрении модели R360/INCLINOMETER/4-20mA/II рекомендуются идентичные точки крепления, сохранение направления оси и проверка шкалирования в ПЛК, чтобы получить повторяемые результаты без дополнительной перенастройки системы.

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик наклона IFM EC2082.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик наклона IFM EC2082 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
