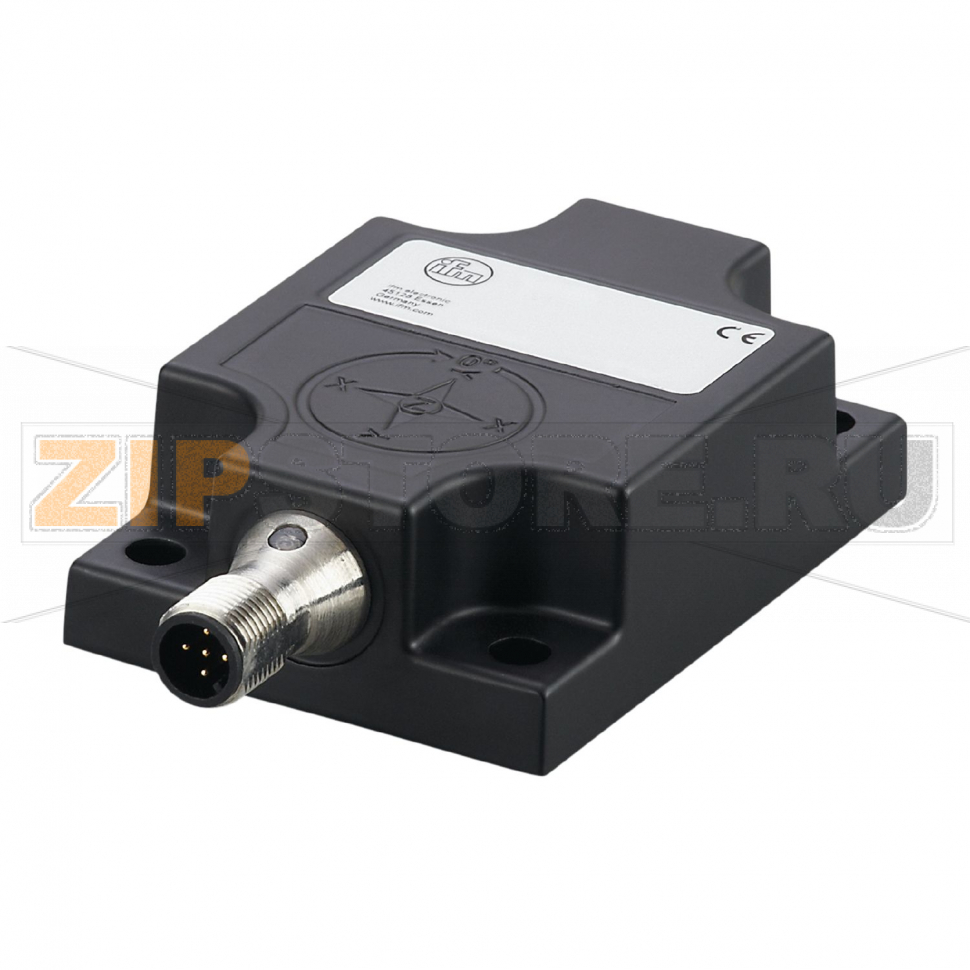

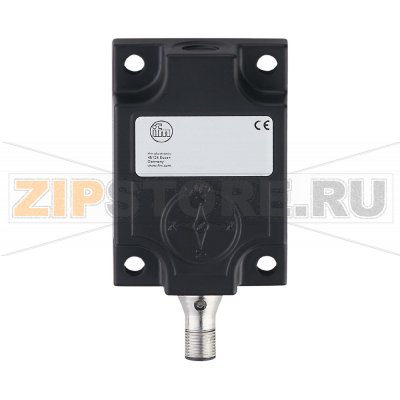

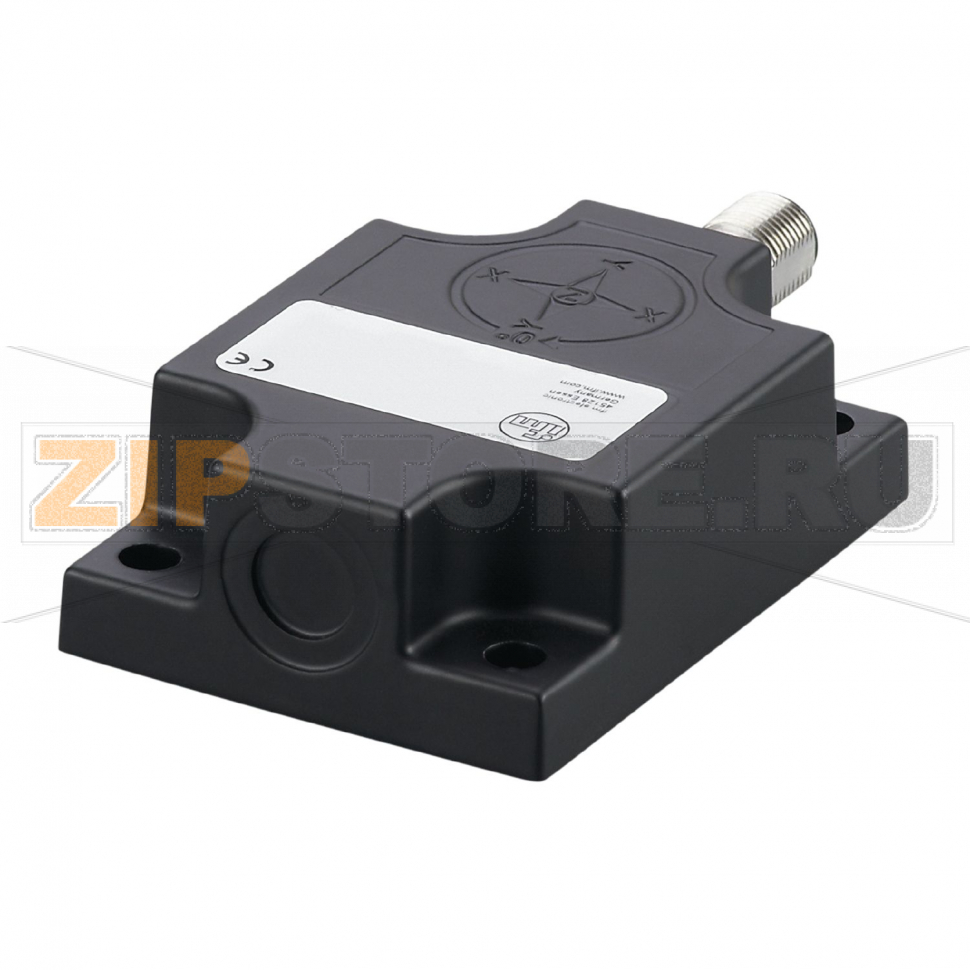

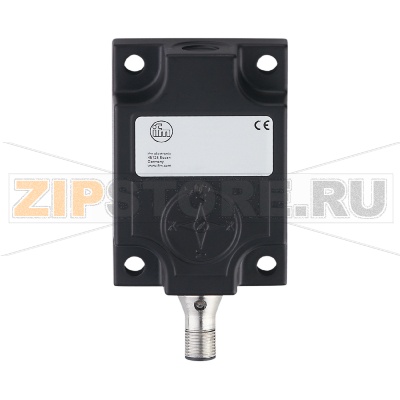

Датчик наклона IFM JD1111

Описание товара

Датчик наклона IFM JD1111 (каталожный номер INC-M1M360C-1-KG/US-V) предназначен для непрерывного контроля угла наклона в промышленной и мобильной технике. Устройство обеспечивает стабильные показания по всему диапазону и передает данные по шине CAN, что упрощает интеграцию в существующие системы управления. Компактный корпус и разъем M12 позволяют быстро выполнить монтаж и подключение в условиях ограниченного пространства.

В основе работы лежат инерциальные измерительные элементы с цифровой фильтрацией. Такая архитектура дает устойчивость к вибрациям и помехам и обеспечивает плавное, воспроизводимое измерение наклона. Датчик наклона IFM JD1111 используется для выравнивания платформ и подъемников, контроля положения стрелы кранов и манипуляторов, стабилизации шасси и навесного оборудования, навигации AGV/AMR и контроля угла поворота в составе мобильных машин.

Причины поломок

• Механические перегрузки: сильные удары, падения, чрезмерная вибрация при неверном креплении.
• Нарушение герметичности из‑за повреждения уплотнительного кольца разъема, коррозии контактов или некорректной затяжки.
• Ошибки электропитания: переполюсовка, броски напряжения, нестабильный источник питания.
• Нарушения в топологии CAN: отсутствие согласующих резисторов, обрывы экрана, плохие обжимы, «звезда» вместо линейной шины.
• Электромагнитные наводки при прокладке сигнальных кабелей рядом с силовыми без экранирования и разделения.
• Неисправность или повреждение кабеля/разъема: микротрещины, заломы, попадание влаги, загрязнение.
• Неверный монтаж: деформация корпуса при перетяжке крепежа, установка на неровную или подвижную поверхность.
• Программные ошибки: неподходящие фильтры и константы времени, некорректная калибровка нуля, неверно заданная осевая система.

Как понять, что запчасть вышла из строя

• Отсутствие обмена по CAN: в сети нет кадров от устройства, появляются ошибки шины.
• Постоянные или «застывшие» значения угла, которые не меняются при физическом наклоне.
• Резкие скачки, дрейф показаний или появление некорректных значений вне ожидаемых пределов.
• Невозможность выполнить калибровку или сохранять параметры.
• Сигнализация неисправности светодиодом (если предусмотрено) или диагностические сообщения в сети.
• Нагрев корпуса сверх обычного при штатном питании или аномальный потребляемый ток.
• Периодические обрывы связи при касании/шевелении кабеля — признак проблем с контактами.

Рекомендации по уходу и эксплуатации

• Монтаж выполнять на жесткую ровную поверхность, исключая прогибы и вибрационные «мостики». Соблюдать рекомендованный момент затяжки крепежа.
• Перед вводом в эксплуатацию проверить ориентацию осей и корректность системы отсчета, выполнить нулевую калибровку согласно документации.
• Питание подавать от стабилизированного источника, соблюдать полярность. Защищать цепь предохранителем и при необходимости — ограничителем перенапряжений.
• Шину CAN выполнять экранированной витой парой, с согласованием на концах линии и корректной развязкой экрана. Избегать «звездной» топологии и длинных ответвлений.
• Периодически осматривать разъем M12: состояние уплотнения, отсутствие влаги и загрязнений. Использовать совместимые кабели с соответствующим классом защиты.
• Не направлять струю мойки высокого давления непосредственно на область разъема; при обслуживании защищать соединение заглушкой.
• Проверять крепление и точность: не реже регламентного интервала сверять угол с эталонным уровнем/угломером и при необходимости корректировать калибровку.
• Избегать прокладки сигнальных кабелей рядом с силовыми и линиями ПЧ; при пересечении — под прямым углом. Соблюдать минимальные радиусы изгиба и разгрузку от натяжения.
• При обновлении конфигурации сохранять резервную копию параметров; выполнять изменения в контролируемых условиях с последующей проверкой на объекте.
• Хранение и транспортировка — в сухой таре, с защитой от ударов и статического электричества; перед установкой дать устройству выровнять температуру, чтобы избежать конденсата.

Соблюдение этих рекомендаций позволит поддерживать стабильную работу датчика наклона IFM JD1111 (INC-M1M360C-1-KG/US-V) и снизить риск отказов, связанных как с внешними факторами, так и с нарушением условий монтажа и эксплуатации.
