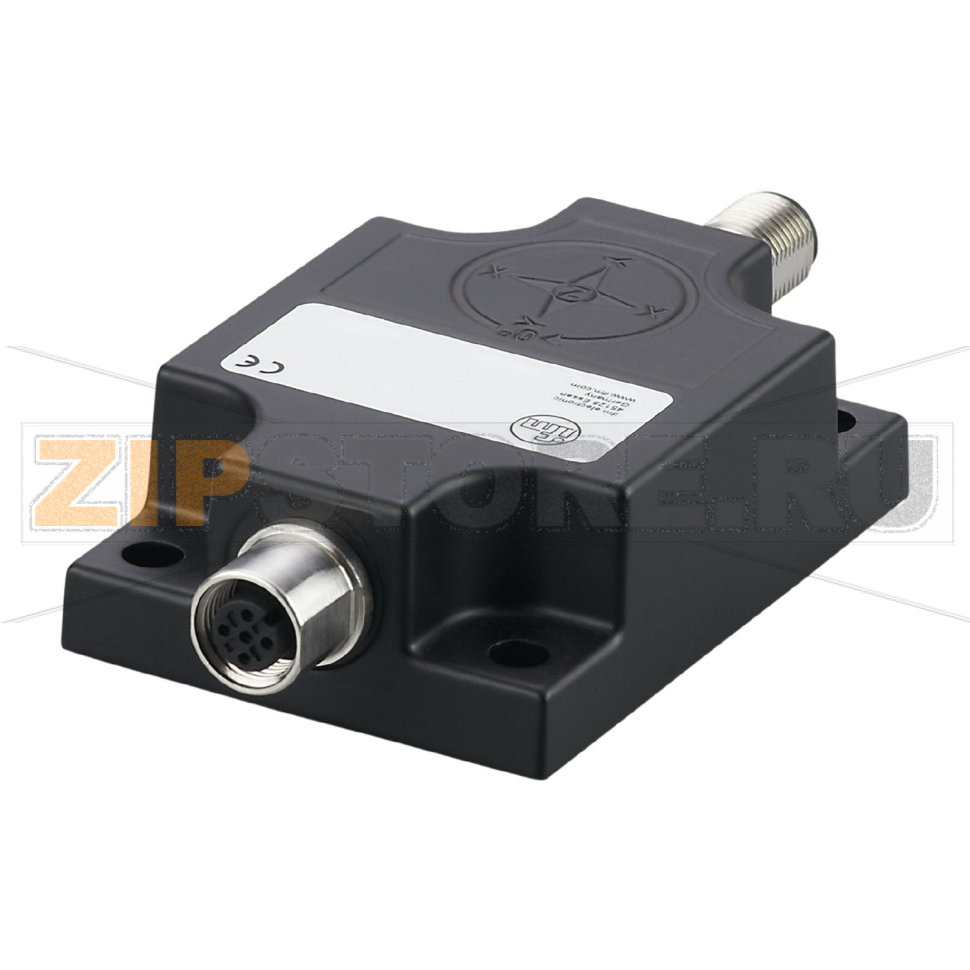

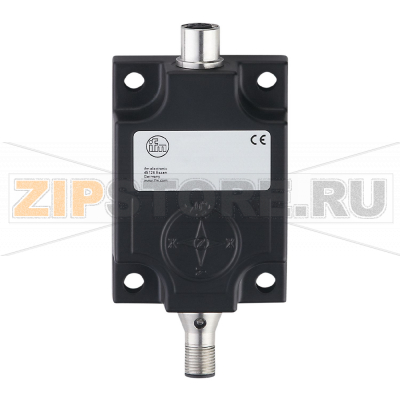

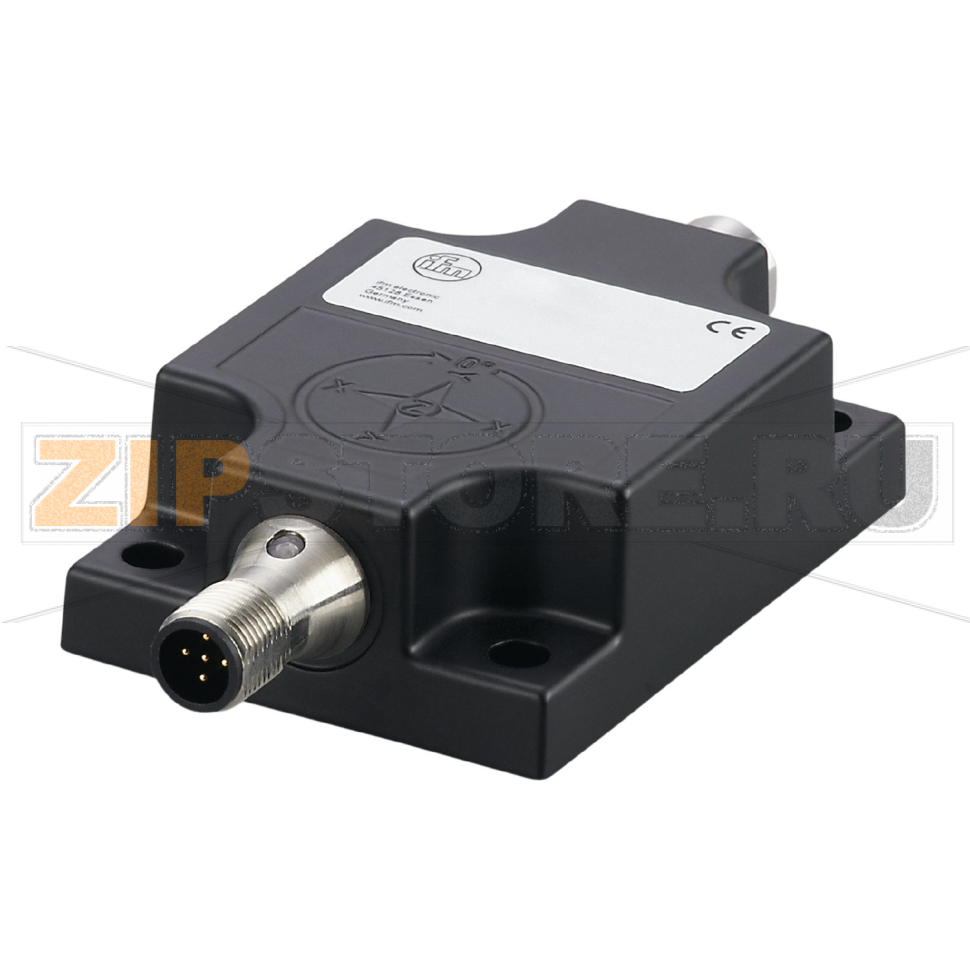

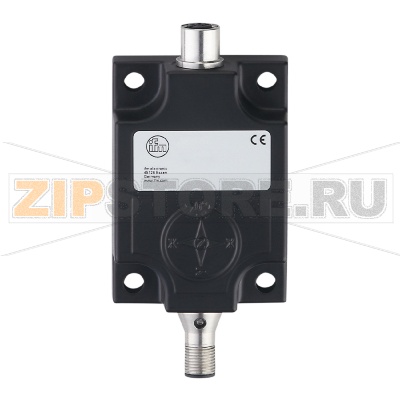

Датчик наклона IFM JD2120

Описание товара

Датчик наклона IFM JD2120 (каталожный номер INC-M2M180C-2-KG/US-H) предназначен для точного контроля угла наклона и пространственного положения узлов и механизмов. Он применяется в мобильной технике, на подъемно-транспортном оборудовании, в системах позиционирования платформ и навесных агрегатов, а также в автоматизированных линиях, где требуется стабильная передача данных по шине CAN и надежное соединение через стандартный M12.

Назначение и применение

Датчик наклона IFM JD2120 помогает отслеживать геометрию и динамику объекта в реальном времени: выравнивание рабочих платформ, контроль предельных углов, стабилизация навесных узлов, контроль крена/тангажа тележек и роботов. Благодаря компактному корпусу и промышленному интерфейсу устройство удобно интегрируется в существующие системы управления и подходит для эксплуатации в сложных условиях.

Принцип работы и интеграция

В основе устройства — твердотельные инерциальные элементы, измеряющие проекции гравитации. Встроенная обработка сигналов сглаживает шумы, компенсирует температурные влияния и формирует стабильные значения угла. Передача данных осуществляется по CAN, что обеспечивает помехоустойчивость и совместимость с контроллерами в транспортной и промышленной автоматике. При монтаже важно обеспечить жесткое основание, корректную ориентацию по осям и надежную фиксацию кабеля с разъемом M12.

Как понять, что запчасть вышла из строя

• Отсутствие обмена по CAN: контроллер не видит узел, периодически теряет связь или фиксирует ошибки шины.
• Зависание значений: данные «застывают» на нуле, максимуме или неизменном уровне независимо от реального наклона.
• Сильный дрейф показаний без изменения положения объекта, повышенный шум, скачки значений
  • Датчик наклона
  • 27 x 59 x 118,5 mm
  • CAN
  • Температура окружающей среды -40...85 °C
  • M12 Разъем
  • [измерение наклона]: ± 90 °

  Датчик наклона IFM JD2120 (каталожный номер INC-M2M180C-2-KG/US-H) используется для контроля углового положения узлов машин и механизмов, стабилизации платформ, контроля крена/тангажа мобильной техники и роботизированных систем. Устройство обеспечивает устойчивую передачу данных в систему управления, облегчая поддержание заданной геометрии и своевременное реагирование на отклонения.

  Область применения

  JD2120 применяют в подъемно-транспортном оборудовании, навесной технике, системах выравнивания, агротехнике, в тележках АГВ/AMR, а также в промышленной автоматике при задачах позиционирования. Компактный корпус и промышленный разъем упрощают интеграцию в существующие решения без серьезных изменений конструкции.

  Монтаж и интеграция

  Для корректной работы важно обеспечить жесткое основание и стабильную ориентацию датчика по осям. Рекомендуется крепить устройство на ровной, обезжиренной поверхности с применением фиксирющихся метизов и моментом затяжки согласно рекомендациям производителя конструкции, избегая перекоса. Кабельный ввод и разъем следует разгружать от вибрации и натяжения, использовать экранированный кабель и корректную разводку земли для минимизации помех на шине связи. После установки выполните базовую калибровку в нулевом положении (если предусмотрено системой управления) и проверьте корректность параметров сети (скорость обмена, адрес узла, терминаторы линии).

  Как понять, что запчасть вышла из строя

  • Отсутствие обмена: контроллер не обнаруживает узел в сети, фиксируются ошибки шины или периодические обрывы связи.
  • Нереалистичные данные: показания «застывают» на постоянном значении, скачут без видимой причины или наблюдается длительный дрейф при неподвижном объекте.
  • Несоответствие ориентации: после калибровки значения систематически смещены на постоянный угол и не компенсируются настройками.
  • Реакция на вибрацию: при слабых толчках появляются сильные шумы и ложные срабатывания ограничений.
  • Признаки электрических проблем: нагрев корпуса, нестабильное питание, срабатывание защиты по току в цепи питания датчика.
  • Визуальные симптомы: повреждения корпуса, следы влаги/конденсата внутри разъема, коррозия контактов, растрескивание герметика.

  Типичные причины поломок

  • Механические перегрузки: ударные нагрузки, неправильная установка на неровную поверхность, чрезмерная вибрация без демпфирования.
  • Воздействие среды: длительное попадание влаги и агрессивных веществ при нарушении герметичности, некачественные уплотнения или неверно выбранный класс защиты периферии.
  • Электрические факторы: импульсные перенапряжения, нарушение экранирования, плохой контакт в разъеме, ошибки в разводке «земли» и терминаторов линии связи.
  • Нарушение правил монтажа: натяжение и перекручивание кабеля, отсутствие разгрузки, прокладка рядом с силовыми линиями без достаточного расстояния.
  • Неправильная калибровка или конфигурация: неверные параметры сети и фильтрации, что приводит к ошибкам обмена и искажению данных.

  Самодиагностика и проверка

  Перед заменой датчика проверьте питание на разъеме, целостность экрана, сопротивление терминаторов канала связи, соответствие скорости обмена и адреса конфигурации сети. Осмотрите контакты разъема: при наличии окислов очистите их подходящим средством и восстановите уплотнение. При возможности сравните показания JD2120 с эталонным уровнем или инклинометром, зафиксировав узел в нескольких стабильных положениях. Если неисправность сохраняется при гарантированно исправной проводке и корректной конфигурации, узел требует замены.

  Рекомендации по уходу и эксплуатации

  • Периодически проверяйте крепеж и отсутствие люфта, особенно после транспортировки и вибронагрузок.
  • Держите разъемы сухими и чистыми, следите за целостностью уплотнений. Используйте защитные колпачки при демонтаже кабеля.
  • Раз в регламентный период выполняйте контрольные измерения в двух-трех опорных положениях для оценки дрейфа.
  • Избегайте избыточной струйной мойки и направленного высокого давления на область разъема.
  • Обеспечьте корректное заземление и экранирование кабеля, разделяйте силовые и сигнальные линии.
  • Храните датчик в сухом месте, в заводской упаковке, с защитой от статического электричества и ударов.

  IFM JD2120 (INC-M2M180C-2-KG/US-H) обеспечивает стабильный контроль угла наклона при корректной установке и соблюдении правил подключения. Регулярная профилактика, проверка контактов и фиксации, а также внимание к параметрам сети помогают поддерживать точность измерений и продлевают срок службы узла.
