Датчик наклона IFM JD2310

Описание товара

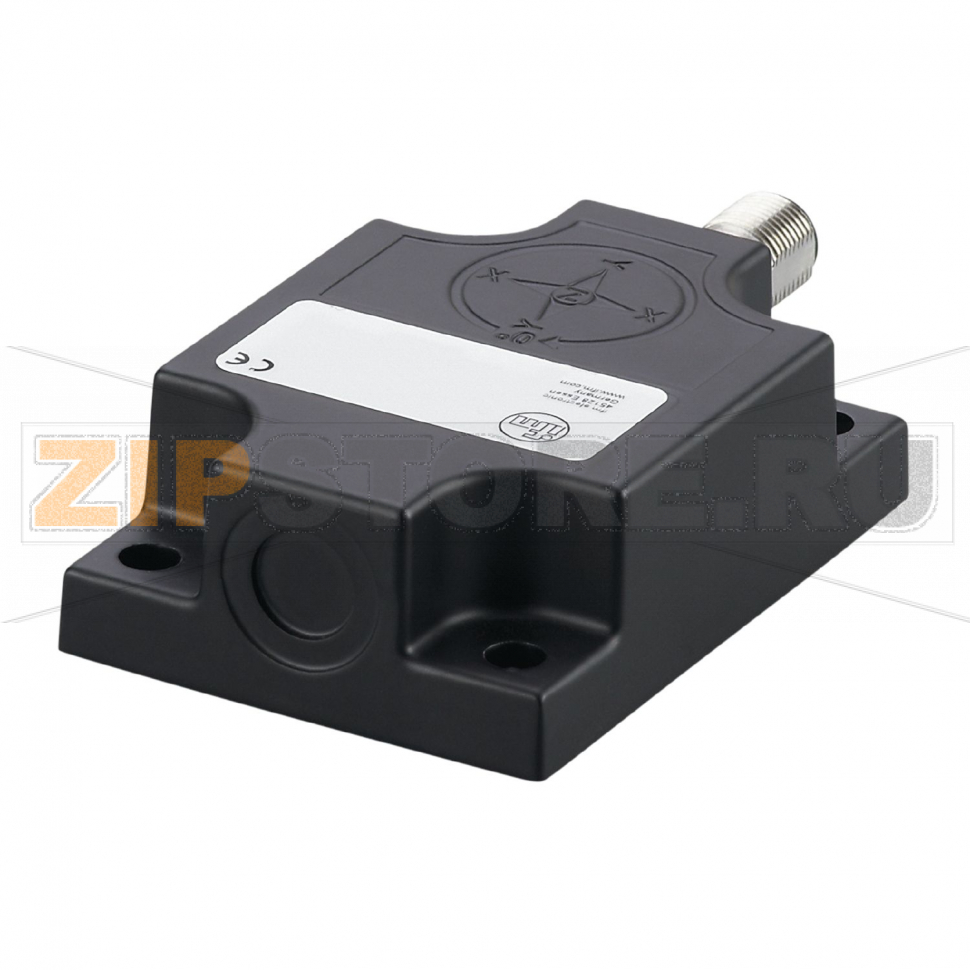

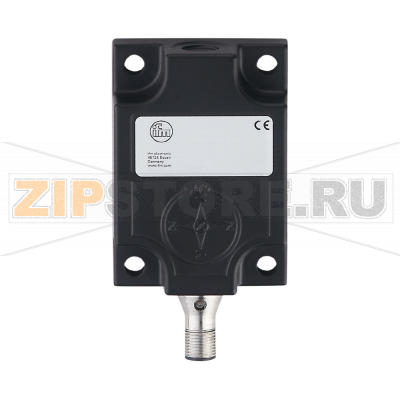

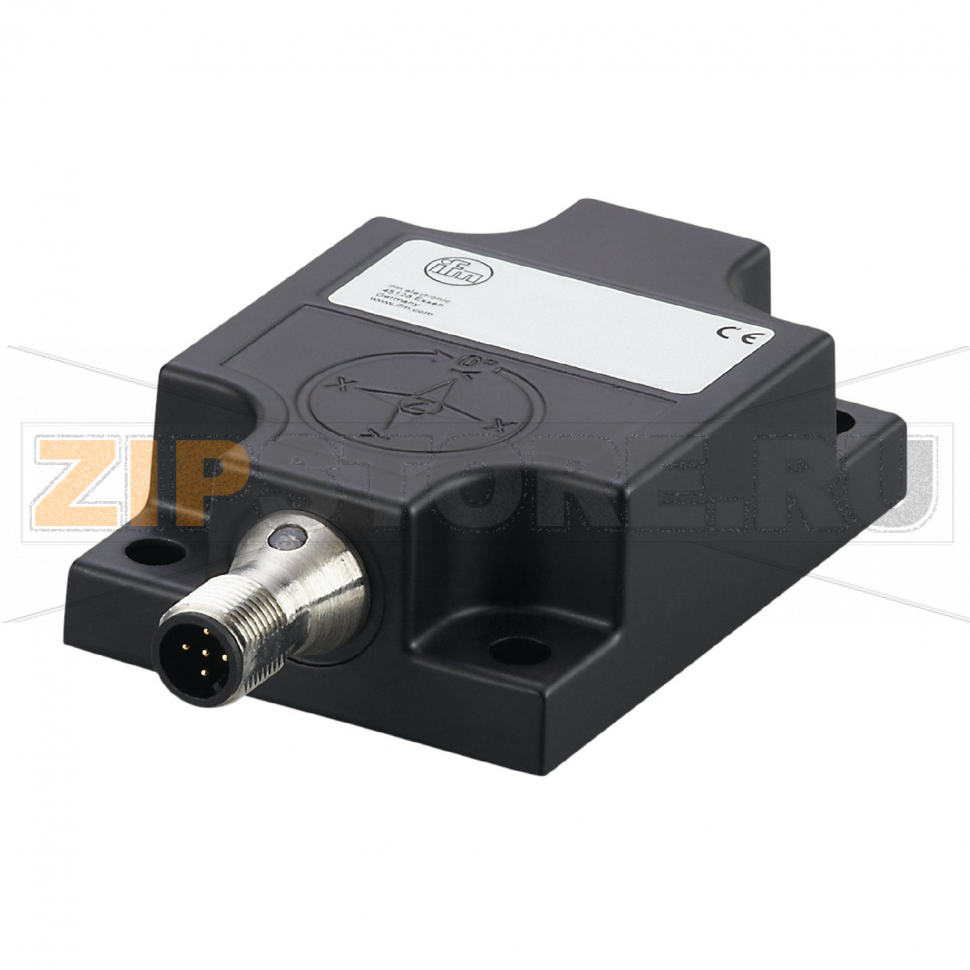

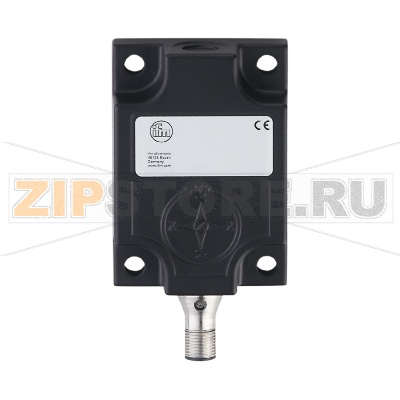

IFM JD2310 (каталожный номер INC-M2M180J-1-KG/US-H) — промышленный датчик наклона для мобильной и стационарной техники, предназначенный для устойчивого контроля положения узлов и механизмов в условиях вибрации, ударных нагрузок и перепадов температур. Он применяется для удержания горизонта платформ, ограничения рабочей зоны стрел, стабилизации опор, мониторинга уклонов шасси и других задач, где важна надёжная и предсказуемая информация об угле относительно гравитации.

Назначение и принцип работы

Датчик наклона IFM JD2310 использует инерциальные измерительные элементы и алгоритмы фильтрации для определения угла с учётом статических и динамических воздействий. При правильной установке он обеспечивает повторяемые показания и устойчивость к кратковременным ускорениям, характерным для мобильной техники. Перед вводом в эксплуатацию выполняют базовую установку нуля на опорной поверхности и проверяют согласованность осей датчика с осями машины.

Монтаж и ввод в эксплуатацию

• Закрепите датчик на жёсткой, ровной площадке с исключением прогибов и микроподвижек. Используйте длительно виброустойчивый крепёж и соблюдайте рекомендуемый момент затяжки.
• Согласуйте ориентационные метки корпуса с осями машины; обеспечьте повторяемость положения при замене.
• Проложите кабель без излишних изгибов и натяга, выполните надежную фиксацию и защиту от истирания. Разъём M12 должен быть чистым, уплотнение — целым.
• Подключите к сети и шине CAN, проверьте завершение линии (терминацию), адрес/скорость обмена и корректность получаемых кадров.
• Снимите контрольные показания на уровне и при известных углах, при необходимости выполните нулевую калибровку.

Как понять, что запчасть вышла из строя

• Потеря связи по CAN: отсутствуют сообщения, периодические обрывы, ошибки на шине.
• Нереалистичные или «залипшие» значения: постоянный ноль, граничные значения, резкие скачки без механических причин.
• Чрезмерный дрейф показаний после прогрева или при стабильном положении.
• Неуспешная калибровка нулевого уровня, невозможность сохранить настройки.
• Нестабильное питание датчика, самопроизвольные перезапуски, ощутимый перегрев корпуса.
• Следы коррозии, влага в области разъёма M12, механические повреждения корпуса или крепления.

Типичные причины поломок

• Механические перегрузки: удар по корпусу, деформация площадки, разрушение крепежа.
• Нарушения электропитания: переполюсовка, перенапряжение, сильные пульсации или броски при пуске.
• Ошибки в шине: отсутствие/неправильная терминация, плохие экранирование и заземление, замыкания и наводки.
• Попадание влаги, масла и агрессивных сред в область разъёма, повреждение уплотнений.
• Постоянные высокие вибрации при несоответствующем креплении, усталостные трещины в кронштейне.
• Неверная установка и калибровка, приводящие к постоянным смещениям и траверсам фильтра.

Диагностика неисправностей

• Проверьте питание и целостность кабеля; осмотрите контакты M12 и уплотнительное кольцо.
• Измерьте сопротивление линии CAN, проверьте терминацию и качество контактов в тройниках/ответвлениях.
• Снимите трассу обмена анализатором CAN и убедитесь в наличии корректных кадров без частых ошибок.
• Сравните показания с эталонным уровнем или точным угломером при нескольких фиксированных положениях.
• Выполните нулевую калибровку на горизонтальной поверхности и повторите тест после термопрогона.
• Для исключения внешних факторов проведите A/B-сравнение с заведомо исправным датчиком на том же месте.

Рекомендации по уходу и эксплуатации

• Регулярно осматривайте крепёж, площадку установки и состояние кабельной трассы; подтягивайте крепёж при необходимости.
• Поддерживайте чистоту разъёма: удаляйте загрязнения, проверяйте уплотнение; избегайте прямой струи высокого давления на область соединения.
• Не допускайте натяга и кручения кабеля; используйте фиксаторы и защитные гофры в местах возможного перетирания.
• Периодически верифицируйте нулевую точку и корректность показаний на контрольной поверхности.
• Следите за состоянием шины связи: корректная терминация, надёжные контакты, отсутствие коррозии и влаги.
• При сезонных перепадах условий эксплуатации выполняйте контрольные проверки после длительного простоя или экстремальных температур.

Соблюдение указанных практик обеспечивает стабильную работу датчика наклона IFM JD2310 и минимизирует простои, связанные с непредвиденными отказами. При замене используйте совместимые крепёжные элементы и сохраняйте прежнюю ориентацию, чтобы исключить дополнительную переориентацию и просадку точности.
