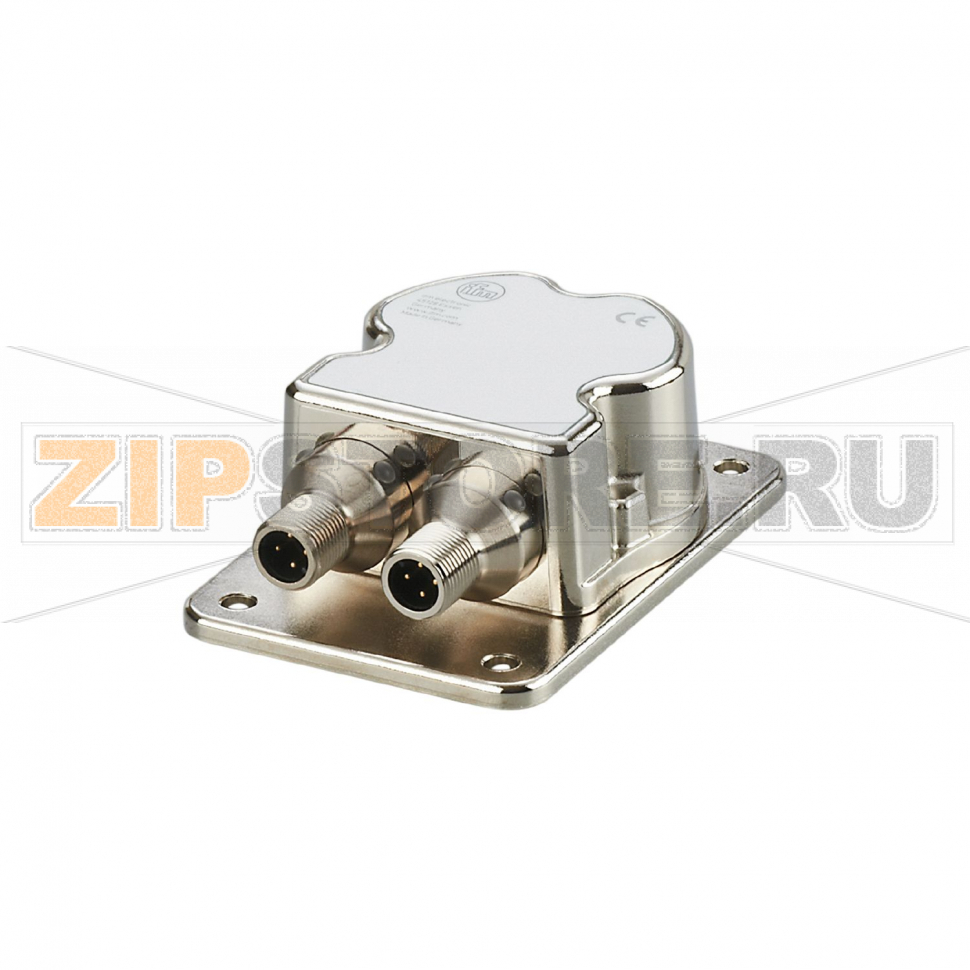

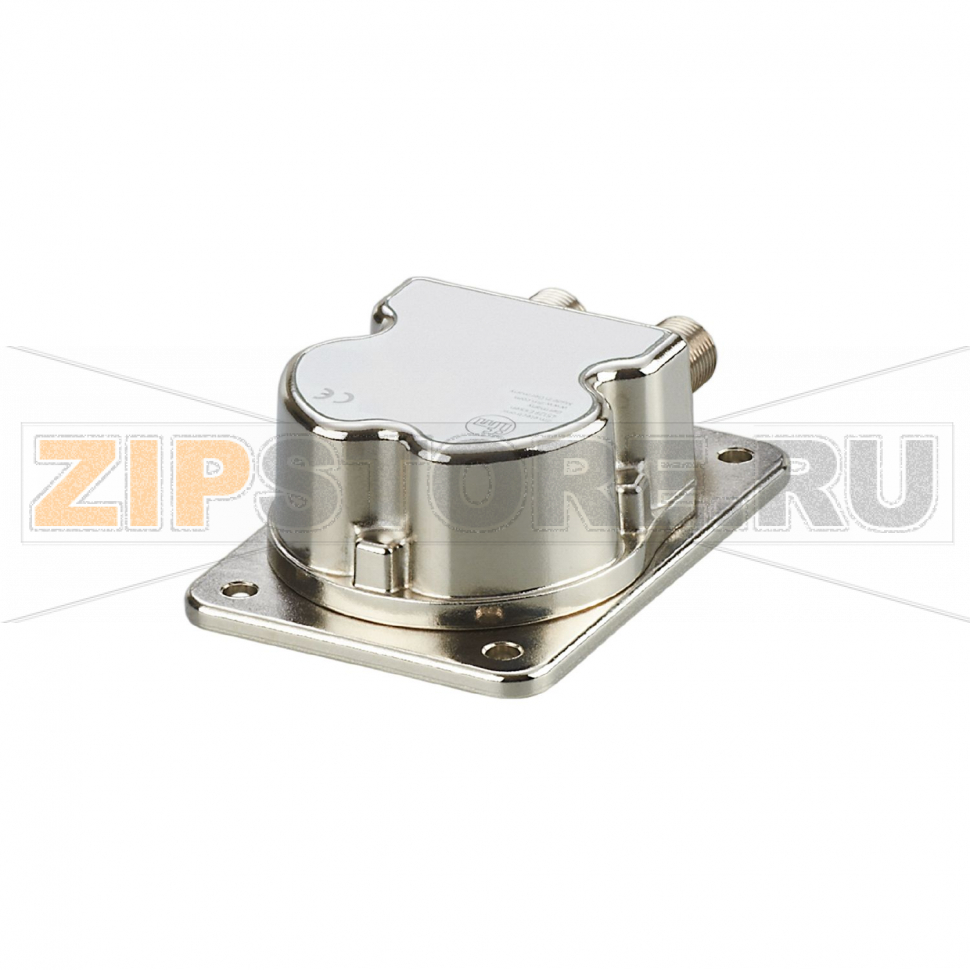

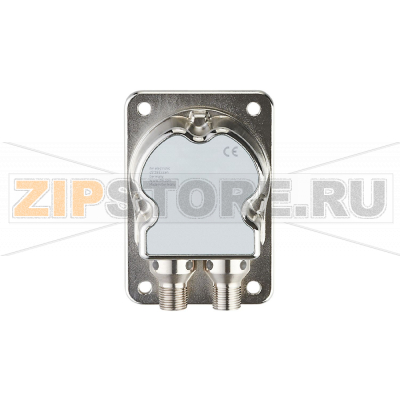

Датчик наклона IFM JN2200

Описание товара

• Датчик наклона
• 90 x 62 x 33,2 mm
• PNP/NPN
• нормально открытый / нормально закрытый (программируемый)
• аналоговый
• IO-Link
• Температура окружающей среды -40...85 °C
• M12 Разъем
• [измерение наклона]: ± 180 °

Датчик наклона IFM JN2200 (каталожный номер INC-M2M360ABIAKG/US) предназначен для точного контроля углового положения в промышленной автоматике. Он применим для мониторинга платформ, манипуляторов, конвейерных линий, мобильной техники и подъемных систем, где требуется стабильное измерение наклона и надежная коммутация. Устройство сочетает дискретные и аналоговые сигналы, а также цифровой интерфейс для параметрирования и диагностики, что облегчает интеграцию в существующие системы.

В основе работы — инерциальный измерительный модуль с компенсацией помех и настраиваемой фильтрацией. Через IO-Link доступны удаленная настройка порогов, выбор логики выходов, масштабирование аналогового сигнала и чтение диагностических данных. Прочный промышленный корпус и стандартный разъем обеспечивают быстрый монтаж, а универсальные варианты выходов позволяют использовать JN2200 в разнопрофильных задачах — от точной юстировки узлов до контроля предельных положений.

Причины поломок

• Сильные ударные нагрузки и длительная вибрация, передающиеся на корпус, приводящие к деградации чувствительного модуля.
• Ошибки электромонтажа: переполюсовка, перенапряжение, короткое замыкание линий или некорректное заземление.
• Попадание влаги и загрязнений из-за поврежденного уплотнения разъема или неверно затянутой гайки M12.
• Коррозия контактов при эксплуатации во влажной/агрессивной среде без соответствующей защиты.
• Электромагнитные помехи и наводки при прокладке сигнальных линий рядом с силовыми кабелями.
• Чрезмерные температурные циклы и перегрев, выходящие за пределы допустимого диапазона.
• Механические напряжения в основании при неправильном крепеже или перекосе площадки.

Как понять, что запчасть вышла из строя

• Показания «залипают» на постоянном значении или скачут без изменения реального наклона.
• Дискретные выходы постоянно активны или неактивны вне зависимости от положения.
• Аналоговый канал выдает нереалистичные уровни (за пределами ожидаемого диапазона) или отсутствует реакция на изменение угла.
• Нет связи по IO-Link, устройство не идентифицируется или параметры не читаются.
• Индикация состояния сигнализирует об ошибке, питание в норме, но функция не восстанавливается после перезапуска.
• Замечается рост потребляемого тока или локальный нагрев корпуса без нагрузки на выходах.

Рекомендации по уходу и эксплуатации

• Монтируйте датчик на ровную жесткую поверхность, исключая перекос и напряжение в корпусе; используйте рекомендованный момент затяжки крепежа.
• Устанавливайте кабель со страховкой от натяжения; не допускайте изгибов у разъема и виброразъема без фиксации.
• Применяйте экранированные кабели для аналоговых и IO-Link линий, разводите их отдельно от силовых трасс, организуйте качественное заземление.
• Следите за целостностью уплотнительного кольца M12 и чистотой контактов; при обслуживании отключайте питание.
• Периодически выполняйте контрольную калибровку/обнуление и проверяйте пороги срабатывания; храните резервную копию параметров через IO-Link.
• Избегайте ударных нагрузок и резонансных частот; при вибронагруженных установках используйте демпфирующие проставки.
• При мойке защищайте разъем от прямого напора, используйте совместимые чистящие средства, предотвращайте конденсат при перепадах температур.

Для замены датчика наклона IFM JN2200 (INC-M2M360ABIAKG/US) рекомендуется заранее выгрузить текущие параметры, затем после установки восстановить их через IO-Link и выполнить функциональный тест: проверку реакции дискретных выходов, линейности аналогового канала и корректности масштабирования. Соблюдение указанных практик продлевает срок службы и гарантирует стабильную работу системы управления.
