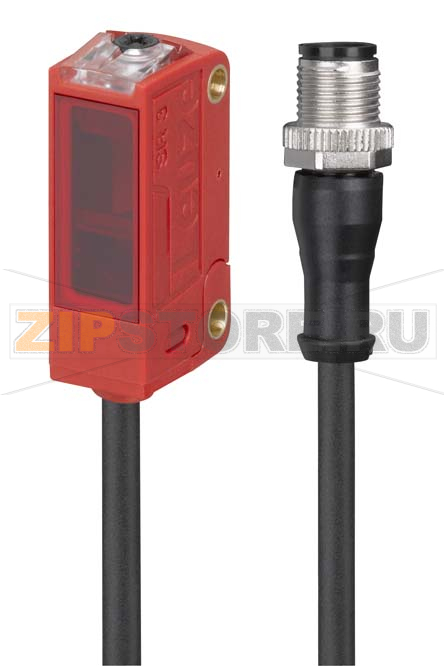

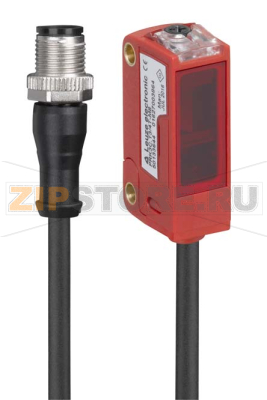

Датчик оптический Leuze HT3CL1.B/4P-200-M12

Описание товара

Назначение и область применения

Оптический датчик Leuze HT3CL1.B/4P-200-M12 (артикул 50133616) — компактное решение для надежного обнаружения объектов в автоматизированных линиях. Применяется на конвейерах, упаковочных и сортировочных машинах, в системах логистики и складской автоматизации, а также в сборочных участках. Пластиковый корпус и стандартный разъем M12 упрощают монтаж и замену в существующих установках. Датчик подходит для контроля наличия/отсутствия изделий, счета, позиционирования и простых задач идентификации на малых и средних дистанциях.

Принцип работы

Leuze HT3CL1.B/4P-200-M12 относится к оптическим датчикам отраженного света: он излучает световой луч и анализирует отражение от поверхности объекта. Изменение уровня отраженного сигнала преобразуется в электрический переключающий выход, что позволяет системе управления принимать решение о наличии объекта в зоне контроля. Такой метод обеспечивает высокую скорость срабатывания и стабильность работы при корректной установке и чистой оптике.

Монтаж и настройка

Для корректной работы важно обеспечить точную ориентацию датчика на контролируемую зону и жесткую фиксацию без вибраций. Используйте штатные кронштейны, исключайте механические нагрузки на корпус и разъем. Прокладывайте кабель с учетом минимального радиуса изгиба и разгрузки от натяжения. При настройке чувствительности ориентируйтесь на реальный объект: матовые, темные и текстурные поверхности отражают свет слабее, чем светлые и глянцевые. Посторонняя засветка и отражающие фоновые элементы должны быть исключены или экранированы.

Типовые причины поломок

• Загрязнение или повреждение оптического окна (пыль, масло, абразив, царапины, трещины).
• Неправильное питание или скачки напряжения, наводки от силового оборудования, ошибки заземления.
• Механические воздействия: удары, вибрация, перекос крепления, излом кабеля у разъема M12.
• Тепловая перегрузка: работа за пределами допустимого температурного диапазона, отсутствие вентиляции.
• Попадание влаги и химически активных сред при недостаточной защите или некорректном IP-соответствии точки установки.
• Неверная настройка чувствительности, приводящая к постоянным ложным срабатываниям и ускоренному износу.

Как понять, что запчасть вышла из строя

• Отсутствие переключения выхода при наличии объекта в зоне контроля, при этом питание и подключение исправны.
• Постоянное состояние «включен» или «выключен» вне зависимости от наличия/отсутствия объекта.
• Нестабильная работа: хаотичные срабатывания, зависящие от вибраций или внешней засветки.
• Необычная индикация (светодиод мигает или не горит вопреки штатной логике) при корректном питании.
• Существенное снижение «дальности»: датчик реагирует только вблизи либо вовсе не различает стандартные объекты.
• Видимые дефекты: трещины корпуса/окна, следы перегрева, окисление контактов разъема.

Рекомендации по уходу и профилактике

• Регулярно очищайте оптическое окно мягкой безворсовой салфеткой и нейтральным средством; не используйте абразивы.
• Проверяйте выравнивание и жесткость крепления; устраняйте люфт и вибрации.
• Поддерживайте стабильное и соответствующее требованиям питание; применяйте фильтры/супрессоры от помех и перенапряжений.
• Экранируйте датчик от прямой солнечной засветки и зеркальных фоновых поверхностей, при необходимости используйте экраны и кожухи.
• Контролируйте состояние кабеля и разъема M12: отсутствие заломов, натяжения, влаги; периодически подтягивайте накидную гайку.
• Проводите проверку чувствительности и корректируйте настройку при смене материала, цвета или формы контролируемых изделий.
• Соблюдайте температурно-влажностный режим и химическую совместимость окружающей среды с пластиковым корпусом.
• Включите датчик в план профилактики: визуальный осмотр, тест с контрольным образцом, чистка — по регламенту линии.

Эксплуатационные замечания

При интеграции Leuze HT3CL1.B/4P-200-M12 в систему учитывайте фоновую отражающую арматуру, блестящие элементы и прозрачные объекты — для них может потребоваться отдельная настройка или экранирование зоны. В программируемой логике рекомендуются таймеры подавления дребезга и диагностика состояния входа. При замене по артикулу 50133616 следуйте маркировке выводов и сохраняйте прежнюю схему подключения, чтобы исключить переполюсовку и ошибку логики.

Соблюдение правил монтажа, регулярная чистка оптики и корректное питание обеспечат стабильную работу датчика и продлят срок службы даже в нагруженных участках производственной линии.
