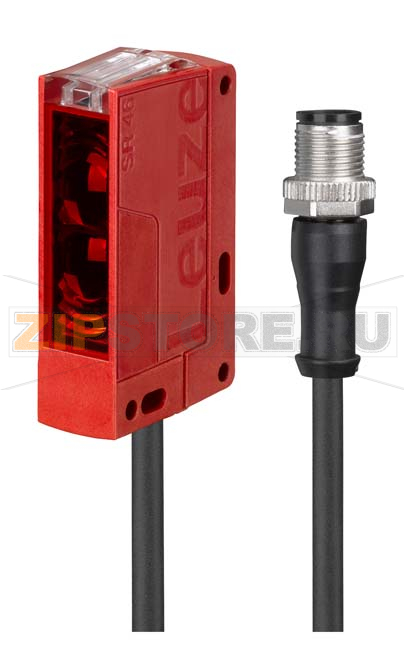

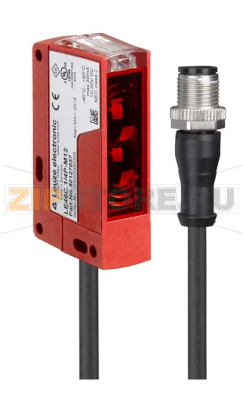

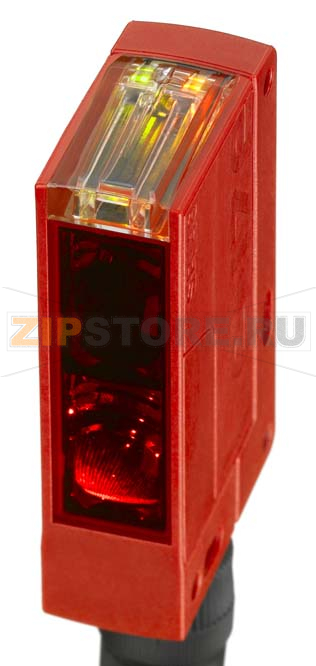

Датчик оптический Leuze HT46C/4P-200-M12

Описание товара

Оптический датчик Leuze HT46C/4P-200-M12 (артикул 50129752) предназначен для надежного бесконтактного контроля объектов в автоматизированных системах. Он применяется на конвейерах, в упаковочных машинах, на участках сборки и тестирования, где требуется стабильное обнаружение изделий независимо от их формы и скорости перемещения. Компактный корпус из пластика облегчает монтаж в ограниченном пространстве, а разъем M12 ускоряет замену и сервис.

Применение и особенности

Датчик фиксирует присутствие объекта по отраженному от него световому потоку и выдает дискретный сигнал в систему управления. 50129752 - Датчик оптический Leuze HT46C/4P-200-M12 демонстрирует устойчивую работу при типичных производственных помехах: вибрации, запыленность, наличие бликов от металлических поверхностей. Используется для детекции кромки, позиционирования на остановочных станциях, контроля прохождения тары, подсчета деталей и проверки комплектаций.

Монтаж и настройка

• Расположите датчик так, чтобы его оптическая ось была направлена на зону контроля, а фон позади объекта не создавал паразитных отражений.
• Обеспечьте жесткое крепление без прогиба кронштейна; исключите передачу вибрации от механизма.
• Прокладывайте кабели отдельно от силовых линий и частотных приводов, используйте экранирование и заземление согласно схеме.
• Выполните базовую настройку чувствительности (потенциометр или teach‑in — в зависимости от исполнения) на реальном объекте и штатном фоне.
• Проверяйте стабильность срабатывания на всей ширине допускаемого диапазона расстояний.

Типичные причины поломок

• Загрязнение оптики: пыль, масло, конденсат, абразивные частицы, нагар.
• Механические воздействия: удар, деформация корпуса, царапины на окне.
• Проблемы электропитания: превышение напряжения, обратная полярность, импульсные помехи, отсутствие общей земли.
• Нарушение герметичности разъема M12, попадание влаги и коррозия контактов.
• Повреждение кабеля/жгута: перегибы, натяжение без разгрузки, излом жил.
• Перегрев рядом с источниками тепла, длительная работа вне допустимого диапазона температур.
• Старение излучателя и деградация приемника при длительной эксплуатации без обслуживания.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания на корпусе, выход не переключается при перекрытии луча.
• Ложные срабатывания на пустом фоне или постоянное «сработано» вне зависимости от объектов.
• Резкое сокращение дальности обнаружения, необходимость подводить объект почти вплотную.
• Нестабильность при вибрации или изменении освещенности; «дрожание» сигнала на ПЛК.
• Эффект «пропадания» контакта при пошатывании разъема или шевелении кабеля.
• Следы запотевания под оконцем, запах перегрева, визуальные дефекты корпуса.

Диагностика перед заменой

• Проверьте питание и полярность мультиметром на разъеме M12.
• Очистите оптическое окно и повторно выполните настройку чувствительности.
• Исключите внешние отражения: временно измените фон или угол установки.
• Сравните работу с заведомо исправным датчиком того же типа.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте оптику мягкой безворсовой салфеткой и нейтральным средством без абразивов и агрессивных растворителей; при сильной пыли используйте сжатый воздух.
• Защитите зону датчика кожухом от брызг и стружки; при необходимости применяйте защитные окна.
• Обеспечьте правильную разгрузку кабеля, не допускайте постоянных перегибов у ввода.
• Разъем M12 держите сухим и чистым; периодически осматривайте контакты, используйте уплотнительное кольцо и затяжку с рекомендованным моментом.
• Фильтруйте питание, применяйте защиту от перенапряжений и всплесков.
• После регулировок фиксируйте положение крепежа, исключая самопроизвольный сдвиг.
• В плановом ТО контролируйте повторяемость срабатываний на эталонных образцах.

Если после очистки, корректной настройки и проверки питания 50129752 - Датчик оптический Leuze HT46C/4P-200-M12 продолжает работать нестабильно или не формирует выходной сигнал, рационально выполнить замену. Своевременное обслуживание и правильный монтаж существенно продлевают срок службы и поддерживают стабильность работы линии.
