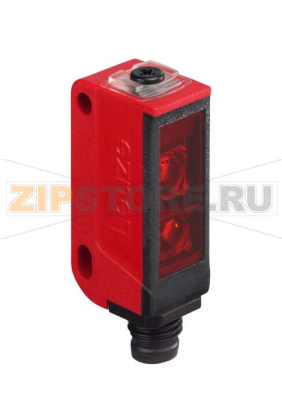

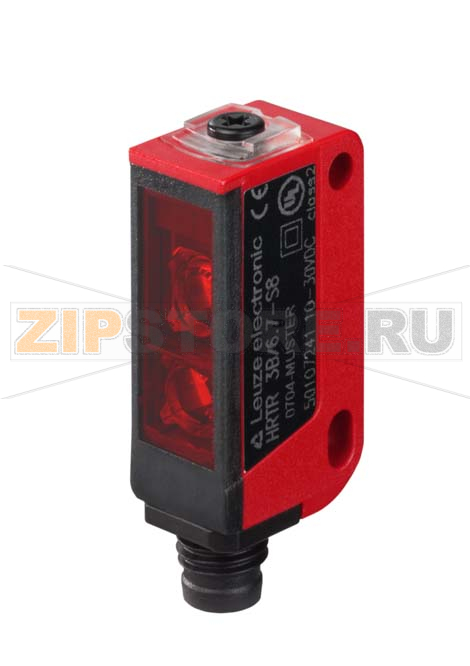

Датчик оптический Leuze RTFR 3B/6.7

Описание товара

Назначение и область применения

Датчик оптический Leuze RTFR 3B/6.7 (арт. 50108501) предназначен для надежного обнаружения объектов в системах автоматизации: на конвейерах, в упаковочном оборудовании, сортировке, сборочных линиях и испытательных стендах. Благодаря оптическому принципу работы устройство фиксирует наличие/отсутствие предметов, выполняет подсчет и контроль прохождения изделий, подходит для типовых задач датчиков отраженного или прерываемого луча (в зависимости от используемой схемы). Компактное исполнение и стандартные промышленные разъемы облегчают интеграцию в существующие линии и подключение к ПЛК.

Особенности эксплуатации

Leuze RTFR 3B/6.7 стабильно работает при корректной юстировке и чистоте оптики. Важны правильный выбор места установки, исключение паразитных отражений и обеспечение стабильного питания. Для настройки часто применяется teach-ин или регулировка чувствительности (при наличии), индикаторы состояния позволяют контролировать переключение срабатывания в процессе наладки и диагностики.

Причины поломок

• Загрязнение оптических поверхностей: пыль, мука, стружка, аэрозоли смазочно-охлаждающих жидкостей, капли воды затрудняют прохождение или прием света.
• Механические воздействия: удары, вибрация, перекос крепления, превышение допустимого усилия на корпус или разъем.
• Нарушения электропитания: перенапряжения, пульсации, просадки, обратная полярность, токовые перегрузки и короткие замыкания на выходе.
• Неправильная проводка: повреждение кабеля, излом жил у ввода, отсутствие разгрузки от натяжения, попадание влаги в разъем.
• Неблагоприятная среда: конденсация, перепады температур, агрессивные моющие средства, длительное воздействие высокой температуры.
• Старение излучателя/приемника: деградация светодиода и фотоприемника со временем, снижение интенсивности излучения.
• Электромагнитные помехи: близость частотных преобразователей, силовых кабелей без экранирования.

Как понять, что датчик вышел из строя

• Отсутствуют индикация и реакция на проход объекта при наличии питания и правильной коммутации.
• Постоянное состояние “включено” или “выключено” независимо от наличия цели или отражателя.
• Нестабильное срабатывание: дребезг, ложные срабатывания, сильная зависимость от внешней засветки.
• Резкое уменьшение рабочей дистанции: после очистки оптики датчик видит объект только в непосредственной близости.
• Аномальный нагрев корпуса, следы коррозии или влаги внутри окна оптики.
• Несоответствие уровней сигналов на выходе: при проверке мультиметром напряжение/ток не меняются при прерывании луча.

Рекомендации по уходу и профилактике

• Регулярная чистка оптики: мягкая безворсовая салфетка и изопропиловый спирт. Не использовать абразивы и агрессивные растворители.
• Плановый осмотр креплений и юстировки: проверка отсутствия люфтов, смещения и перекосов.
• Содержание в чистоте отражающих элементов (если применяются): замена поврежденных или помутневших отражателей.
• Защита кабеля: соблюдение минимального радиуса изгиба, разгрузка от натяжения, проверка целостности изоляции и разъемов.
• Экранирование и развязка: раздельная прокладка силовых и сигнальных линий, использование фильтров помех и защит от перенапряжений.
• Контроль среды: исключение прямого попадания струй воды и конденсата, применение кожухов или экранов при загрязненной среде.
• Периодическая проверка работоспособности по эталонной мишени и протоколирование результатов.

Советы по установке и настройке

• Выбирать место вне зоны прямых отражений от блестящих поверхностей; при необходимости — изменить угол установки.
• При использовании отражателя — обеспечить точную соосность датчика и отражающей поверхности, избегать ее загрязнения.
• Настраивать чувствительность и порог срабатывания на типовых объектах производственной линии, затем фиксировать регулировки.
• Проверить соответствие типа выхода требованиям ПЛК и схемы (PNP/NPN, нормально-открытый/закрытый — согласно проекту).
• После монтажа провести серию тестов: имитация прохода, проверка устойчивости при вибрации и изменении освещенности.

При соблюдении перечисленных рекомендаций датчик оптический Leuze RTFR 3B/6.7 (50108501) обеспечивает стабильную работу на производстве. Плановая очистка, корректная юстировка и защита от неблагоприятных факторов продлевают срок службы и снижают риск простоев оборудования.
