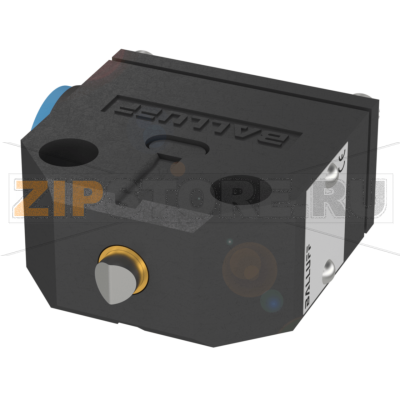

Датчик положения одиночный механический Balluff BNS004M

Описание товара

Датчик положения одиночный механический Balluff BNS004M — это промышленный концевой выключатель для фиксации одной точки срабатывания в механизмах и линиях автоматизации. Используется для надёжного определения конечного положения, подтверждения прихода узла в требуемую позицию, блокировки хода и запуска следующей операции. Конструкция ориентирована на стабильную работу в условиях вибраций, присутствия пыли, масляного тумана и охлаждающих жидкостей, характерных для металлообработки и машиностроения.

Назначение и особенности

Balluff BNS004M относится к серии механических позиционных выключателей с принудительным механическим приводом. Он обеспечивает чёткое переключение при попадании толкателя под воздействие кулачка или упора на движущемся узле. Типичное применение — ограничение хода по осям, контроль положения кареток, столов, шиберов, фиксация закрытия/открытия люков, дверей и защитных кожухов. Устройство совместимо с традиционной логикой управления: входами ПЛК, реле, контакторами (с соблюдением допустимых электрических нагрузок и защитных цепей).

Типичные причины поломок

• Механический износ толкателя, ролика или возвратной пружины при повышенной частоте срабатываний и большой величине хода.
• Перегрузка по ходу (overtravel): чрезмерное нажатие на приводной элемент, деформация рычага или разрушение упоров.
• Попадание абразива, стружки, охлаждающих жидкостей внутрь при нарушении герметичности уплотнений.
• Неправильная электрическая коммутация: превышение тока/напряжения, отсутствие защиты от индуктивной нагрузки (дугообразование, подгорание контактов).
• Механическая разрегулировка: смещение кулачка или самого датчика, перекос крепления, ослабление крепёжных винтов.
• Повреждение кабеля: излом в месте ввода, нарушение экранирования, попадание влаги в кабельный ввод.
• Коррозия контактных групп при длительной работе во влажной среде без должной защиты.

Как понять, что запчасть вышла из строя

• Непостоянное или отсутствующее переключение при идентичном ходе исполнительного механизма.
• Аномально большое усилие нажатия, заедание или «залипание» толкателя, отсутствие чёткого щелчка.
• Ложные срабатывания на вибрации или при лёгком касании.
• Нагрев корпуса в зоне контактной группы, следы подгорания, запах изоляции.
• Визуальные дефекты: трещины корпуса, нарушенные уплотнения, деформированный рычаг/ролик, повреждённый кабель.

Быстрая проверка: отключите питание, выполните прозвонку мультиметром. При механическом нажатии Balluff BNS004M должен чётко менять состояние контактов. Плавающее или высокое переходное сопротивление, отсутствие переключения, задержки при возврате — признаки неисправности. Дополнительно проверьте повторяемость точки срабатывания по линейке/индикатору.

Рекомендации по уходу и эксплуатации

• Выставляйте корректный ход нажатия: минимально необходимый для уверенного переключения, без ударных перегрузок и глубокого продавливания.
• Используйте гладкие кулачки с достаточным радиусом, избегайте острых кромок, вызывающих локальный износ ролика/толкателя.
• Обеспечьте защиту от стружки и брызг: экраны, кожухи, правильная ориентация корпуса и кабельного ввода.
• Соблюдайте электрические пределы, применяйте демпфирующие цепи для индуктивных нагрузок (RC-цепь, варистор, диод Шоттки на катушках).
• Регулярно осматривайте крепёж, уплотнения и кабель на предмет ослабления и повреждений.
• Проводите профилактическую проверку переключения и повторяемости точки срабатывания по регламенту обслуживания оборудования.
• Избегайте мойки под высоким давлением в упор к уплотнениям. При необходимости используйте дополнительные колпаки/защитные чехлы.
• Не смазывайте наружные части, если это не предусмотрено производителем: лишняя смазка притягивает абразив.
• Храните и эксплуатируйте в диапазонах температуры и влажности, указанных для серии BNS, не допускайте конденсата внутри ввода.

Монтаж и замена

Устанавливайте датчик на жёсткое основание с ровной посадочной поверхностью. Выравнивайте по направлению движения исполнительного кулачка, исключая боковую нагрузку на приводной элемент. Фиксируйте кабель с применением разгрузки натяжения, оставляйте технологическую петлю для компенсации вибраций и перемещений. После монтажа отрегулируйте положение Balluff BNS004M так, чтобы срабатывание происходило до упора механики, а возврат был стабильным без «полусрабатываний». После замены обязательно выполните функциональную проверку в ручном и автоматическом режимах с наблюдением за повторяемостью сигнала.

Соблюдение указанных рекомендаций снизит износ, продлит срок службы и обеспечит стабильную работу датчика положения одиночного механического Balluff BNS004M в составе вашего оборудования.
