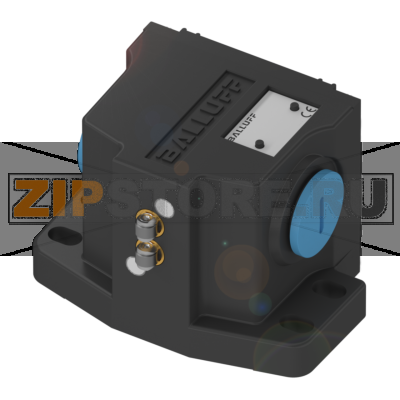

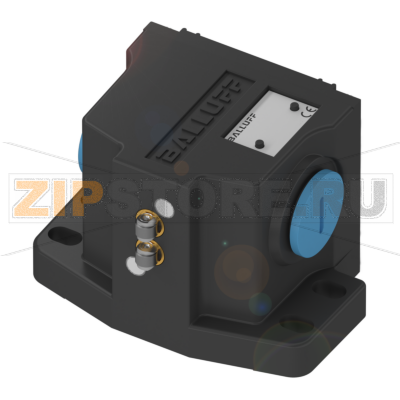

Датчик положения последовательный механический Balluff BNS01P3

Описание товара

Датчик положения последовательный механический Balluff BNS01P3 предназначен для надежной фиксации конечных и промежуточных положений исполнительных механизмов в промышленном оборудовании. Конструкция рассчитана на работу в условиях вибраций, загрязнений и регулярных механических воздействий. Внутри корпуса расположены механические переключающие элементы, срабатывающие в заданной последовательности при воздействии кулачка или толкателя. Такое решение удобно для поэтапного контроля движения и подтверждения нескольких положений одним датчиком.

BNS01P3 часто применяют на станках, конвейерах, прессовом оборудовании, в упаковочных и роботизированных линиях. Последовательное переключение контактов позволяет организовать логические условия и межблокировки, фиксировать прохождение узла через несколько контрольных точек, а также формировать сигнал о конечной позиции. При корректном монтаже датчик работает стабильно и обеспечивает повторяемость моментов срабатывания.

Преимущества конструкции

Механическая схема BNS01P3 обеспечивает четкое тактирование без задержек, не требует питания для самого переключения и устойчива к электромагнитным помехам. Прочный корпус защищает от случайных ударов и попадания загрязнений на механику. Возможна интеграция в существующие цепи управления и ПЛК через стандартные контакты.

Типичные причины неисправностей

• Механический износ ролика/толкателя и внутренних контактных групп из-за высокой частоты срабатываний или превышения допустимого усилия.
• Неправильная геометрия или смещение кулачка, постоянные ударные нагрузки, чрезмерный перебег.
• Загрязнение пылью, стружкой, абразивами, а также попадание влаги, вызывающее коррозию и заедания.
• Перегрузка по току на контактах, отсутствие искрогашения при коммутации индуктивных нагрузок (реле, катушки), подгорание и залипание контактов.
• Повреждения кабеля, разъемов, ослабление клемм и крепежа.
• Эксплуатация вне допустимых условий среды (температура, химические реагенты, вибрации).

Как понять, что запчасть вышла из строя

• Нет срабатывания при достижении прежней точки или требуется заметно большее усилие для переключения.
• Пропуски, дрожание сигнала, «плавающий» момент переключения, нестабильная последовательность контактов.
• Постоянно замкнутые или постоянно разомкнутые линии, которые ранее переключались.
• Нагрев места соединения, следы подгорания, запах изоляции, визуальные повреждения корпуса или ролика.
• Ошибки ПЛК/ЧПУ по каналу датчика, периодические аварийные остановы без видимых причин.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту зоны срабатывания: регулярно удаляйте пыль и стружку, не допускайте накопления смазок на рабочем органе датчика.
• Проверяйте выравнивание и состояние кулачка: кромки не должны создавать ударных нагрузок; обеспечьте достаточный, но не избыточный перебег.
• Контролируйте крепеж датчика и кулачка, исключайте люфты и смещения.
• Используйте схемы защиты контактов (RC-цепи, диоды) при коммутации индуктивных нагрузок, соблюдайте рекомендации производителя по подключению.
• Организуйте разгрузку кабеля, защитите его от изгибов на малом радиусе и от зацепов подвижными узлами.
• Проводите периодические функциональные тесты в сервисном режиме: наблюдайте за последовательностью срабатывания, фиксируйте повторяемость.
• Не применяйте датчик как механический упор; избегайте прямых ударов и превышения хода.

Монтаж и замена

При установке Balluff BNS01P3 соблюдайте соосность подхода кулачка к исполнительному элементу. Настройте точку контакта так, чтобы переключение происходило уверенно, без ударов. Перед подключением проверьте правильность схемы, маркировку проводов и состояние клемм. При замене ориентируйтесь на точный артикул BNS01P3 и тип исполнительного органа, чтобы сохранить логику и последовательность сигналов, заданную на оборудовании.

Быстрая диагностика

• Визуальный осмотр: корпус, ролик/толкатель, целостность кабеля и разъемов.
• Механическая проверка: плавность хода, отсутствие заеданий, соответствие точки срабатывания траектории кулачка.
• Электрическая проверка: измерение целостности и сопротивления контактов мультиметром, проверка отсутствия залипания.
• Тест в системе: наблюдение за сигналами в ПЛК, проверка межблокировок и последовательности переключений под малой скоростью.

Корректная установка и регулярное обслуживание продлевают ресурс Balluff BNS01P3 и снижают вероятность простоев. Для критически важных узлов рекомендуется иметь резервный датчик и актуальную схему подключения. За дополнительными ограничениями и допустимыми параметрами обращайтесь к документации производителя.
