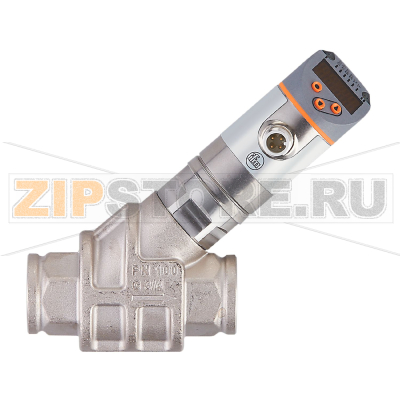

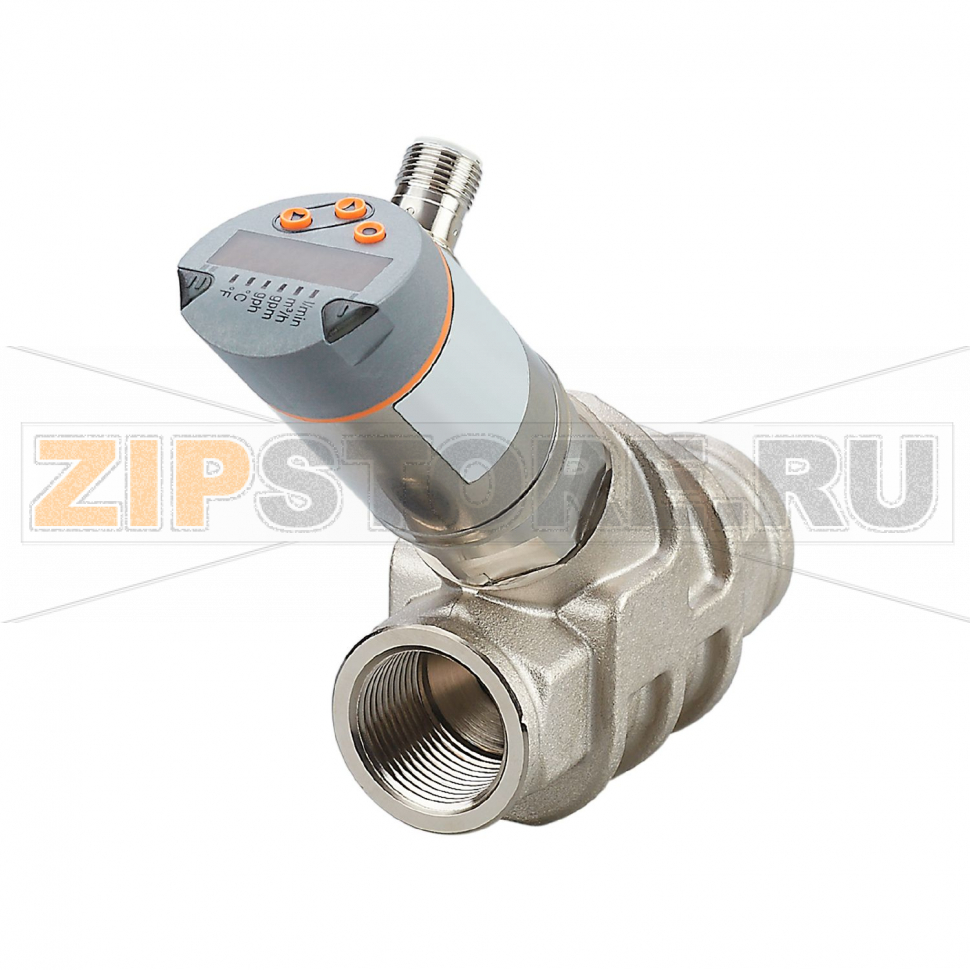

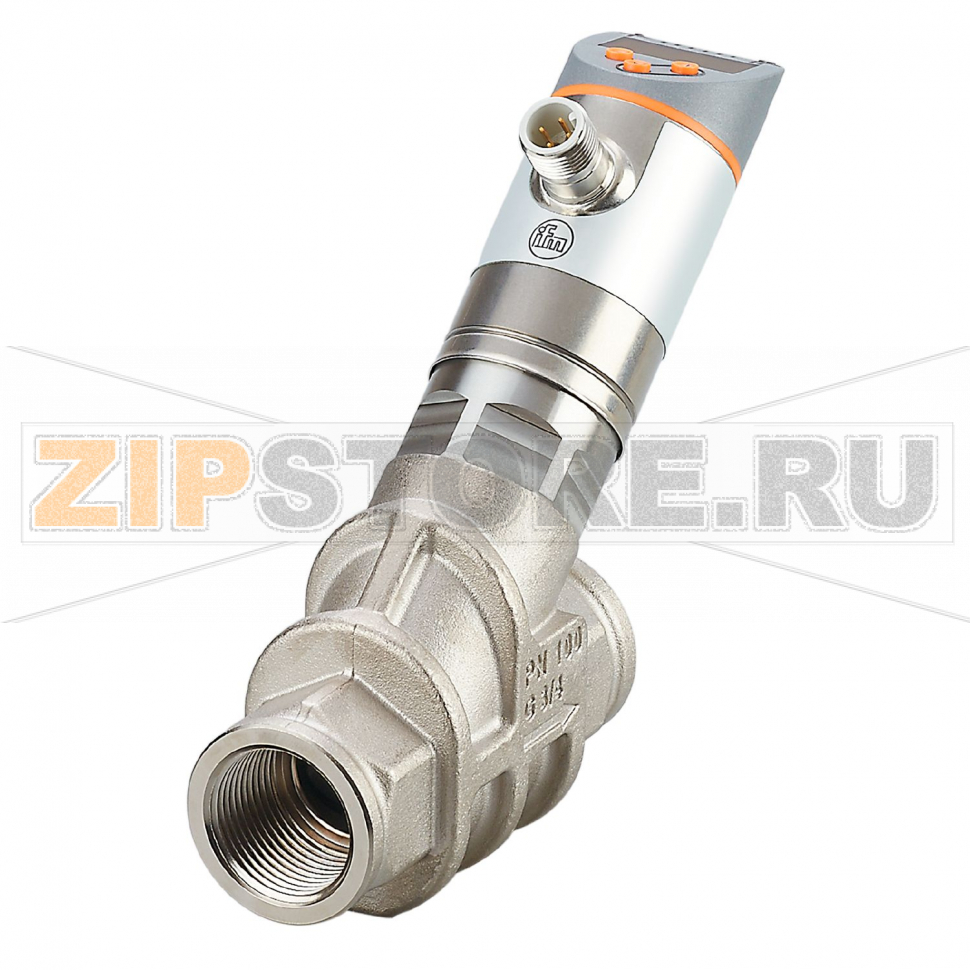

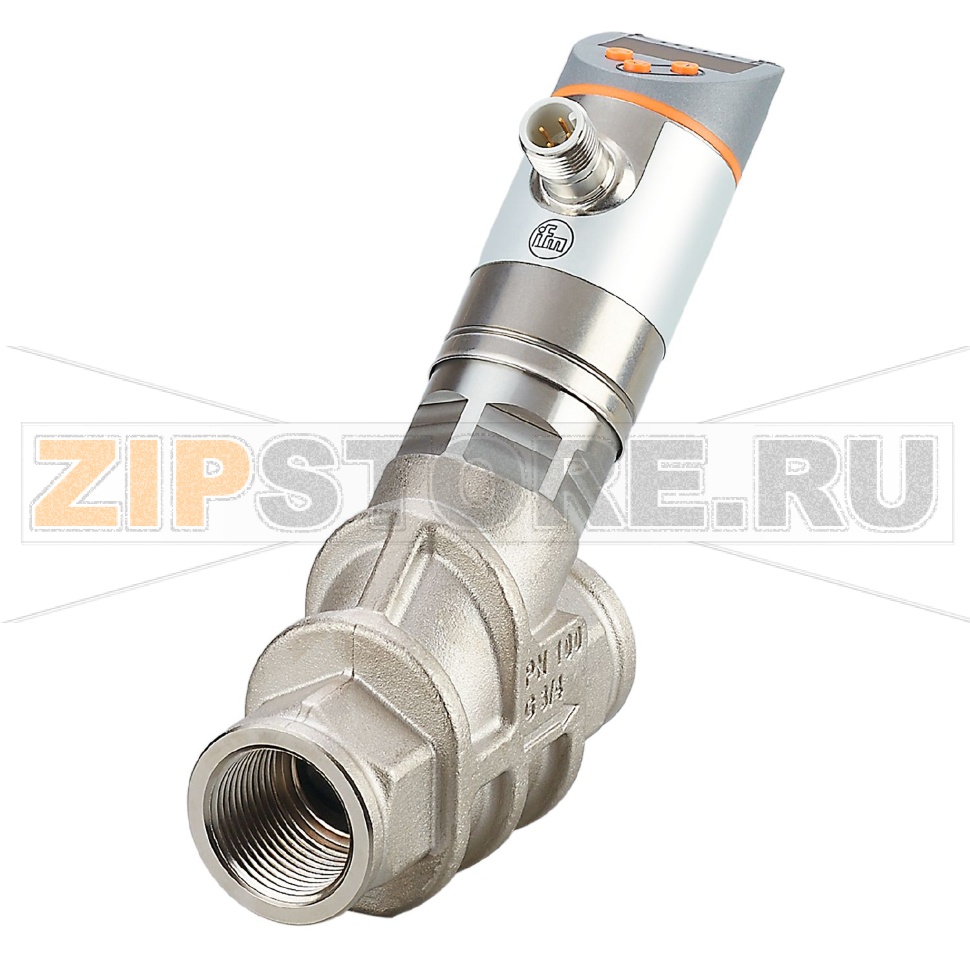

Датчик потока для невозвратного клапана и дисплея IFM SB3232

Описание товара

• Мехатронный датчик потока
• Коммутационный сигнал
• Аналоговый сигнал
• Частотный сигнал
• IO-Link
• Диапазон измерения 0,018...0,9 m³/h
• Диапазон измерения 0,3...15 l/min
• Температура измеряемой среды -10...100 °C
• Предел прочности по давлению 100 bar
• G 3/4 внутренняя резьба
• Разъем

IFM SB3232 (каталожный номер SBG34KL0FRKG) — компактный мехатронный датчик потока с дисплеем для надежного контроля расхода в промышленных контурах. Конструкция объединяет механический измерительный узел и электронную обработку сигналов, благодаря чему устройство стабильно реагирует на изменения потока, формирует коммутационные, аналоговые и частотные выходы, а также предоставляет диагностические данные через IO-Link. Датчик потока для невозвратного клапана и дисплея IFM SB3232 уместен в схемах с защитой от обратного хода, где важна своевременная фиксация минимального расхода и подтверждение наличия протока.

Устройство применяется в системах охлаждения и смазки, циркуляционных петлях, установках водоподготовки, технологических линиях с насосным оборудованием и теплообменниками. Локальный дисплей и индикация упрощают наладку: пороги срабатывания, гистерезис и фильтрацию помех можно настроить на панели или удаленно по IO-Link. Это ускоряет ввод в эксплуатацию и облегчает последующий контроль.

Как понять, что запчасть вышла из строя

• На дисплее появляются некорректные значения: нулевые показания при очевидном потоке, хаотичное мигание, сообщения о сбое.
• Коммутационный выход не срабатывает при достижении настроенного порога или остается активным без фактического потока.
• Аналоговый или частотный выход «зависает» на нижнем/верхнем пределе, наблюдаются сильные скачки без изменения процесса.
• По IO-Link фиксируются несоответствия показаний, ошибки параметризации или отсутствует связь.
• Видны следы утечки на резьбовом соединении, конденсат или коррозия в зоне разъема, механические повреждения корпуса.
• Нет реакции на изменение настроек или невозможна запись параметров.

Причины поломок

• Засорение канала и подвижных элементов частицами продукта, отложениями, накипью из-за недостаточной фильтрации.
• Гидроудары, импульсные перегрузки по давлению, кавитация; резкие закрытия невозвратных клапанов.
• Превышение допустимой температуры или частые термоциклы, приводящие к деградации уплотнений.
• Ошибки монтажа: неправильная ориентация по потоку, недостаточные прямые участки, чрезмерный крутящий момент на резьбе, отсутствие опоры трубопровода.
• Электрические нарушения: переполюсовка, неверное питание, короткие замыкания, попадание влаги в разъем, помехи из-за плохого экранирования.
• Химическая несовместимость среды с материалами уплотнений и внутренних элементов.

Рекомендации по уходу и эксплуатации

• Перед запуском задать пороги и временную фильтрацию под динамику процесса; при необходимости выполнить обучающую настройку через интерфейс или дисплей.
• Обеспечить фильтрацию среды, периодически промывать контур для удаления отложений; исключать попадание стружки и инородных частиц.
• Регулярно проверять герметичность резьбового соединения и состояние уплотнений; избегать механических напряжений на корпус и трубопровод.
• Тестировать реакцию выходов на контролируемые изменения расхода, периодически сверять показания с эталонным методом (например, по объему и времени).
• Держать разъем и кабельную линию сухими и чистыми, применять соответствующие ответные части и правильный момент затяжки.
• В линиях с невозвратными клапанами предусматривать меры демпфирования потока и плавные закрытия, чтобы снизить риск гидроударов.
• Использовать IO-Link для резервного копирования параметров, мониторинга состояния и планового обслуживания.

Монтаж и замена

• Работы проводить на обесточенной, сброшенной по давлению линии; соблюдать направление стрелки потока на корпусе.
• Применять подходящий уплотнительный материал, не допуская его попадания внутрь канала; после установки выполнить проверку на герметичность.
• При замене IFM SB3232 (SBG34KL0FRKG) восстановить сохраненные параметры, выполнить контрольную настройку порогов и проверить корректность индикации и выходных сигналов.

Датчик потока для невозвратного клапана и дисплея IFM SB3232 обеспечивает стабильный контроль расхода, быстрое обнаружение отклонений и прозрачную диагностику, что снижает риски простоя оборудования и упрощает обслуживание в составе современных автоматизированных систем.
