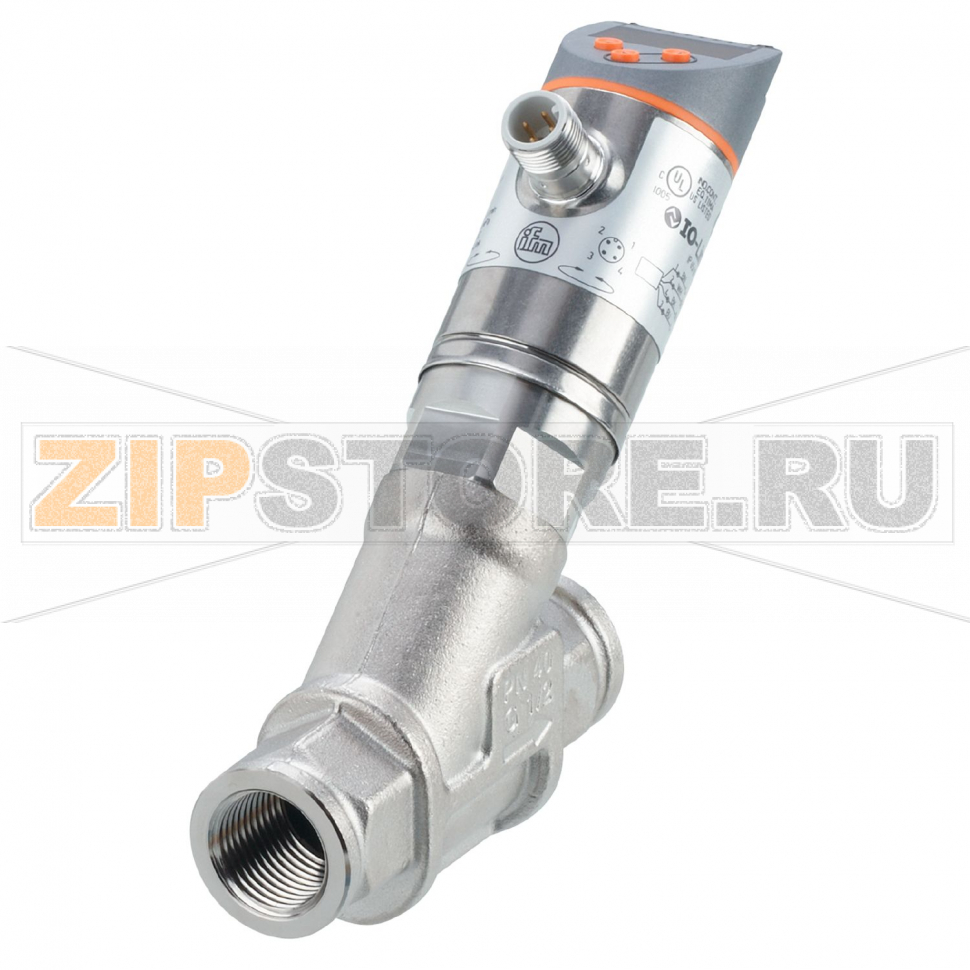

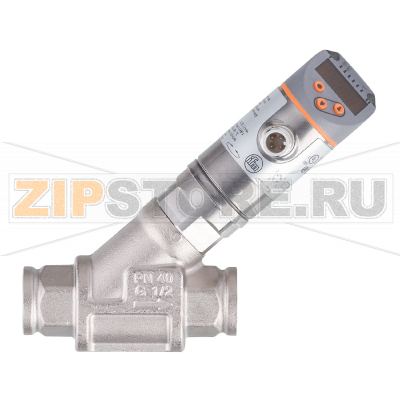

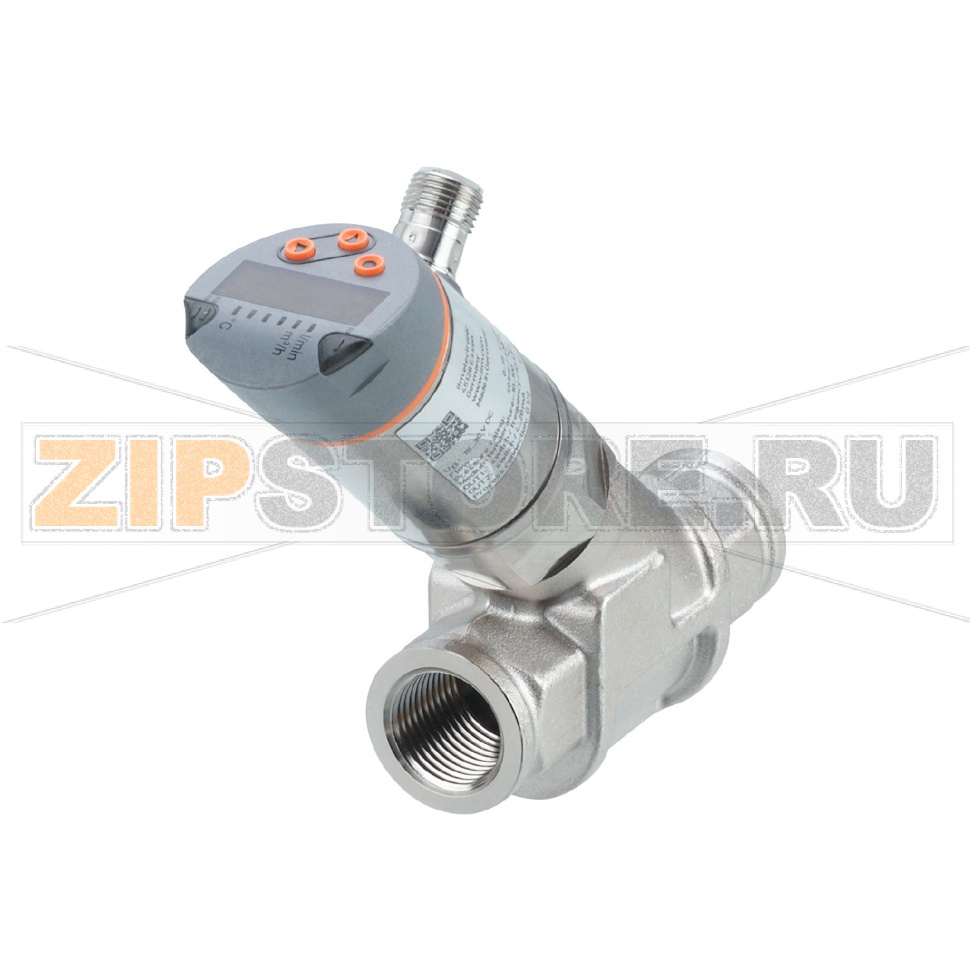

Датчик потока для невозвратного клапана и дисплея IFM SBG234

Описание товара

• Мехатронный датчик потока
• коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (конфигурируемый)
• Диапазон измерения 0,06...3 m³/h
• Диапазон измерения 1...50 l/min
• Температура измеряемой среды -10...100 °C
• Предел прочности по давлению 40 bar
• G 1/2
• Разъем

Датчик потока для невозвратного клапана и дисплея IFM SBG234 (SBG12IF0FRKG) — решение для контроля расхода в магистралях с обязательной защитой от обратного потока. Мехатронный принцип обеспечивает надежное срабатывание при изменении дебита, а дисплей и конфигурируемые выходы упрощают ввод в эксплуатацию и интеграцию в систему управления. Наличие IO-Link позволяет гибко настроить режимы, считать диагностические данные и сохранять параметры для тиражирования.

В типичных задачах датчик применяется в контуре охлаждения, смазки, водоподготовки, а также в узлах с установленным невозвратным клапаном, где важно контролировать стабильность прямого потока и быстро выявлять снижение расхода из-за засорения или подклинивания арматуры. Стрелка направления на корпусе задает корректный монтаж; наличие невозвратного клапана предотвращает обратный поток, который способен исказить показания или спровоцировать ложные срабатывания.

При вводе в работу рекомендуется настроить переключающие точки и тип выходов (коммутационный, аналоговый или частотный) под логику ПЛК, затем выполнить проверку в реальных режимах. Для стабильности показаний важны прямые участки до и после датчика, отсутствие кавитации и воздуха в потоке. Корпус IFM SBG234 рассчитан на промышленную эксплуатацию, однако корректная затяжка при монтаже и качественное уплотнение разъема напрямую влияют на долговечность.

Причины поломок

• Загрязнение среды: отложения, накипь и твердые частицы вызывают заедание подвижных элементов мехатронного узла и рост гидросопротивления.
• Гидроудары и кавитация: ударные нагрузки разрушают уплотнения, вызывают микротрещины и деградацию чувствительного узла.
• Превышение допустимых параметров: длительная работа за пределами температуры или давления ведет к деформации деталей и отказам электроники.
• Коррозия и химическая несовместимость: агрессивные среды при неподходящих материалах приводят к утечкам и дрейфу показаний.
• Ошибки электромонтажа: неправильная распиновка, перенапряжение, слабое заземление, попадание влаги в разъем.
• Механические воздействия: вибрации, перекос трубопровода, избыточный крутящий момент при установке.

Как понять, что запчасть вышла из строя

• Постоянные нулевые показания или максимальное значение независимо от фактического потока.
• Отсутствие переключения на уставках, нестабильное или «дрожащие» срабатывания.
• Расхождение между показаниями аналогового и частотного выхода при неизменном режиме.
• Резкое отличие от контрольных значений эталонного расходомера, невозможность калибровки.
• Диагностические сообщения по IO-Link или индикация ошибки на дисплее.
• Повышенный перепад давления через узел, посторонние шумы, следы влаги на разъеме.

Рекомендации по уходу и эксплуатации

• Обеспечьте чистоту среды: используйте фильтры на подаче, периодически промывайте систему для предотвращения отложений.
• Поддерживайте корректную работу невозвратного клапана: при подозрении на обратный поток выполните ревизию арматуры и повторную проверку уставок датчика.
• При обслуживании полностью снимайте давление и питание. Очищайте внутренние поверхности без абразивов и агрессивных растворителей, следите за состоянием уплотнений.
• Защищайте от гидроударов: используйте мягкий пуск насосов, демпфирующие элементы, избегайте резких закрытий задвижек.
• Регулярно проверяйте герметичность разъема и целостность кабеля, следите за чистотой уплотнительного кольца.
• Периодически сверяйте показания IFM SBG234 (SBG12IF0FRKG) с контрольным расходомером и при необходимости корректируйте параметры через IO-Link.
• Храните и эксплуатируйте устройство без конденсата и подтеков, не допускайте длительных режимов на предельных значениях.

Соблюдение перечисленных рекомендаций, корректный монтаж по направлению потока и регулярная профилактика обеспечивают стабильную работу датчика потока для невозвратного клапана и дисплея IFM SBG234, снижение риска внеплановых остановок и упрощение диагностики при изменении технологических условий.
