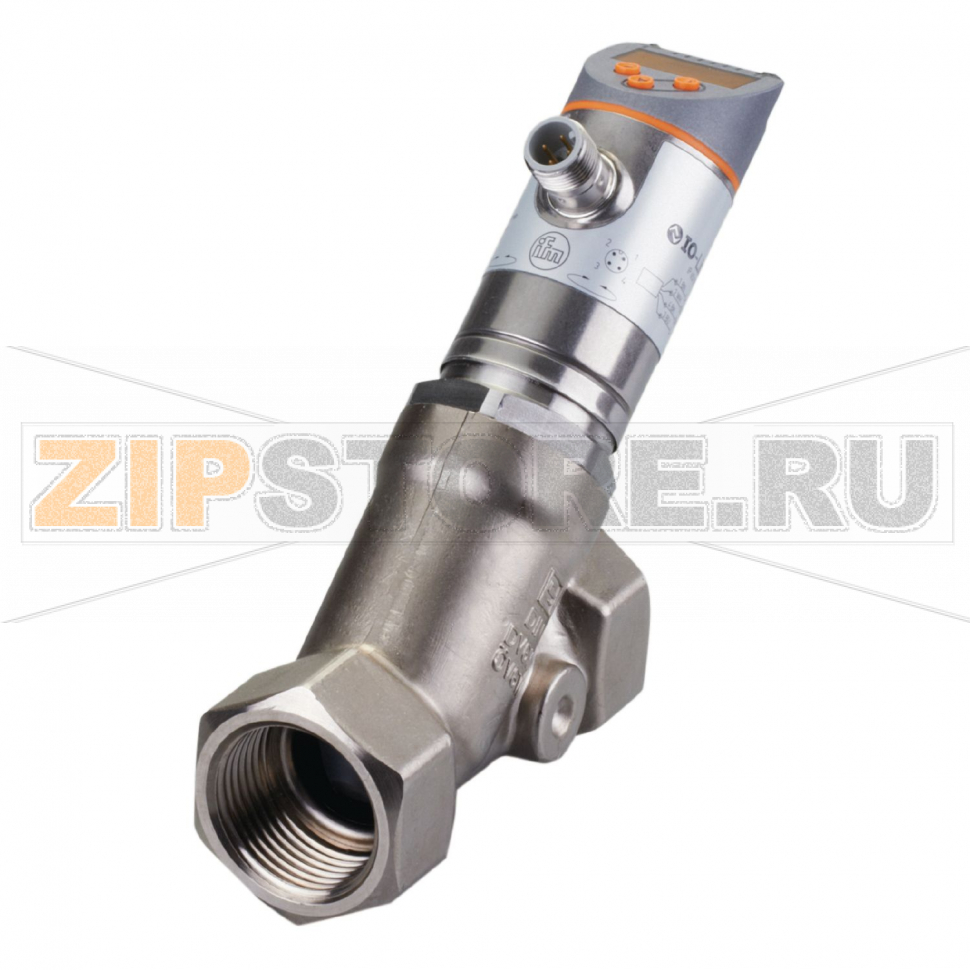

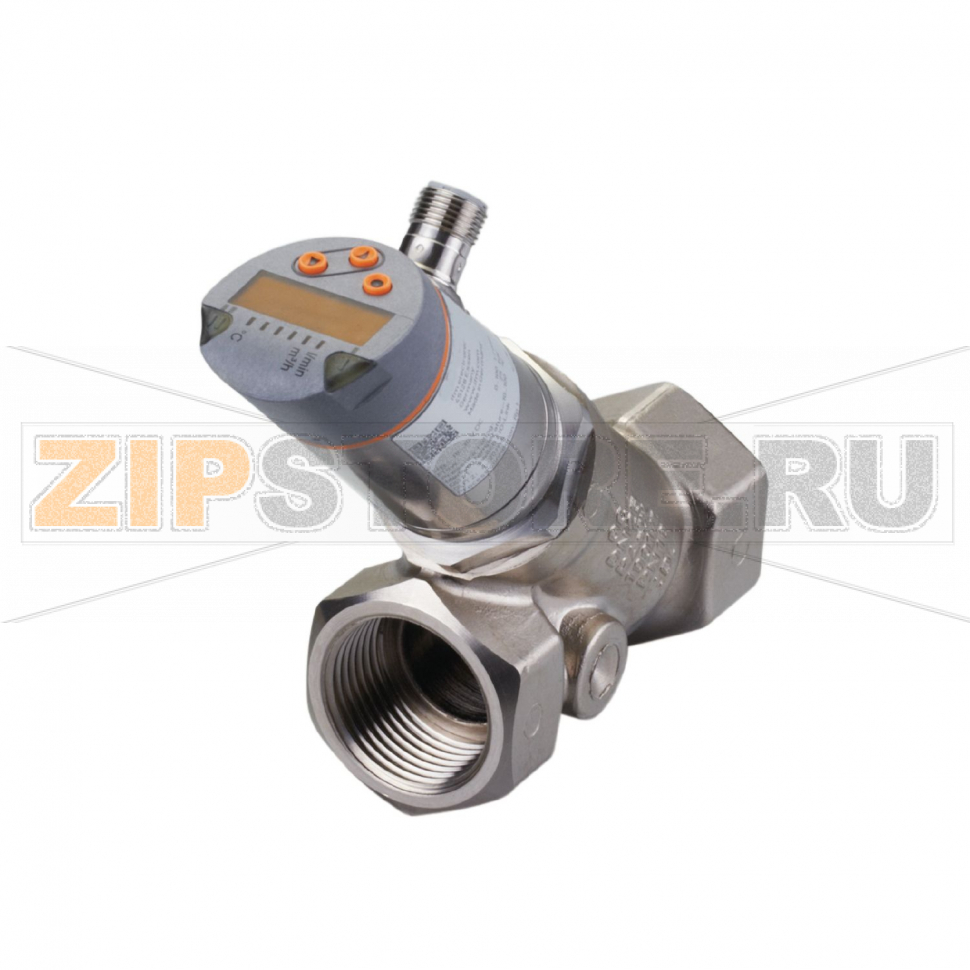

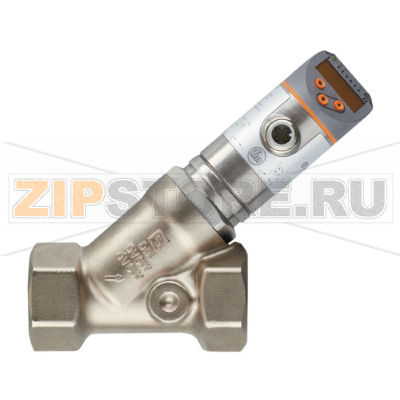

Датчик потока для невозвратного клапана и дисплея IFM SBY246

Описание товара

• Мехатронный датчик потока
• Коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link; (конфигурируемый)
• Диапазон измерения 0,12...6 m³/h
• Диапазон измерения 2...100 l/min
• Температура измеряемой среды -10...100 °C
• Предел прочности по давлению 25 bar
• Rp 1 внутренняя резьба
• Разъем

Датчик потока для невозвратного клапана и дисплея IFM SBY246 (артикул SBY11IF0FRKG) — компактное решение для мониторинга расхода в промышленных контурах воды и других сопоставимых по свойствам сред. Комбинация коммутационного, аналогового и частотного выходов, а также интерфейса IO-Link делает устройство удобным для интеграции в системы управления, где требуется как пороговый контроль, так и непрерывная передача текущего значения расхода.

В типовых задачах IFM SBY246 применяют для защиты насосов и теплообменников, контроля циркуляции в системах охлаждения, нагрева и промывки, а также в линиях, оснащённых невозвратными клапанами, где важно своевременно обнаружить падение потока или обратное движение среды. Наличие локального дисплея упрощает первичную наладку и визуальный контроль без подключения к контроллеру. Через IO-Link доступна параметризация порогов, единиц измерения и поведения выходов, а также диагностика состояния.

Причины поломок

• Механические загрязнения в магистрали: отложения и частицы могут заклинивать подвижные элементы мехатронного измерительного узла.
• Гидроудары и превышение допустимого давления относительно предела прочности.
• Кавитация при работе на предельно малых давлениях на входе насоса или при чрезмерном дросселировании.
• Нарушение герметичности или повреждение уплотнений из-за агрессивной среды или неподходящих чистящих средств.
• Длительная работа за пределами допустимой температуры среды.
• Ошибки монтажа: несоответствующая ориентация по потоку, недостаточная длина прямых участков, перекос при врезке в трубопровод.
• Электрические причины: неверное подключение, перегрузка выходов, отсутствие экранирования при сильных помехах, попадание влаги в разъем.

Как понять, что запчасть вышла из строя

• Показания не меняются при фактически изменяющемся расходе, либо на дисплее стабильно отображается нулевое значение при наличии потока.
• Ложные срабатывания порогов: частые неоправданные отключения/включения насосов или сигнализация «сухого хода» без причины.
• Скачкообразные, нестабильные значения на аналоговом или частотном выходе.
• Диагностические сообщения или ошибки связи по IO-Link, невозможность параметризации.
• Необычный рост перепада давления на участке с датчиком (возможный признак загрязнения или механического заклинивания).
• Следы протечек в зоне резьбового соединения Rp 1 или у разъема, конденсат внутри окна дисплея.

Рекомендации по уходу и эксплуатации

• Обеспечьте фильтрацию среды перед датчиком (подбор тонкости фильтра исходя из чистоты контура) для предотвращения абразивного износа и заклинивания.
• Соблюдайте прямые участки до и после прибора, избегайте монтажа сразу после насосов, отводов и дросселей без успокоительных длин.
• Исключайте гидроудары: настраивайте плавный пуск/останов насосов и избегайте мгновенного закрытия арматуры.
• Контролируйте параметры процесса: не превышайте допустимые диапазоны температуры и давления, следите за отсутствием кавитации.
• Периодически проверяйте герметичность резьбового соединения Rp 1, состояние уплотнений и разъема; применяйте совместимые уплотнительные материалы.
• Поддерживайте сухость и чистоту области разъема, используйте рекомендованный момент затяжки и корректную прокладку кабеля.
• Регулярно анализируйте тренды по IO-Link: дрейф нуля, рост шумов и нестабильность показаний часто указывают на начинающиеся проблемы.
• При сезонных или плановых остановах промывайте контур, удаляйте отложения и воздушные пробки.
• После вмешательств в систему проверяйте корректность ориентации по стрелке направления потока и параметры порогов.
• В критичных приложениях планируйте периодическую поверку/сверку показаний с эталонным расходомером.

IFM SBY246 (SBY11IF0FRKG) сочетает удобство локальной индикации и широкие возможности интеграции. Корректный монтаж, чистая среда и регулярный контроль состояния обеспечат стабильную работу датчика в системах с невозвратными клапанами и снизят риск простоев.
