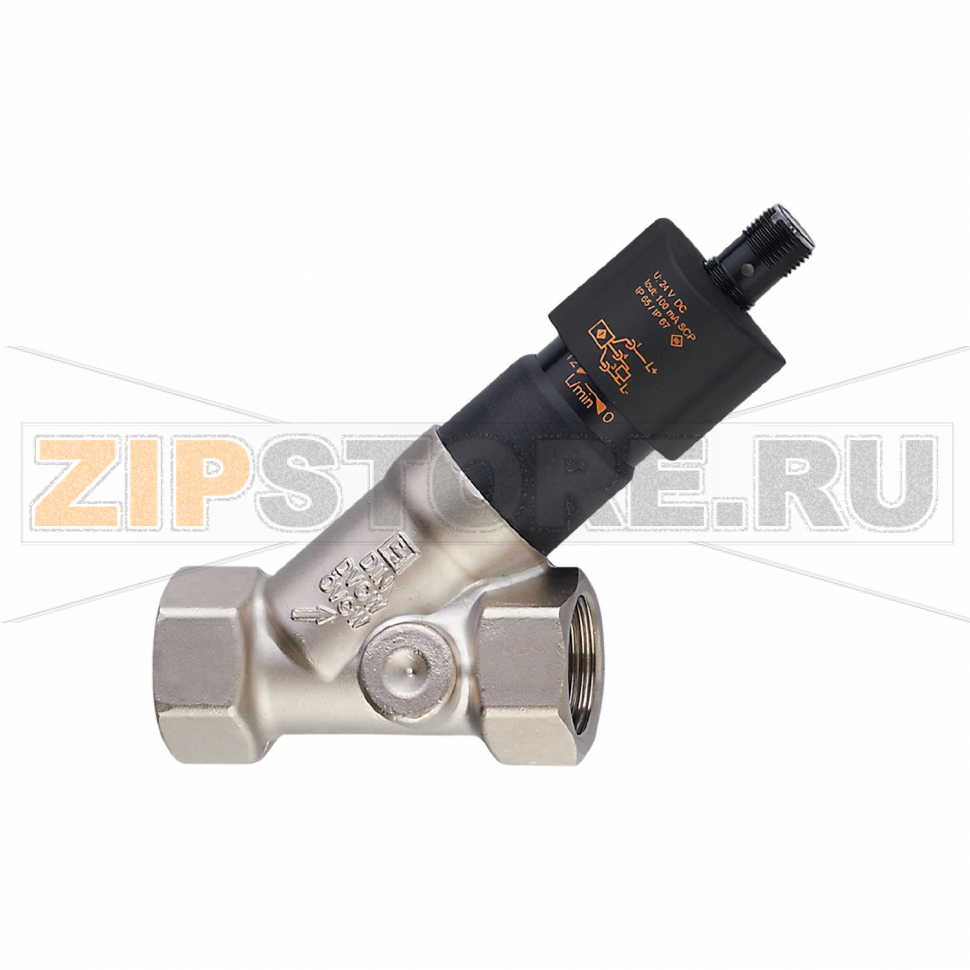

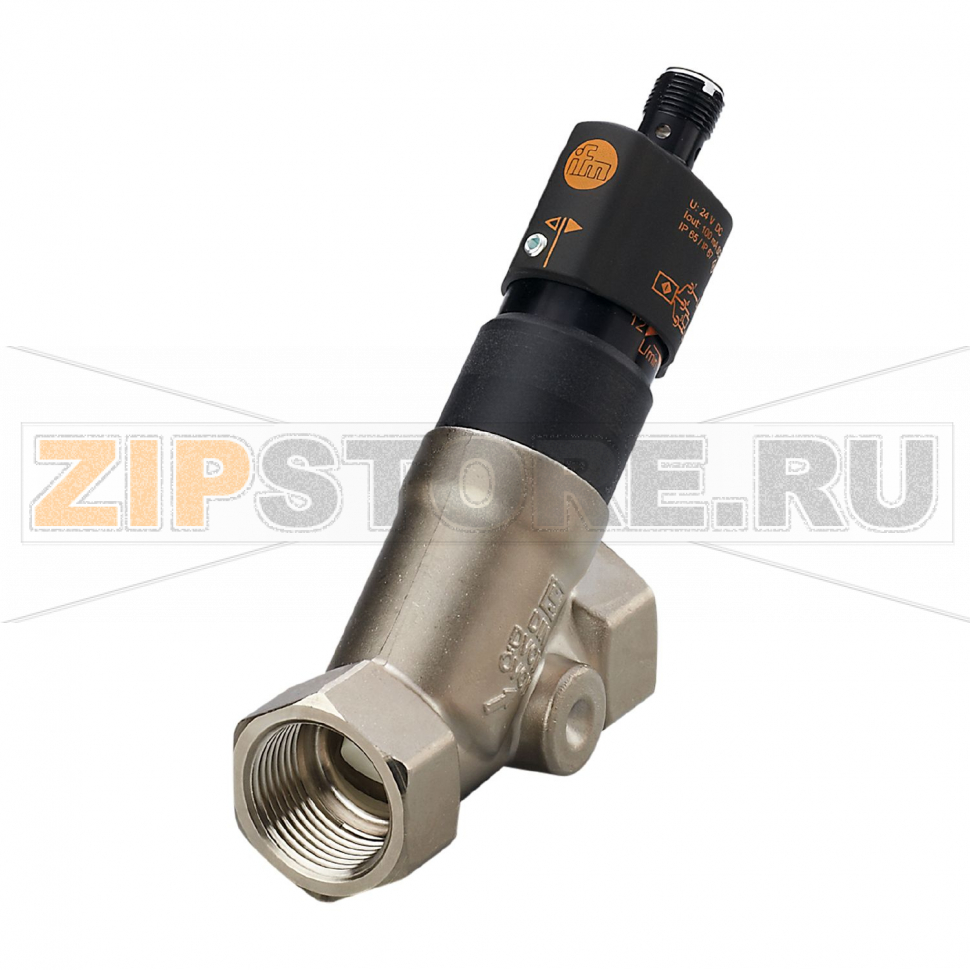

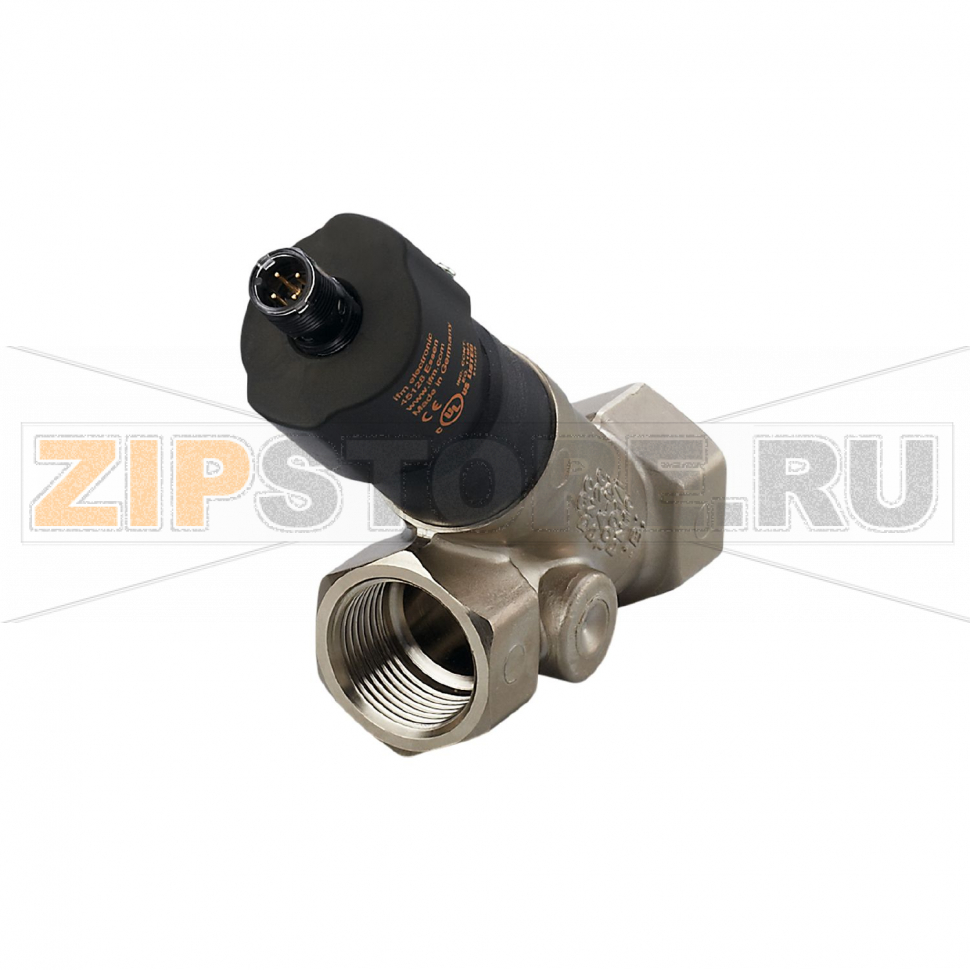

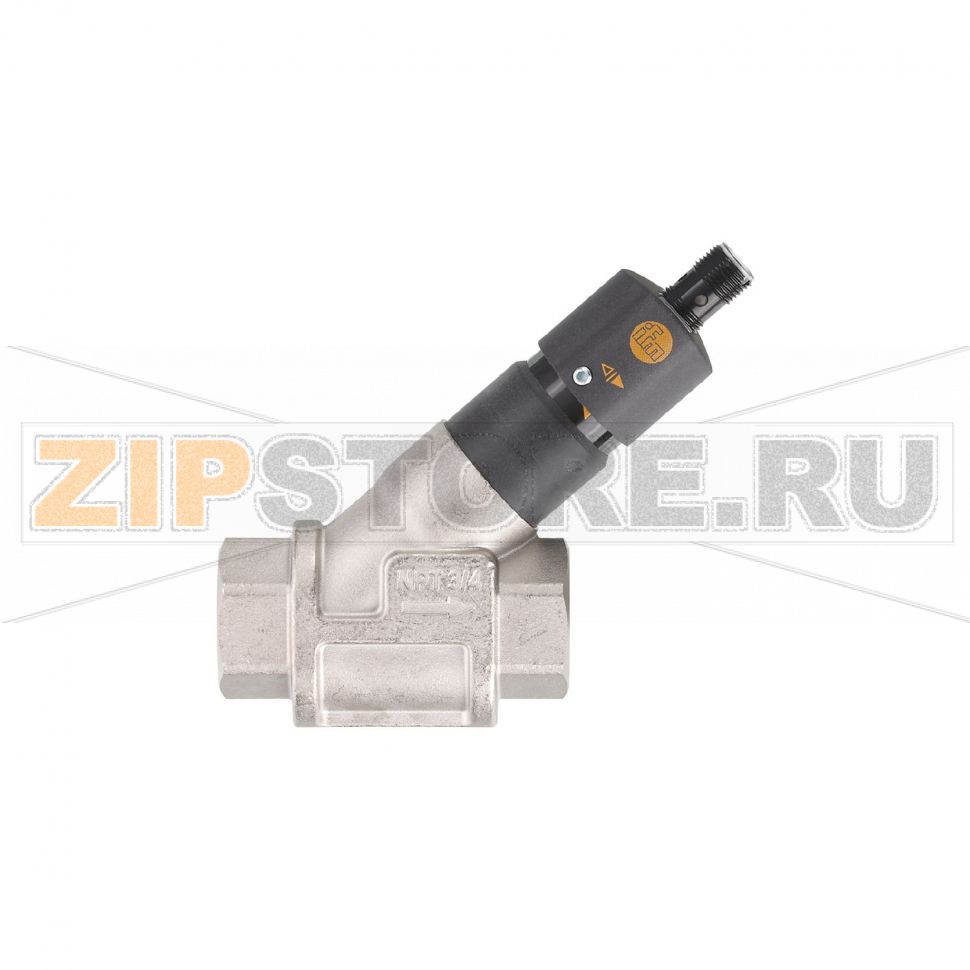

Датчик потока для невозвратного клапана IFM SBN333

Описание товара

• Датчик потока
• PNP
• коммутационный сигнал
• Предел прочности по давлению 40 bar
• 3/4" NPT
• Разъем

Датчик потока для невозвратного клапана IFM SBN333 (каталожный номер SBY34BF0BPKG/US) предназначен для надежного контроля наличия и направления движения жидкостей в трубопроводах, в том числе в узлах с обратными клапанами. Устройство обеспечивает стабильную коммутацию по установленному порогу и применяется в системах охлаждения, смазки, водоподготовки, технологических контурах с постоянным или импульсным потоком.

Конструкция выполнена без подвижных элементов, что снижает риск заклинивания и повышает ресурс в средах с мелкими включениями. Принцип работы основан на тепловом контроле потока: изменение теплоотвода среды преобразуется в электрический коммутационный сигнал. Такой подход устойчив к вибрациям и гидроударам при условии соблюдения монтажных требований и границ эксплуатации. IFM SBN333 хорошо подходит для контроля факта протока за невозвратными клапанами, где важно быстро обнаружить прекращение циркуляции из‑за залипания, кавитации или «дребезга» клапана.

Монтаж и условия установки

Для корректной работы датчик рекомендуется устанавливать на прямом участке трубопровода с минимальными завихрениями, размещать после невозвратного клапана с достаточной прямолинейной вставкой, чтобы стабилизировать поток. Резьбовое соединение 3/4" NPT требует аккуратного уплотнения совместимыми материалами и соблюдения момента затяжки без перекосов. Чувствительный элемент должен быть полностью погружен в среду; нежелателен монтаж в верхних точках, где возможно скопление воздуха. Подключение следует выполнять с использованием экранированного или рекомендованного кабеля, обеспечив разгрузку от натяжения и защиту от влаги.

Причины возможных поломок

• Загрязнение чувствительной зоны продуктами коррозии, накипью, шламом или герметиком из резьбы.
• Кавитация и гидроудары, вызванные быстрым закрытием/открытием невозвратного клапана.
• Несовместимость среды с материалами датчика (агрессивные реагенты, неподходящий pH).
• Превышение предела прочности по давлению или длительная работа за пределами температурного диапазона.
• Ошибки монтажа: недостаточная прямая вставка, неверная ориентация, неполное заполнение сечения жидкостью.
• Электрические сбои: перенапряжение, ошибки заземления, переполюсовка, повреждение кабеля или разъема.
• Длительная работа «на сухую» при попытке контролировать газ или воздух вместо жидкостей.

Как понять, что запчасть вышла из строя

• Отсутствие коммутации при очевидном наличии потока либо постоянное срабатывание при его отсутствии.
• Нестабильное поведение: ложные срабатывания при неизменных условиях, «дребезг» выхода.
• Невозможность задать/удержать порог после настройки, быстрый «уход» порога.
• Атипичное изменение времени реакции, запаздывание включения/выключения.
• Визуальные признаки: следы подтеков по резьбе, коррозия корпуса, повреждение разъема или кабеля.
• Несоответствие показаний с контрольным расходомером или фактами работы насосной группы.

Рекомендации по уходу и эксплуатации

• Перед вводом в эксплуатацию промыть трубопровод и установить фильтр/грязевик до узла с невозвратным клапаном и датчиком.
• Обеспечить демпфирование гидроударов: корректный подбор клапана, плавная характеристика закрытия, при необходимости — демпфирующие элементы.
• Периодически проверять герметичность резьбового соединения, состояние уплотнений и отсутствие подтеков.
• Проводить регулярную мягкую очистку чувствительной зоны совместимыми средствами без абразивов и острых предметов.
• Проверять надежность электрических соединений, целостность кабеля, отсутствие влаги в зоне разъема.
• После сервисных работ выполнять контрольную настройку порога по реальному потоку.
• Эксплуатировать только в жидкостях, соответствующих рекомендациям производителя, соблюдая допустимые давление и температуру.

IFM SBN333 SBY34BF0BPKG/US обеспечивает простое и наглядное подтверждение наличия потока в линиях с обратными клапанами и помогает предотвращать аварийные простои из-за нарушения циркуляции. Соблюдение монтажных требований, регулярная очистка и корректная настройка порога — ключевые меры для длительной и стабильной работы датчика.
