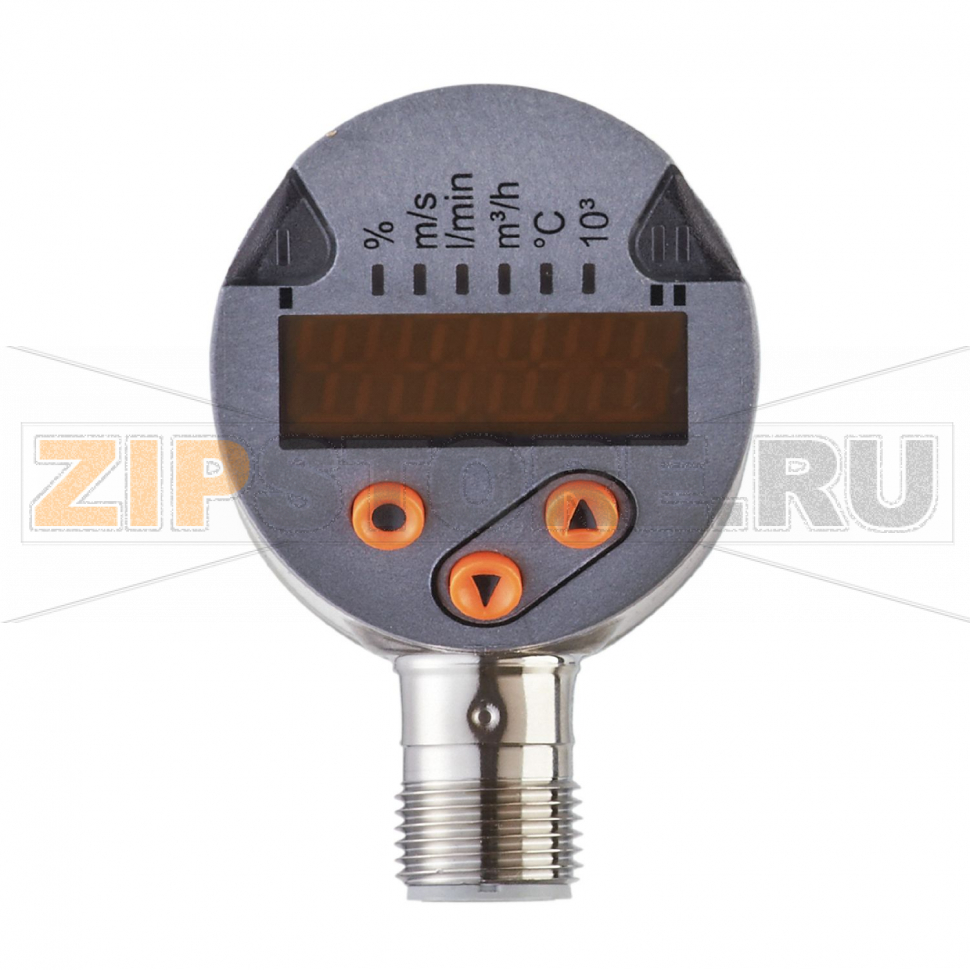

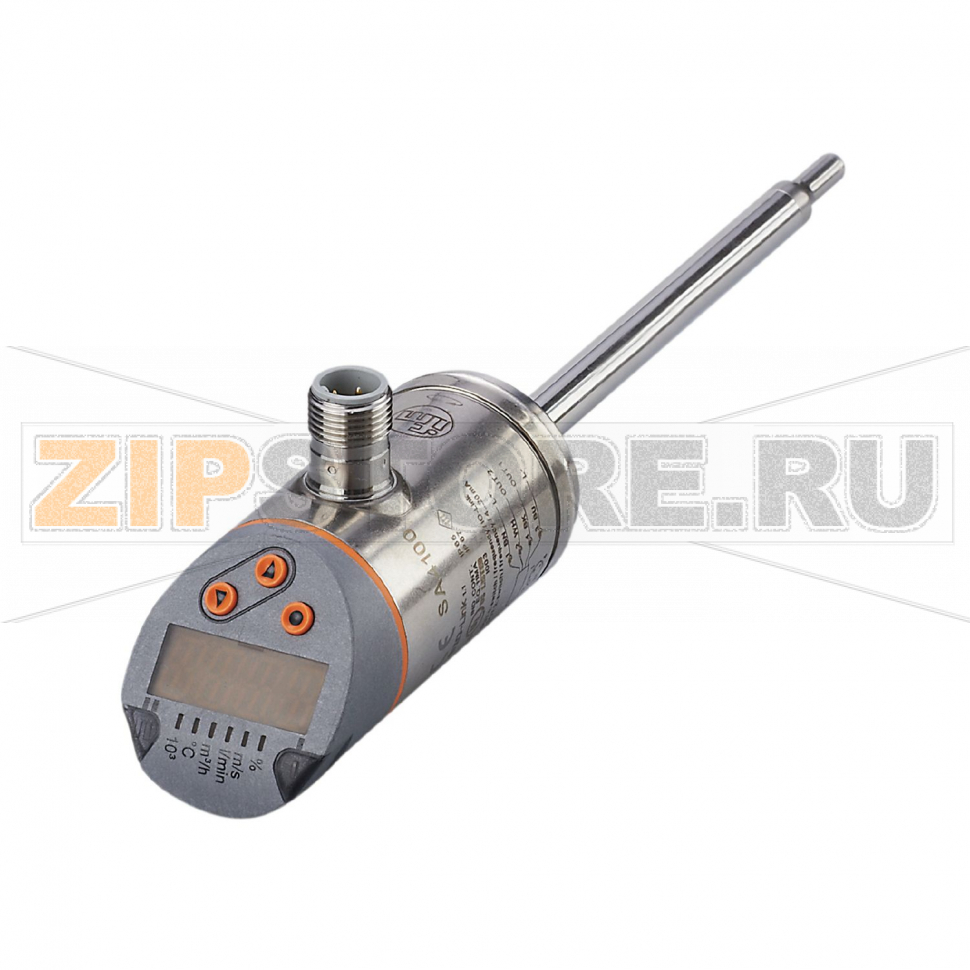

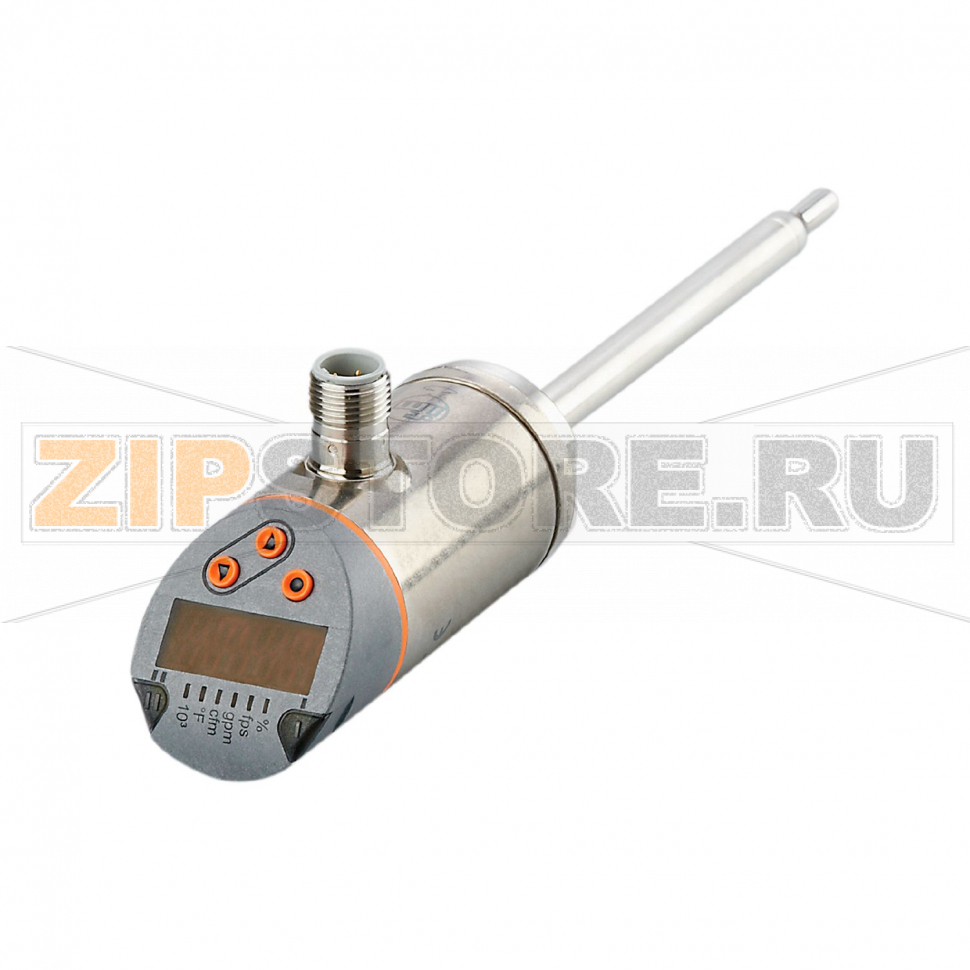

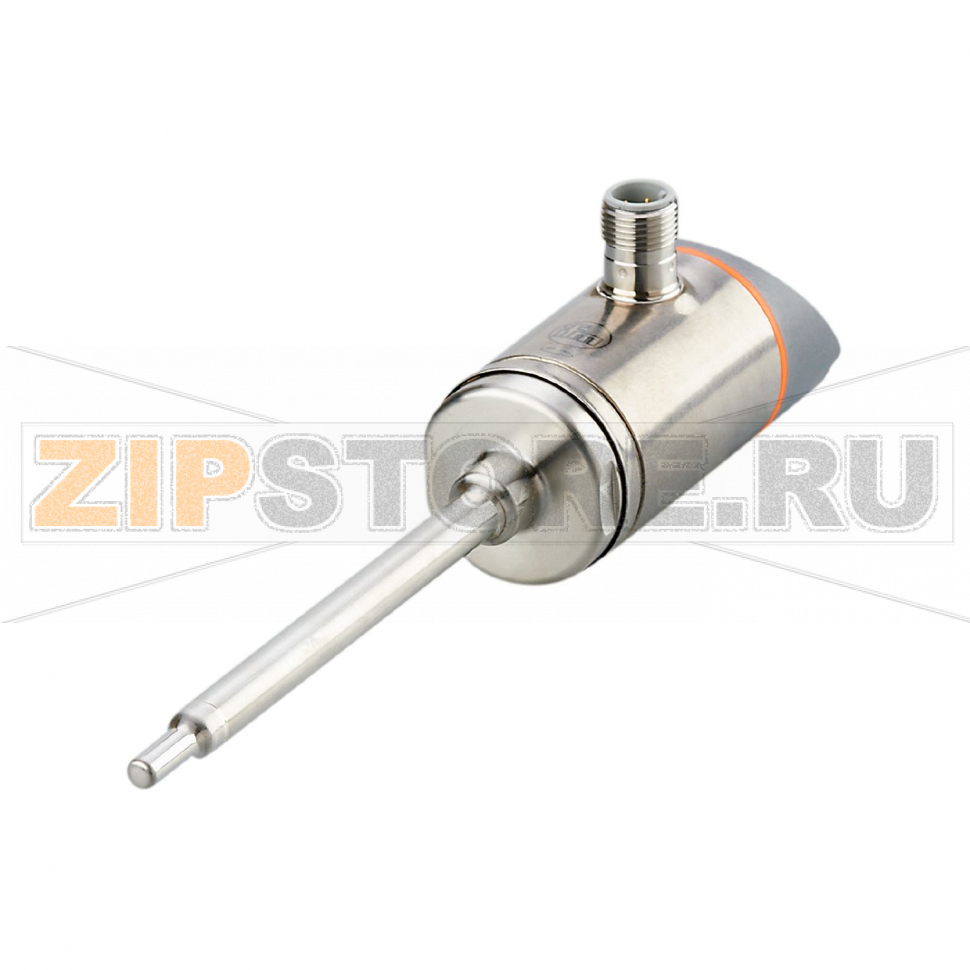

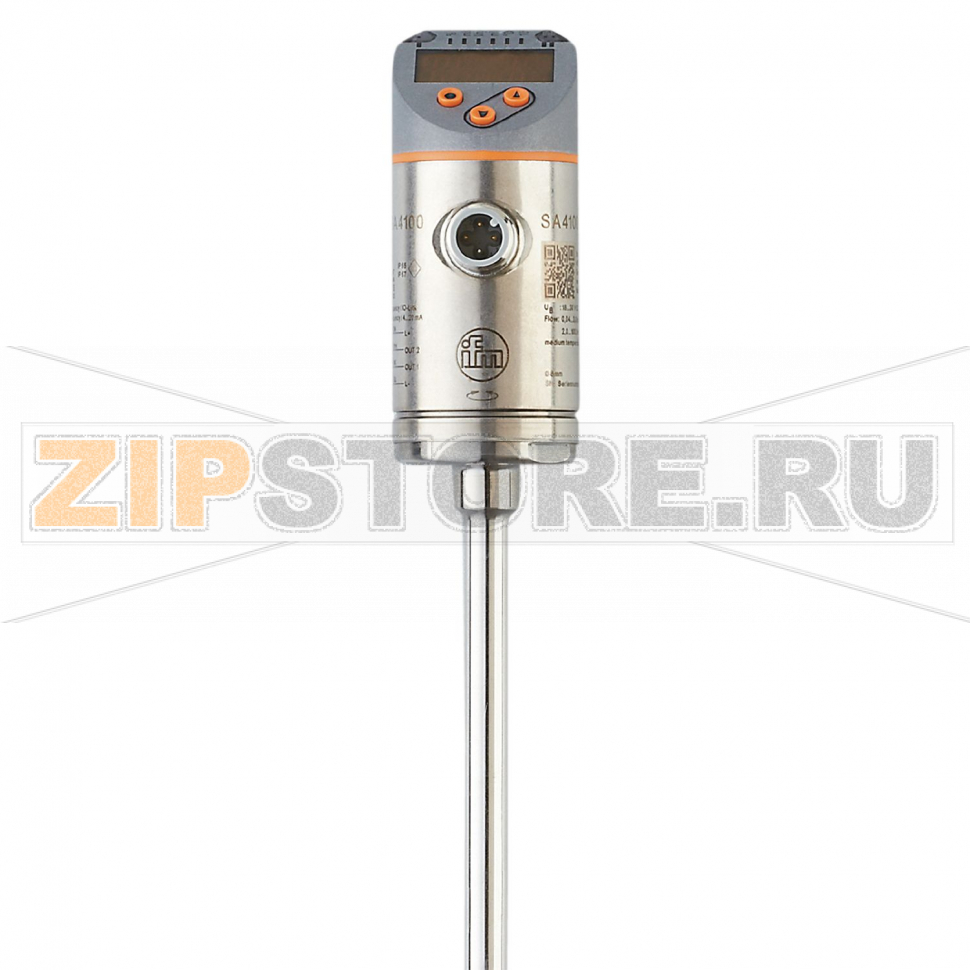

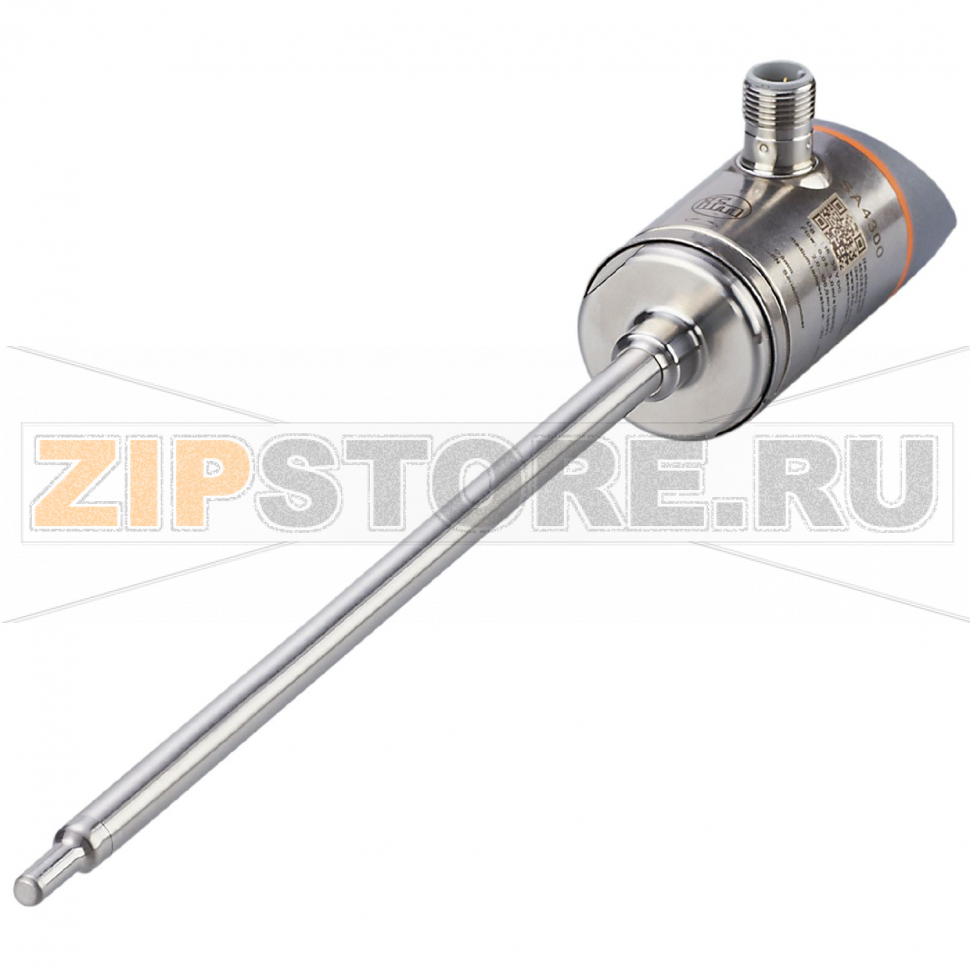

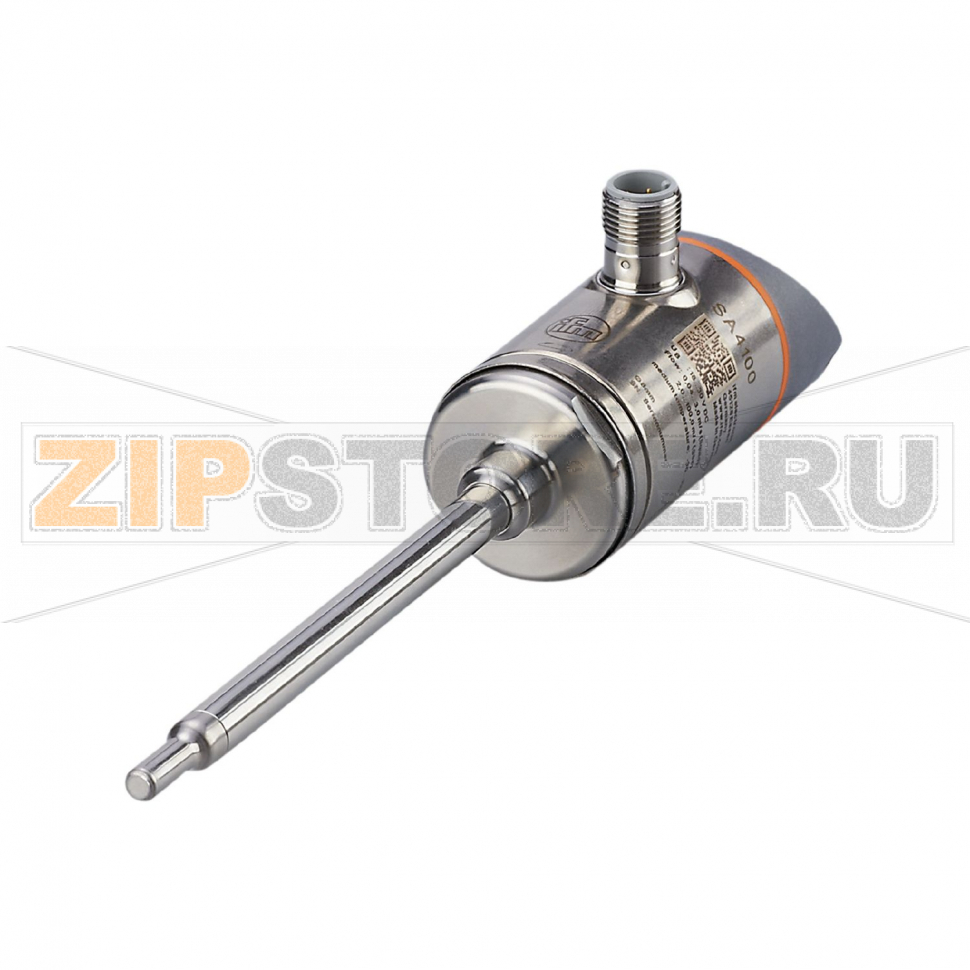

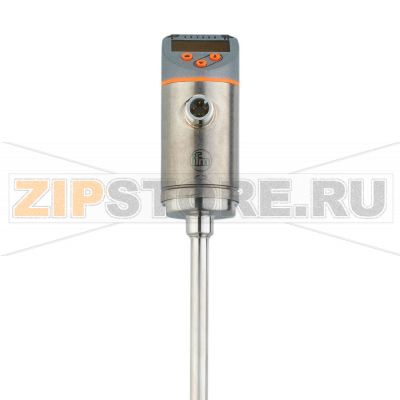

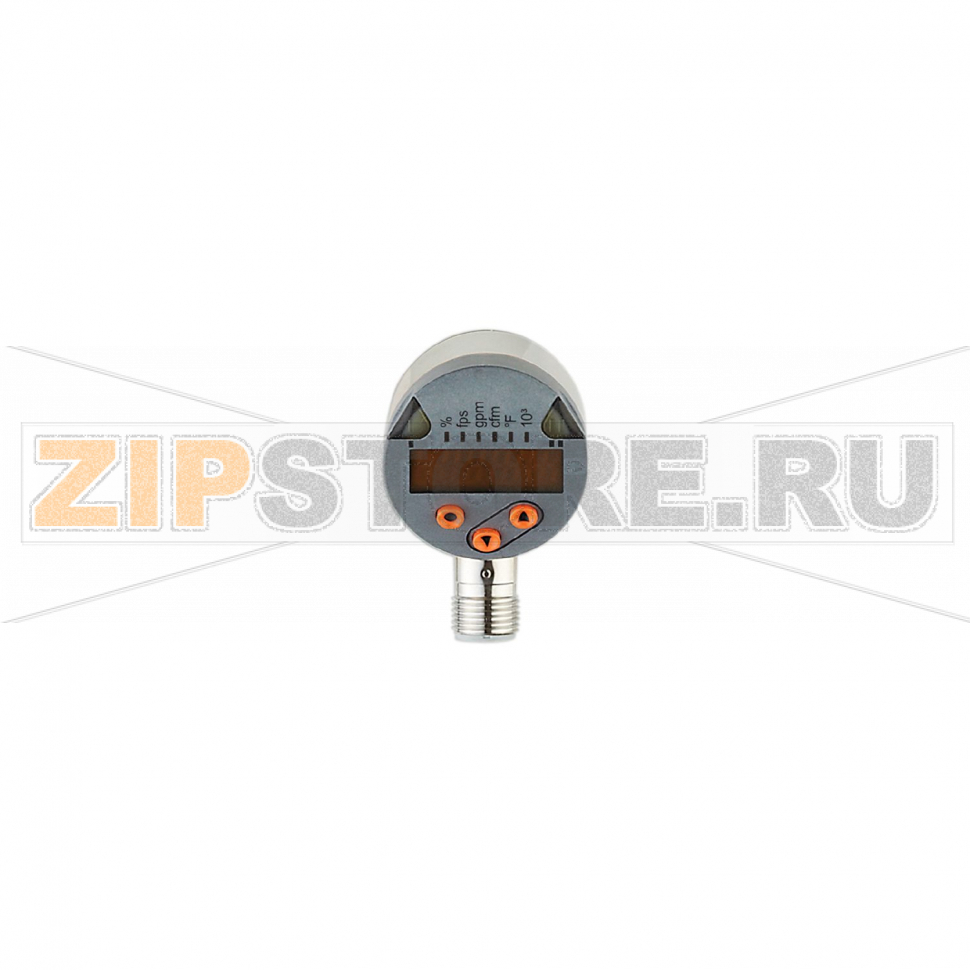

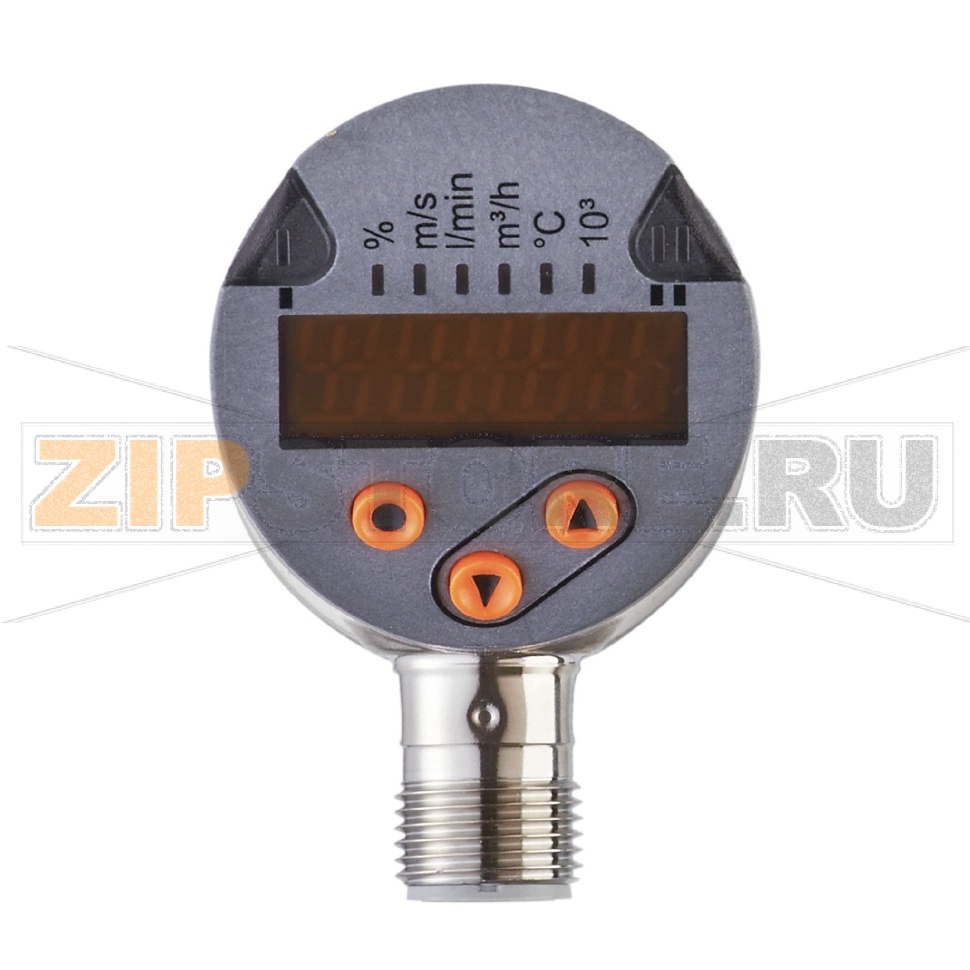

Датчик потока IFM SA4100

Описание товара

• датчик потока
• PNP/NPN
• коммутационный сигнал
• аналоговый сигнал
• частотный сигнал
• IO-Link
• (конфигурируемый)
• Температура измеряемой среды -20...100 °C
• Предел прочности по давлению 50 bar
• Диаметр Ø 8 mm
• Разъем

IFM SA4100 (каталожный номер SAEXXXXBFRKG/US-100) предназначен для контроля и мониторинга расхода в промышленных контурах охлаждения, смазки и технологических жидкостей. Датчик относится к погружным решениям с зондом диаметром 8 мм и применяет термодинамический (калориметрический) принцип измерения: изменение теплоотвода от чувствительного элемента пропорционально скорости потока, что обеспечивает стабильное обнаружение наличия/отсутствия протока и контроль его уровня.

Благодаря конфигурируемым выходам возможна работа как в режиме дискретного контроля порогов (коммутационный сигнал с логикой PNP/NPN), так и в режимах передачи непрерывного значения (аналоговый или частотный сигнал). Интерфейс IO-Link обеспечивает параметрирование, дистанционную диагностику и интеграцию в системы управления для оперативного анализа состояния датчика и процесса.

Датчик потока IFM SA4100 подходит для установки на трубопроводах и коллекторах с прямыми участками до и после места врезки. Для корректной работы важно обеспечить погружение чувствительного конца по оси потока и исключить монтаж в зонах выраженной турбулентности, сразу за дросселирующей арматурой или поворотами. При вводе в эксплуатацию рекомендуется базовая настройка порогов под конкретную среду и диапазон рабочих условий. Диапазоны температуры и предельной прочности по давлению указывают допустимые границы применения и не должны превышаться.

Признаки неисправности

• Отсутствие переключения при очевидном наличии потока или, наоборот, ложные срабатывания на неподвижной среде.
• Нестабильные показания: «дрожание» выхода, скачки аналогового/частотного сигнала без изменения гидравлического режима.
• Выход «залип» в одном состоянии (постоянно включен/выключен) независимо от изменения расхода.
• Невозможность связи по IO-Link или появление диагностических ошибок при опросе.
• Сильное расхождение фактических значений с эталонным прибором после повторной настройки.
• Следы протечки через уплотнения, коррозионные пятна на зондируемой части, механические деформации наконечника.

Типовые причины поломок

• Механические воздействия: удар, вибрации выше допустимого, неправильная врезка или изгиб зонда.
• Гидроудары и локальные превышения давления относительно предела прочности.
• Превышение температурного диапазона измеряемой среды либо резкие термоциклы.
• Электрические ошибки: переполюсовка, подача неверного напряжения, короткие замыкания, повреждение экранирования кабеля.
• Загрязнение чувствительного элемента отложениями, шламом, продуктами коррозии или накипью, ухудшающее теплообмен.
• Проникновение влаги в разъемную часть при отсутствии корректной герметизации.
• Некорректные параметры: завышенные/заниженные пороги, фильтрация или временные константы, не соответствующие динамике процесса.

Рекомендации по уходу и эксплуатации

• Поддерживать чистоту среды: использовать фильтрацию, периодически промывать контур для предотвращения отложений на зондируемой поверхности.
• Проводить регулярный визуальный осмотр зоны разъема и уплотнений, проверять целостность кабеля и отсутствие влаги.
• Очищать чувствительный наконечник при плановых остановах: мягкая неабразивная щетка и совместимые с материалом моющие средства; избегать острых инструментов и агрессивных реагентов.
• После очистки выполнять проверку срабатываний на типовых режимах или сверку показаний с эталонным расходомером.
• Хранить и эксплуатировать устройство в пределах указанных температур и давлений; исключать гидроудары и ударные нагрузки при пуске.
• Использовать интерфейс IO-Link для резервного копирования настроек, контроля диагностических счетчиков и состояния выхода.
• При перенастройке порогов учитывать вязкость и теплопроводность конкретной среды; при значимой смене рецептуры рекомендуется повторная калибровка под процесс.
• Обеспечить правильную герметизацию разъема и соответствие степени защиты выбранной кабельной сборки условиям установки.

Применение IFM SA4100 SAEXXXXBFRKG/US-100 в контуре позволяет своевременно выявлять падение расхода из‑за засорения фильтров, кавитации насосов или перекрытия арматуры. Гибкая конфигурация выходов упрощает встраивание в существующие системы, а диагностика по IO-Link помогает определить причину отклонений до остановки оборудования. Регулярный уход и соблюдение условий эксплуатации обеспечивают длительную и стабильную работу датчика в технологическом процессе.
