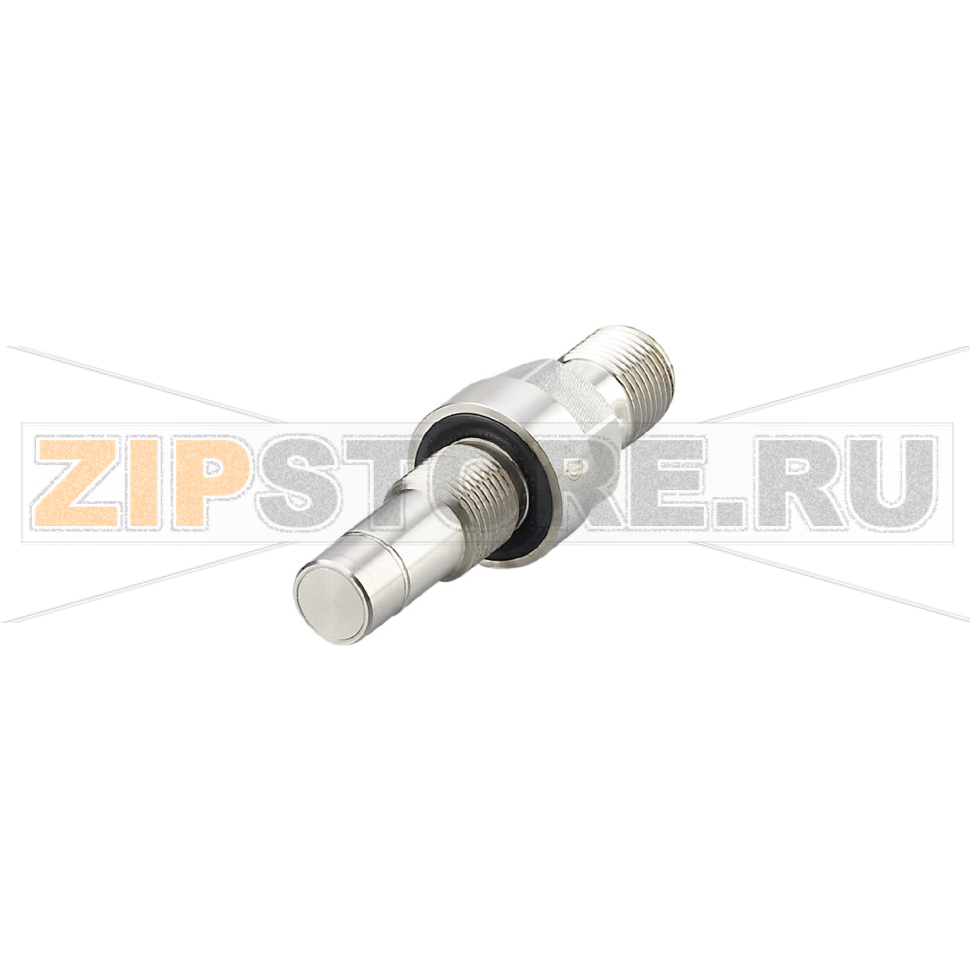

Датчик позиционирования, устойчивый к давлению для гидравлических цилиндров IFM M9H203

Описание товара

• Датчик цилиндров
• M12 x 1 / L = 60 mm
• Диапазон срабатывания 1,8 mm установка заподлицо
• NO
• DC PNP
• M12 Разъем
• IP 65
• IP 68
• IP 69K
• 3-проводный
• Температура окружающей среды -25...85 °C
• Частота переключения 1000 Hz

Описание и применение

Датчик позиционирования, устойчивый к давлению для гидравлических цилиндров IFM M9H203 (каталожный номер M9K3002BBPKG/B/AM/500/US) предназначен для надежного контроля положения поршня и концов хода в гидравлических системах. Индуктивный принцип работы обеспечивает точное и повторяемое обнаружение металлических элементов без механического контакта, что повышает ресурс оборудования. Конструкция рассчитана на эксплуатацию в масле, при вибрациях и импульсных нагрузках, характерных для гидравлики, а компактное цилиндрическое исполнение с резьбой M12 упрощает интеграцию в стандартные посадочные места цилиндров и гидроузлов.

Датчик IFM M9H203 применяют в станках, прессах, подъёмно-транспортном оборудовании, формовочных машинах и мобильной технике для формирования сигнала в систему управления и предотвращения аварийных режимов. Разъёмное подключение упрощает сервис, а высокая герметичность корпуса позволяет использовать устройство в условиях интенсивного мытья и загрязнений.

Причины поломок

• Превышение допустимых нагрузок гидросистемы и гидроудары, вызывающие разрушение уплотнений и деградацию чувствительного узла.
• Неправильный монтаж: перекос, превышение момента затяжки, отсутствие либо повреждение уплотнительного кольца, установка без соблюдения требуемой глубины заподлицо.
• Электрические ошибки: переполюсовка, перенапряжение, короткое замыкание нагрузки, некорректное подключение к входам контроллера.
• Механические воздействия и вибрации сверх нормы, ударные нагрузки, абразивные частицы и стружка в зоне чувствительного торца.
• Химическая несовместимость рабочей среды с материалами уплотнений, перегрев выше допустимого диапазона.
• Нарушение герметичности разъема: попадание влаги/масла, загрязнение и коррозия контактов.
• Сильные электромагнитные помехи от частотных преобразователей, сварочного оборудования и силовых кабелей при отсутствии правильной прокладки и экранирования.

Как понять, что запчасть вышла из строя

• Нет реакции датчика на металлическую мишень: отсутствует индикация и переключение выхода.
• Выход постоянно замкнут или разомкнут вне зависимости от положения поршня.
• Нестабильная работа: ложные срабатывания, дребезг сигнала, «плавающий» порог включения.
• Снижение дальности обнаружения: требуется значительно более близкое поднесение металла для срабатывания.
• Локальный перегрев корпуса датчика или запах перегретой электроники.
• Сообщения об ошибках на модуле входов/ПЛК (обрыв, короткое замыкание), отсутствие изменения статуса входа.
• Подтекание масла вокруг места установки, пузырение — признак повреждения уплотнения и возможного внутреннего дефекта.
• Потемнение, окисление или следы влаги на контактах разъема M12.

Рекомендации по уходу и эксплуатации

• Периодически осматривайте датчик IFM M9H203 и кабельную линию: проверяйте отсутствие трещин, следов ударов, подтекания масла и загрязнения разъема.
• Контролируйте момент затяжки при монтаже и сохранность уплотнительного кольца; при сервисе заменяйте уплотнение на новое, совместимое с применяемым маслом и температурой.
• Держите зону чувствительного торца в чистоте: удаляйте налет и металлическую стружку мягкой неабразивной салфеткой, без агрессивных растворителей.
• Прокладывайте сигнальные кабели отдельно от силовых линий, при необходимости используйте экранирование и корректное заземление для снижения помех.
• Минимизируйте гидроудары установкой демпфирующих элементов/аккумуляторов и корректной настройкой гидроклапанов.
• Реализуйте в контроллере фильтрацию/дебаунс входа для подавления вибрационных ложных импульсов.
• Периодически проверяйте работу датчика контрольной металлической мишенью и проводите диагностику цепей питания и выхода.
• При хранении используйте защитные колпачки на разъеме M12, держите изделие в сухом, чистом месте.

Соблюдение этих рекомендаций продлевает срок службы датчика позиционирования IFM M9H203 (M9K3002BBPKG/B/AM/500/US) и обеспечивает стабильную работу гидравлического оборудования без незапланированных простоев.
