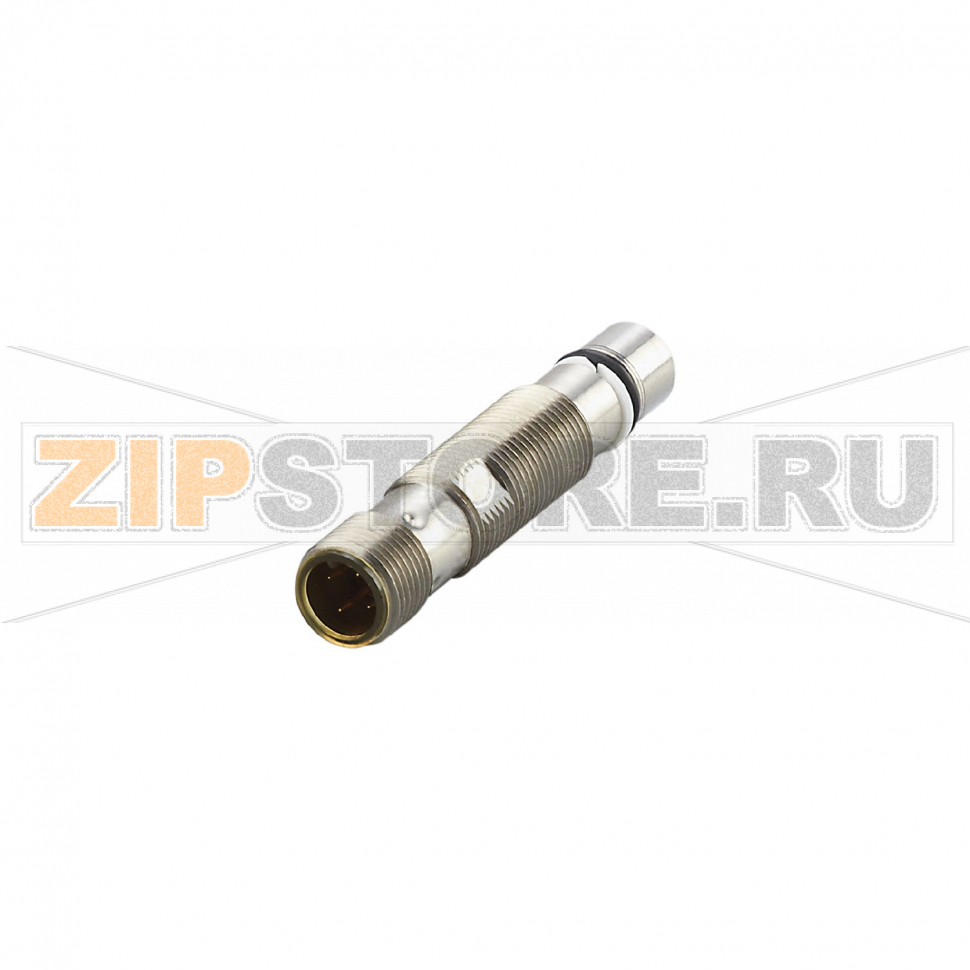

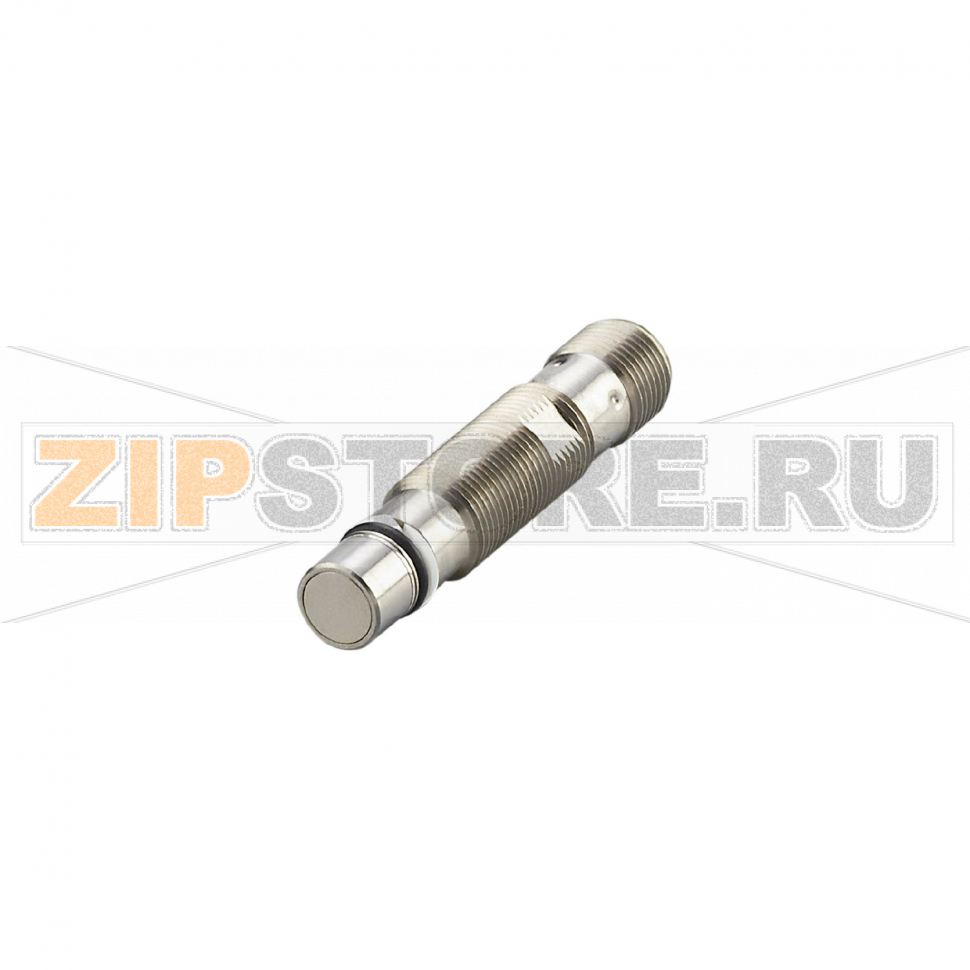

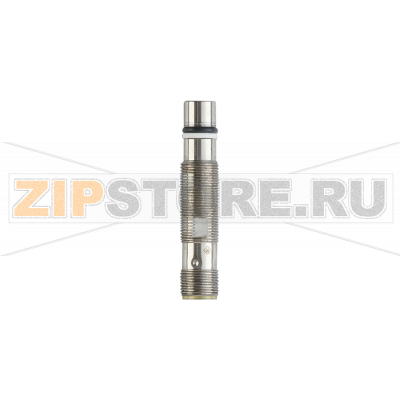

Датчик позиционирования, устойчивый к давлению для гидравлических цилиндров IFM MFH209

Описание товара

• Датчик цилиндров
• M12 x 1 / L = 60 mm
• Диапазон срабатывания 1,8 mm, установка заподлицо
• Нормально открытый / нормально закрытый
• DC PNP
• M12 разъем
• IP 65; IP 68; IP 69K
• 3-проводный
• Температура окружающей среды −25...+120 °C
• Частота переключения 1000 Hz

Датчик позиционирования, устойчивый к давлению для гидравлических цилиндров IFM MFH209 (каталожный номер MFB4002BCPKG/B/AM/500/US) предназначен для надежной фиксации конечных и промежуточных положений поршня в тяжелых условиях эксплуатации. Конструкция рассчитана на прямой контакт с рабочей жидкостью и циклическими нагрузками внутри цилиндра. Монтаж заподлицо исключает выступающие элементы и снижает риск механических повреждений.

Решение IFM MFH209 применяют в промышленной и мобильной гидравлике: прессовом оборудовании, литейных машинах, манипуляторах, гидростанциях и цилиндрах тяжелого машиностроения. Герметичное исполнение и высокий класс защиты позволяют использовать датчик на линиях мойки, в условиях интенсивной вибрации и перепадов температур. Комплементарная логика (нормально открытый/нормально закрытый) упрощает интеграцию с различными входами контроллеров, а стандартный разъем M12 ускоряет обслуживание.

Причины поломок

• Гидроудары и превышение расчетного давления, вызывающие деградацию уплотнений и повреждение лицевой поверхности.
• Неправильная врезка в цилиндр или недостаточный запас до поршня, приводящие к ударным нагрузкам по чувствительной части.
• Электрические ошибки: переполюсовка, подача неподходящего напряжения, короткие замыкания, наводки от катушек клапанов при отсутствии защиты.
• Нарушение герметичности в зоне разъема M12 из-за неправильной сборки или неподходящего ответного коннектора.
• Загрязнение и отложения продуктов старения масла на рабочей поверхности, ухудшающие стабильность срабатывания.
• Механическое повреждение при обслуживании: превышение момента затяжки, перекос при установке, удары инструментом.
• Длительная работа за пределами допустимого температурного диапазона.
• Сильные электромагнитные помехи при несоблюдении правил прокладки кабеля и экранирования.

Как понять, что запчасть вышла из строя

• Отсутствие реакции на движение поршня: выходной сигнал не изменяется, индикация состояния (если предусмотрена) не загорается.
• Ложные срабатывания или дрожание сигнала при стабильном положении поршня.
• Постоянное “включено” или “выключено” вне зависимости от положения цилиндра.
• Срабатывание только на минимальном зазоре или заметное уменьшение зоны детектирования.
• Периодические отказы после нагрева/охлаждения, пропадание сигнала при вибрации.
• Следы подтекания масла в зоне посадочного места или разъема M12, запах перегретой изоляции.
• Несоответствие уровней напряжений на выходе требованиям входа ПЛК (нет “высокого” уровня при срабатывании).

Рекомендации по монтажу и уходу

• Используйте корректный посадочный размер и установку заподлицо; соблюдайте рекомендуемый момент затяжки. Следите за состоянием уплотнительного кольца, меняйте при каждом демонтаже.
• Подбирайте ответный коннектор M12 с соответствующим классом защиты и правильной обжатой/литой гильзой; затягивайте гайку вручную до упора, избегая перекоса.
• Обеспечьте чистоту гидросистемы: своевременно меняйте фильтры, контролируйте состояние масла, удаляйте отложения на рабочей поверхности датчика при плановых ТО.
• Защищайте цепи от перенапряжений: ставьте диоды/RC-цепочки на катушки, используйте стабилизированные источники питания и общую “землю” для датчиков и ПЛК.
• Разводите сигнальные линии вдали от силовых кабелей, применяйте экранирование при длинных трассах.
• Периодически проверяйте корректность срабатывания IFM MFH209 по контрольному циклу хода цилиндра и фиксируйте результаты в журнале обслуживания.
• При замене по коду MFB4002BCPKG/B/AM/500/US сверяйте резьбу, длину корпуса, тип выхода и схему подключения с существующей инсталляцией.

IFM MFH209 обеспечивает воспроизводимое детектирование положения поршня в условиях высоких нагрузок и подходит для модернизации существующих гидроузлов. Соблюдение правил монтажа, регулярная профилактика разъемных соединений и контроль чистоты рабочей среды значительно продлевают срок службы датчика и снижают риск незапланированных остановов.
