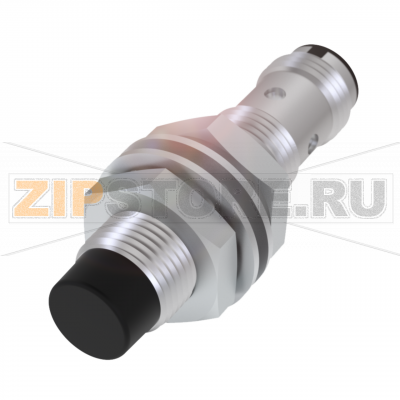

Датчик расстояния индуктивный Balluff BAW004H

Описание товара

Назначение и область применения

Индуктивный датчик расстояния BAW M12ME-UAC70G-S04G (Balluff BAW004H) предназначен для бесконтактного измерения приближения металлических объектов и позиционирования узлов в автоматизированных системах. Применяется на станках, в сборочных линиях, робототехнике, транспортерах и в приспособлениях точной наладки. Компактный цилиндрический формат позволяет устанавливать датчик в стесненных местах, обеспечивая стабильный аналоговый сигнал для контроля хода, биения, износа и соответствия размеров.

Принцип работы

Датчик формирует электромагнитное поле и фиксирует изменения, вызванные наводимыми в металле вихревыми токами. По изменению параметров поля электроника преобразует расстояние до объекта в аналоговый выходной сигнал. На погрешность и градуировку влияет материал цели: сталь, нержавеющая сталь, алюминий и латунь дают разный коэффициент ослабления. В модели BAW M12ME-UAC70G-S04G реализована температурная компенсация и индикация состояния, что облегчает ввод в эксплуатацию и контроль работы.

Монтаж и настройка

• Устанавливайте датчик на жестком основании, исключив перекосы и вибрации.
• Соблюдайте рекомендуемые зазоры до соседних металлических поверхностей и крепежа, а также требования к утопленному/неутопленному монтажу.
• Ориентируйте торец чувствительной поверхности строго на контролируемую зону и фиксируйте положение без избыточного крутящего момента.
• Прокладывайте кабель/разъем отдельно от силовых линий и частотных приводов, используйте экранирование и корректное заземление.
• Выполняйте базовую калибровку по опорной детали и настройку выходного диапазона через контроллер или функцию обучения, если она предусмотрена.

Преимущества использования

BAW M12ME-UAC70G-S04G обеспечивает устойчивое измерение без механического износа, нечувствителен к пыли и влаге, не требует сложного обслуживания и подходит для непрерывной работы в составе измерительных и позиционных контуров. Аналоговый выход (в зависимости от версии — токовый или напряженческий) упрощает интеграцию в ПЛК и системы мониторинга.

Типовые причины поломок

• Неправильная разводка питания, переполюсовка, короткое замыкание выхода на питание или перегрузка входов контроллера.
• Механические удары, превышение допустимого момента при установке, повреждение торца чувствительного элемента стружкой.
• Попадание СОЖ, масел и моющих средств при нарушении герметичности разъема или уплотнений.
• Перегрев от источников тепла или работа за пределами допустимой температуры окружающей среды.
• Электромагнитные помехи и импульсы (сварка, коммутация индуктивных нагрузок) при отсутствии экранирования и защиты.
• Усталостный излом кабеля/разъема из-за постоянных изгибов без разгрузки натяжения.
• Коррозия контактов и конденсация влаги при резких перепадах температуры.

Как понять, что запчасть вышла из строя

• Отсутствует выходной сигнал при наличии питания и металлообъекта в зоне контроля.
• Выход «залип» на минимуме или максимуме и не меняется при перемещении цели.
• Сильный дрейф показаний, нестабильность, шум, необходимость аномально малого зазора для реакции.
• Индикация ошибки или отсутствие индикации при исправной схеме подключения.
• Нагрев корпуса без видимой нагрузки, самопроизвольные срабатывания.
• При прозвонке мультиметром фиксируются короткое замыкание между выводами или отсутствие потребления тока.

Базовая диагностика

• Проверьте целостность разъема, состояние уплотнителей, отсутствие загрязнений на торце датчика.
• Измерьте напряжение питания на клеммах, подтвердите правильную полярность и надежность земли/экрана.
• Снимите выходной сигнал мультиметром/осциллографом, перемещая эталонную металлическую пластину.
• Исключите влияние соседних масс металла: временно увеличьте отступы или вынесите датчик на кронштейн.
• Сравните поведение с заведомо исправным BAW M12ME-UAC70G-S04G или аналогичной моделью.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте рабочую поверхность от стружки и налетов мягкой салфеткой без абразивов; при необходимости используйте защитные колпаки.
• Следите за состоянием кабельной разводки: соблюдайте минимальный радиус изгиба, применяйте разгрузку натяжения.
• Периодически проверяйте герметичность разъемов и целостность уплотнений, поврежденные элементы заменяйте.
• Не направляйте струю высокого давления непосредственно на разъем и торец датчика; учитывайте фактический класс защиты узла.
• Ведите журнал калибровок и тренда показаний; при заметном дрейфе выполняйте повторную настройку по эталону.
• Храните запасной Balluff BAW004H в сухом помещении в заводской упаковке, избегайте статических разрядов при монтаже.

Корректный монтаж, защита от помех и загрязнений, а также регулярный осмотр обеспечат длительную и стабильную работу BAW M12ME-UAC70G-S04G в составе вашего оборудования.
